BE/HK-E-IIB3

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

  • Dauerbrandsicherheit für Alkohole sowie Kohlenwasserstoffe bis Explosionsgruppe IIB3
  • entwickelt für Binnentankschiffe sowie Landanlagen
  • Wetterschutzhaube schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
  • im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
  • zentral angeordnetes Schmelzelement ist chemisch beständig
  • modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
  • einfache Wartung
  • bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
  • preiswerte Ersatzteile

Funktion und Beschreibung

Die Ent- und Belüftungshaube des Typs PROTEGO® BE-HK-E-IIB3 wurde speziell für die Absicherung von Ethanol und Alkohohlen in drucklosen Anlagen und Behältern entwickelt. Der Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand. Die Armatur wird bevorzugt auf Ansaug- und Entlüftungsleitungen von drucklosen Anlagen und Behältern sowie auf Binnentankschiffen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration.

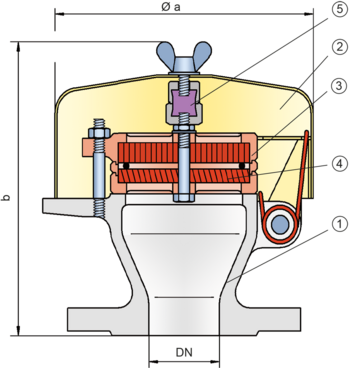

Geräte vom Typ PROTEGO® BE-HK-E-IIB3 bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Flammendurchschlagsicherungen vom Typ BE/HK-E sind für Kohlenwasserstoffe der Explosionsgruppe IIB3 sowie Alkohole verfügbar.

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.

Baumusterprüfung nach ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards. Zulassung gemäß IMO MSC/Circular 677 und 1009 sowie IMO MSC.1/Circular 1324 und 1325.

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN80 / 3"
a218
b200
Abmessungen in mm Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungBCD
GehäuseStahlEdelstahlHastelloy
AbdeckhaubeStahlEdelstahlEdelstahl / ECTFE
FlammensicherungAA, CC
Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung AC
FLAMMENFILTER® Käfig Edelstahl Edelstahl
FLAMMENFILTER® Edelstahl Hastelloy
ZwischenlageEdelstahlHastelloy
Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,65 mmIIB3C
Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:

Ent- und Belüftungshaube in Grundausführung

BE/HK-E - –

Ent- und Belüftungshaube mit Heizmantel

BE/HK-E - H

Weitere Sonderarmaturen auf Anfrage

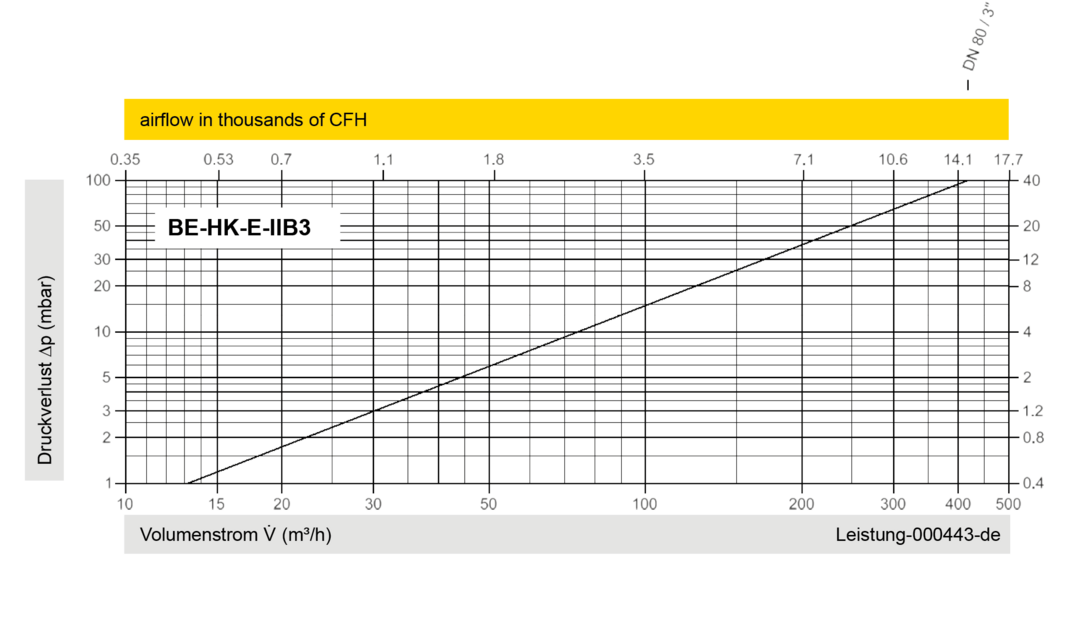

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
