ZM-R

Válvula redutora de pressão, dispositivo para tubulação Válvula redutora de baixa pressão

redução da pressão em estágio único dentro de uma grande faixa de pressão
grande superfície de diafragma para aumento da força de fechamento
todas as peças relevantes para a função e em contato com o produto são fabricadas em aço inoxidável ou Hastelloy
ajuste de valor nominal simples (dentro da faixa de mola)
montagem em qualquer posição (mediante observação da pressão de ajuste)
sem necessidade de energia auxiliar externa
elevada capacidade de fluxo possibilita redução de custos mediante a utilização de válvulas menores
guia do disco de válvula dentro do corpo, ficando assim protegido contra influências climáticas, como, p. ex., congelamento do disco de válvula em caso de frio extremo
é possível a redução na faixa de vácuo
alta precisão
pode ser usada em áreas com risco de explosão
construção robusta do corpo (PN 16)
construção de manutenção fácil

Função e descrição

A válvula redutora de pressão do tipo ZM-R é uma válvula redutora de baixa pressão altamente desenvolvida. É usada sobretudo para a inertização ou sobreposição com gás de cobertura de tanques, vasos e aparelhos de processamento com nitrogênio ou outros gases e regula a pressão do tanque para o valor nominal ajustado. AltAs Pressões primárias da unidade de alimentação de até 16 bar são reduzidas de forma segura, sendo ajustáveis baixAs Pressões do tanque (poucos mbar).

A válvula redutora de pressão ZM-R é um dispositivo regulador de pressão de ação direta, de estágio único. Ela é fabricada como regulador proporcional controlado por diafragma e calibrado por mola. Dispositivos reguladores de pressão para a gaseificação do tanque reagem a pequenas quedas de pressão dentro de um tanque, aumentando o fluxo de gás para o vaso. Neste processo, a vazão depende, entre outros, da diferença de pressão entre a pressão de ajuste (valor nominal ajustado da pressão do tanque) e da pressão real do tanque. Se a pressão do tanque voltar a atingir o valor nominal, o regulador fecha.

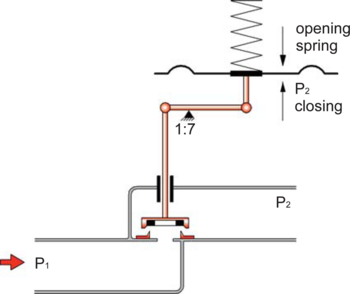

No diafragma em PTFE ou Viton, a pressão do tanque a ser regulada (P₂) está em equilíbrio, entre outras, com a pressão da mola de ajuste e com a pressão primária (P₁) transmitida pelo sistema mecânico. Em caso de tanque sem pressão, a mola de ajuste mantém o disco da válvula em posição totalmente aberta.

Se a pressão do tanque aumentar, o disco de válvula é deslocado em direção à sede e a vazão é estrangulada.

Quando atingir o valor nominal ajustado, a válvula está fechada. No sentido contrário, a seção transversal da abertura aumenta em caso da pressão de saída P₂ cair. Se for necessário operar uma instalação na faixa de vácuo, podem ser estabelecidos vácuos até -200 mbar (pressão relativa).

Tabela de dimensões

Para selecionar o diâmetro nominal (DN), veja as tabelas de vazão volumétrica nas páginas seguintes

DN		15 / ½"	25 / 1"	50 / 2"	100 / 4''
a		214	214	–	–
b		168	168	–	–
c*		–	–	214 / 360	360 / 600
d	DIN	150	160	150	250 / 250
	ANSI	180	160	150	250 / 250
e		214	214	230	275 / 310
f		87	87	103	148 / 155

Dimensões em mm * dependendo do tamanho do diafragma

Tabela de dimensões

Selection of valve seat depending on flow rate

Diâmetro nominal da válvula	Sede em mm	Kvs*	Número
25 / 1''	2,0	0,15	20
	4,5	0,60	45
	7,5	1,20	75
	10,0	1,70	100
	14,0	2,40	140
50 / 2''	14,0	2,80	140
	18,0	6,80	180
	26,0	14,50	260
100 / 4''	42,0	33,50	420
	55,0	68,00	550

* 1 Kvs = 0,86 Cv; 1 Cv = 1,17

Seleção do material do corpo

Execução	S	H
Corpo	Aço inoxidável	Hastelloy
Sede de válvula	Aço inoxidável	Hastelloy
Disco da válvula	Aço inoxidável	Hastelloy
Vedação da sede da válvula	FFKM	FFKM
Vedação	PTFE	PTFE
Diafragma P	PTFE	PTFE	identificação P
Alternativa: diafragma V	Viton	-	identificação V

Os corpos também podem ser polidos eletro-quimicamente no interior. Materiais especiais sob solicitação

Tipo de conexão

FD	DIN 2501, PN 16	DIN
FA	ASME B16.5 CL 150 R.F.	ASME
G	Rosca	G ou NPT

Outras conexões sob solicitação

Flow rates for P2 pressure range (Europe - metric units)

ZM-R 15 / ZM-R 25: flow rate (air, 0°C) at ∆P = P1 - P2 and valve full open

P 1 (bar)	0,15	0,25	0,40	0,65	1,00	1,50	2,50	4,00	6,00	10,00	Sitz-Ø
P 2 (bar)	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[mm]
10	6,2 12,4 17,5 24,8	8,1 16,2 23,0 32,5	10,3 20,7 29,3 41,4	13,2 26,5 37,6 53,1	16,5 33,0 46,7 66,0	20,6 41,2 58,4 82,4	28,8 57,6 81,6 115,2	41,1 82,2 116,5 164,5	57,5 115,0 163,0 230,1	90,3 180,7 256,0 361,4	Ø4,5 Ø7,5 Ø10,0 Ø14,0
20	6,0 12,0 17,0 24,0	7,9 15,9 22,6 31,9	10,2 20,5 29,1 41,1	13,2 26,4 37,5 52,9	16,5 33,0 46,7 66,0	20,6 41,2 58,4 82,4	28,8 57,6 81,6 115,2	41,1 82,2 116,5 164,5	57,5 115,0 163,0 230,1	90,3 180,7 256,0 361,4	Ø4,5 Ø7,5 Ø10,0 Ø14,0
100	3,8 7,7 10,9 15,4	6,7 13,4 18,9 26,8	9,4 18,9 26,8 37,9	12,8 25,6 36,3 51,3	16,4 32,8 46,5 65,6	20,6 41,2 58,4 82,4	28,8 57,6 81,6 115,2	41,1 82,2 116,5 164,5	57,5 115,0 163,0 230,1	90,3 180,7 256,0 361,4	Ø4,5 Ø7,5 Ø10,0 Ø14,0
200	- - - -	4,0 8,0 11,4 16,1	8,00 16,1 22,9 32,3	12,1 24,2 34,3 48,4	16,1 32,3 45,8 64,6	20,6 41,2 58,4 82,4	28,8 57,6 81,6 115,2	41,1 82,2 116,5 164,5	57,5 115,0 163,0 230,1	90,3 180,7 256,0 361,4	Ø4,5 Ø7,5 Ø10,0 Ø14,0
500	- - - -	- - - -	- - - -	7,8 15,6 22,1 31,2	14,2 28,5 40,4 57,0	20,1 40,3 57,1 80,7	28,8 57,6 81,6 115,2	41,1 82,2 116,5 164,5	57,5 115,0 163,0 230,1	90,3 180,7 256,0 361,4	Ø4,5 Ø7,5 Ø10,0 Ø14,0

Flow rates for P2 pressure range (Europe - metric units)

ZM-R 50: flow rate (air, 0°C) at ∆P = P1 - P2 and valve full open

P 1 (bar)	0,15	0,25	0,40	0,65	1,00	1,50	2,50	4,00	6,00	10,00	Sitz-Ø
P 2 (bar)	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[mm]
10	28,9 70,3 150,0	37,9 92,1 196,5	48,3 117,4 250,4	61,9 150,4 320,8	77,0 187,1 399,1	96,2 233,6 498,3	134,5 326,6 696,5	191,9 466,1 994,0	268,5 652,1 1390	421,6 1024 2183	Ø14,0 Ø18,0 Ø26,0
20	28,0 68,1 145,3	37,3 90,6 193,3	47,9 116,5 248,4	61,7 150,0 319,9	77,0 187,1 399,0	96,2 233,6 498,3	134,5 326,6 696,5	191,9 466,1 994,0	268,5 652,1 1390	421,6 1024 2183	Ø14,0 Ø18,0 Ø26,0
100	18,0 43,8 93,5	31,2 75,9 162,0	44,2 107,4 229,1	59,9 145,5 310,2	76,6 186,1 396,9	96,2 233,6 498,3	134,5 326,6 696,5	191,9 466,1 994,0	268,5 652,1 1390	421,6 1024 2183	Ø14,0 Ø18,0 Ø26,0
200	- - -	18,8 45,8 97,6	37,7 91,6 195,3	56,5 137,4 293,0	75,4 183,2 390,6	96,2 233,6 498,3	134,5 326,6 696,5	191,9 466,1 994,0	268,5 652,1 1390	421,6 1024 2183	Ø14,0 Ø18,0 Ø26,0
500	- - -	- - -	- - -	36,4 88,6 188,9	66,6 161,7 344,9	94,1 228,7 487,8	134,5 326,6 696,5	191,9 466,1 994,0	268,5 652,1 1390	421,6 1024 2183	Ø14,0 Ø18,0 Ø26,0

Flow rates for P2 pressure range (Europe - metric units)

ZM-R 100: flow rate (air, 0°C) at ∆P = P1 - P2 and valve full open

P 1 (bar)	0,15	0,25	0,40	0,65	1,00	1,50	2,50	4,00	6,00	10,00	Sitz-Ø
P 2 (bar)	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[Nm³ / h]	[mm]
10	346 703	453 921	587 1174	741 1504	922 1871	1151 2336	1609 3266	2296 4661	3212 6512	5045 10241	Ø42,0 Ø55,0
20	335 681	446 906	574 1165	739 1500	921 1871	1151 2336	1609 3266	2296 4661	3212 6512	5045 10241	Ø42,0 Ø55,0
100	216 438	374 759	529 1074	716 1455	917 1861	1151 2336	1609 3266	2296 4661	3212 6512	5045 10241	Ø42,0 Ø55,0
200	- -	225 458	451 916	676 1374	902 1832	1151 2336	1609 3266	2296 4661	3212 6512	5045 10241	Ø42,0 Ø55,0
500	- -	- -	- -	436 886	796 1617	1127 2287	1609 3266	2296 4661	3212 6512	5045 10241	Ø42,0 Ø55,0

Flow rates for P₂ vacuum range (Type ZM-R/N) upon request

Versão e especificação

Estão disponíveis duas versões:

Válvula redutora de pressão para pressão na versão básica	ZM-R –
Válvula redutora de pressão para vácuo na versão básica	ZM-R / N

Outros dispositivos especiais sob solicitação
Geralmente deve-se observar a contrapressão nas válvulas de tubulação, que tem influência na pressão de ajuste e no comportamento de abertura.

Ajustes de pressão

Pressão de admissão:		+16 bar
		+6424 inch W.C.
Pressão de ajuste na função de pressão:		+500 mbar
		+200 inch W.C.
Pressão de ajuste na função de vácuo:		-200 mbar
		-80 inch W.C.
