VD/SV-HRL

Válvula de alívio de pressão e vácuo à prova de deflagração e combustão contínua

  • tecnologia de 10% para um aumento mínimo de pressão até o curso pleno
  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • pressão de ajuste próxima à pressão de abertura devido à tecnologia de 10%, com consequente melhoria da conservação de pressão no sistema em comparação a válvulas, que operam com tecnologia convencional de 40% ou 100%
  • esta válvula abre mais tarde e fecha mais cedo que válvulas convencionais
  • guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
  • utilizável como sistema de proteção segundo ATEX na área com risco de explosões
  • proteção contra deflagrações atmosféricas e combustão contínua através de FLAMEFILTER®
  • conjunto abafador de chamas PROTEGO® integrado na válvula economiza espaço, peso e custos
  • conjunto abafador de chamas PROTEGO® amplamente protegido contra sujeira e aderência de vapores de produtos
  • perda mínima de pressão do conjunto abafador de chamas PROTEGO®
  • alta capacidade de vazão graças à grande seção transversal do FLAMEFILTER®
  • drenagem de condensado à prova de propagação de chamas
  • construção de manutenção simples
  • estrutura modular permite a troca individual do FLAMEFILTER® e do obturador da válvula

Função e descrição

A válvula à prova de deflagração e combustão contínua do tipo PROTEGO® VD/SV-HRL é uma válvula combinada de alívio de pressão e vácuo para grandes capacidades de vazão, altamente desenvolvida com conjunto abafador de chamas integrado PROTEGO®. Ela é principalmente usada como dispositivo de segurança para a expiração e aspiração à prova de propagação de chamas de tanques, reservatórios e aparelhos de processo. A válvula, por um lado, oferece uma proteção segura contra sobrepressão e vácuo ou impede a entrada de ar e perda inadmissível de produtos até perto da pressão de ajuste e, por outro lado, garante segurança contra propagação de chamas em casos de deflagrações atmosféricas e de queima de longa duração - combustão contínua. O conjunto abafador de chamas PROTEGO® está configurado de tal forma, que seja atingido um mínimo de perda de pressão com máxima segurança. A válvula PROTEGO® VD/SV-HRL se aplica para substâncias do grupo de explosão IIA.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge a pressão de abertura dentro de um aumento de pressão de 10%. Esta tecnologia de 10% singular permite uma pressão de ajuste, que está somente 10% abaixo da pressão máxima admissível do tanque. Este comportamento de abertura é típico para válvulas de segurança. Após um trabalho de desenvolvimento de vários anos foi possível conseguir isto também com baixas pressões.

Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica se obtém com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores da válvula individualmente lapidados (1) ou com vedação de colchão de ar com selo de FEP de alta qualidade (2). Os obturadores da válvula também podem ser fornecidos com uma vedação PTFE para evitar sua aderência na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha e proporciona uma vedação firme.

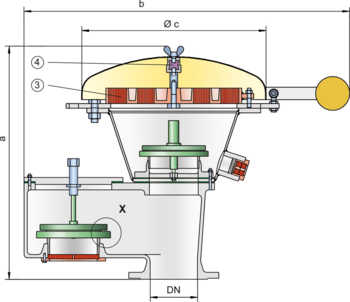

Se a pressão de ajuste ajustada for ultrapassada, escapam misturas explosivas de gases/ar respectivamente de vapor de produto/ar. Se estas misturas entrarem em ignição, o conjunto abafador de chamas PROTEGO® (3) integrado impede um retrocesso de ignição ao tanque. Mistura, o conjunto abafador de chamas PROTEGO® resiste a uma combustão contínua. Através disto a válvula está protegida e atende a sua função também em caso de uma combustão contínua. A tampa de proteção contra intempéries suspensa por molas abre tão logo o elemento fusível (4) a libere.

A válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da norma europeia para construção de tanques EN 14015 – Anexo L e ISO 28300 (API 2000).

Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.

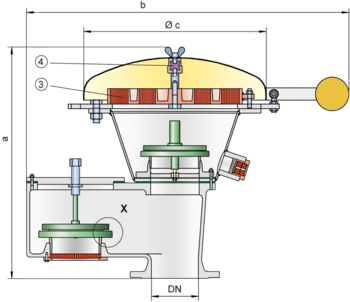

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes

DN100 / 4"150 / 6"
a650760
b10001155
c600600
Dimensões em mm

Seleção do material do corpo

Execução AB
Corpo Aço Aço inoxidável
Sedes de válvulas Aço inoxidável Aço inoxidável
Vedação PTFEPTFE
Tampa Aço Aço inoxidável
Conjuntos abafadores de chamasA, BB
Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

Execução AB
Armação do FLAMEFILTER® Aço Aço inoxidável
FLAMEFILTER® Aço inoxidável Aço inoxidável
Materiais especiais sob solicitação

Seleção do material do disco da válvula de pressão

Execução ABCD
Faixa de pressão [mbar]+3,5 até +5>+5,0 até +14>+14 até +35>+14 até +35
Obturador da válvula Alumínio Aço inoxidável Aço inoxidável Aço inoxidável
VedaçãoFEPFEP metálicaPTFE
Materiais especiais, bem como pressões maiores, sob solicitação

Seleção do material do disco da válvula de vácuo

Execução ABCD
Faixa de pressão [mbar]-2,0 até -3,5<-3,5 até -14<-14 até -35<-14 até -35
Obturador da válvula Alumínio Aço inoxidável Aço inoxidável Aço inoxidável
VedaçãoFEPFEP metálicaPTFE
Materiais especiais, bem como vácuos maiores, sob solicitação

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN) Grupo gás (NEC)
> 0,90 mmIIAD
Aprovações especiais sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

Quase todas as faixas de pressão e vácuo da válvula podem ser combinadas livremente.
Os obturadores da válvula são calibrados por peso.

Válvula de alívio de pressão e vácuo na versão básica

VD/SV-HRL

Outros dispositivos especiais sob solicitação

Ajustes de pressão

Pressão: +3.5 mbar +35 mbar
+1.4 inch W.C. +14 inch W.C.
Vácuo: -2.0 mbar -35 mbar
-0.8 inch W.C. -14 inch W.C.
Ajustes de pressão mais altos ou baixos sob solicitação

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
