VD/KSM
Válvula de alívio de pressão e vácuo em plástico
- tecnologia de 10% para o aumento mínimo de pressão até o curso pleno
- estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
- pressão de ajuste bem próxima a pressão de abertura o que permite uma ótima conservação da pressão no sistema
- guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
- resistente à corrosão
- adequado para a utilização com produtos agressivos, pegajosos ou polimerizantes
- redução do peso em relação a aço / aço inoxidável
- autodrenagem de condensado
- alta qualidade de superfície
- diferentes plásticos de fácil combinação
- construção de fácil manutenção
Função e descrição
A válvula do tipo PROTEGO® VD/KSM é uma válvula de alívio de pressão e vácuo em plástico. Ela é principalmente usada para o respiro de tanques, vasos e aparelhos de processos para protegê- los de pressão e vácuo inadmissíveis. Além disso, evitam-se emissões quase até atingir a pressão de ajuste e a entrada de produtos inadmissíveis é impedida. A válvula é especialmente adequada para o uso com produtos agressivos, pegajosos ou polimerizantes.
Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para garantir o fluxo necessário.
Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em plástico de alta eficiência e vedações PTFE de ótima qualidade. Depois de aliviar o excesso de pressão e compensar o vácuo, a válvula fecha e proporciona uma vedação firme.
A otimização do corpo da válvula favoravel ao fluxo e a construção do obturador são resultado de anos de desenvolvimento, redundando em um funcionamento estável do obturador da válvula, ótima performance e redução da perda de produtos.

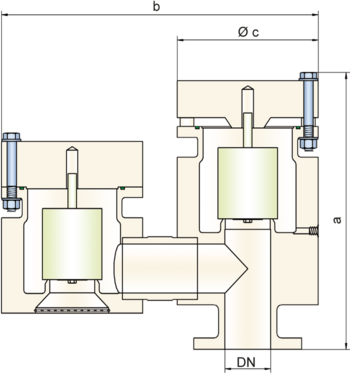

Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
a | 376 | 521 | 563 (542)* | 670 (681)* | 917 (952)* |
b | 430 | 575 | 700 (675)* | 825 (880)* | 1190 (1100)* |
c | 180 | 250 | 300 | 350 (405)* | 560 (500)* |
Seleção do material do corpo
Execução | A | B | C |
Corpo | PE | PP | PVDF |
Sedes de válvulas | PE | PP | PVDF |
Vedação | FPM | FPM | FPM |
Obturador da válvula de alívio de pressão | A, C, D | B, C, D | C, D |
Obturador da válvula de vácuo | A, C, D | B, C, D | C, D |
Seleção do material do disco da válvula de pressão
Execução | A | B | C | D |
Faixa de pressão [mbar] | +6,0 até +16 | +5,5 até +16 | +9,5 até +30 | +30 até +100 |
Obturador da válvula | PE | PP | PVDF | Hastelloy |
Vedação | PTFE | PTFE | PTFE | PTFE |
Guia do fuso | PE | PP | PVDF | Hastelloy |
Peso | PE | PP | PVDF | Hastelloy |
Seleção do material do disco da válvula de vácuo
Execução | A | B | C | D |
Faixa de pressão [mbar] | -6,0 até -16 | -5,5 até -16 | -9,5 até -30 | -30 até -100 |
Obturador da válvula | PE | PP | PVDF | Hastelloy |
Vedação | PTFE | PTFE | PTFE | PTFE |
Guia do fuso | PE | PP | PVDF | Hastelloy |
Peso | PE | PP | PVDF | Hastelloy |
Tipo de conexão flangeada
EN 1092-1; Form B1 |
ASME B16.5 CL 150 F.F. |
Versão e especificação
Os obturadores de válvula são calibrado por peso, porém o nível
de pressão máximo é alcançado somente com obturadores de metal.
Válvula de alívio de pressão e vácuo na versão básica | VD/KSM |
Outros dispositivos especiais sob solicitação
Ajustes de pressão
Pressão: | +6.0 mbar | +100 mbar | |
+2.4 inch W.C. | +40 inch W.C. | ||
+4.0 mbar | +100 mbar | ||
+1.6 inch W.C. | +40 inch W.C. | ||
+4.5 mbar | +100 mbar | ||
+1.8 inch W.C. | +40 inch W.C. | ||
Vácuo: | -6.0 mbar | -100 mbar | |
-2.4 inch W.C. | -40 inch W.C. | ||
-4.0 mbar | -100 mbar | ||
-1.6 inch W.C. | -40 inch W.C. | ||
-4.5 mbar | -100 mbar | ||
-1.8 inch W.C. | -40 inch W.C. |
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
