UB/SF-G
Válvula de alívio de pressão e vácuo de diafragma à prova de deflagração e combustão contínua
- estanqueidade extrema que garante uma perda de
produtos mínima e um impacto ambiental reduzido - pressão de ajuste próxima à pressão de abertura, o que permite uma
ótima conservação de pressão no sistema - alta capacidade de vazão
- utilizável como sistema de proteção segundo ATEX na área
com risco de explosões - proteção contra deflagrações atmosféricas e combustão contínua para
produtos até o grupo de explosão IIB3 - perda mínima de pressão do conjunto abafador de chamas PROTEGO®
- expiração e aspiração da câmara de sobrepressão à prova de propagação
de chamas - segurança ideal contra congelamento
- autodrenagem de condensado
- monitoramento do líquido de calibração através de indicadores de nível
- monitoramento de operação e manutenção simples através de simples
abertura da parte superior da válvula - estrutura modular permite a troca individual do
FLAMEFILTER® e do diafragma - especialmente apropriada para produtos problemáticos como, p. ex.,
estireno, acrilato etc.
Função e descrição
A válvula de diafragma à prova de deflagração, exclusiva a nível mundial, do tipo PROTEGO® UB/SF é uma válvula de alívio de pressão e vácuo de alto desenvolvimento com conjunto abafador de chamas dinâmico e estático PROTEGO®. Ela é principalmente usada como dispositivo de segurança para a expiração e aspiração à prova de propagação de chamas de tanques, reservatórios e aparelhos de processo. A válvula, por um lado, oferece uma proteção segura contra sobrepressão e vácuo ou impede a entrada de ar e perda inadmissível de produtos até perto da pressão de ajuste e, por outro lado, garante segurança contra propagação de chamas em casos de deflagrações atmosféricas e de queima de longa duração - combustão contínua. A válvula de diafragma PROTEGO® UB/SF vem se comprovando de forma excepcional há muitos anos sob as mais diferentes condições de operação na indústria petrolífera e química e opera de forma confi ável também em produtos problemáticos como estireno e acrilato. Devido à calibração por diafragma com líquido anticongelante, esta válvula se aplica também sob condições climáticas extremas e apresenta uma altíssima segurança de operação. A válvula do tipo PROTEGO® UB/SF está disponível para substâncias do grupo de explosão IIB3.

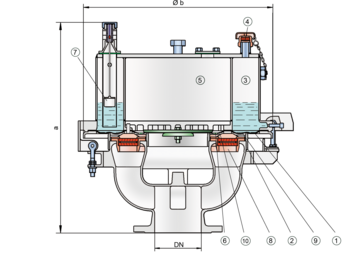

Em caso de sobrepressão no tanque o diafragma (1) no anel externo da sede de válvula (2) se levanta a partir da pressão de ajuste contra o peso do líquido de calibração na câmara de sobrepressão (câmara de anel externo (3)). O resultado é um alívio de pressão ao ambiente. A câmara de sobrepressão se comunica através de uma abertura de compensação de pressão à prova de propagação de chamas (4) com o ambiente. Em caso de vácuo no tanque, este também é transferido através de tubos de compensação de pressão para a câmara de vácuo (câmara interna (5)). Com isto o peso do líquido de calibração na câmara de vácuo é superado e a pressão atmosférica levanta o diafragma no anel interno da sede de válvula (6). O resultado é uma aspiração do tanque. Tanto o ajuste de pressão como também o de vácuo é regulado através do nível de enchimento do líquido de calibração nas diferentes câmaras e pode ser controlado através da respectiva boia com tampa indicadora (7). Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta propriedade é obtida, entre outros, pelo fato que o diafragma se adapta bem aos contornos da sede de válvula através da carga do líquido, mesmo com aumento da pressão de serviço e a consequente redução da pressão superficial. Com isto os vazamentos conhecidos em válvulas com obturadores tipo disco convencionais são amplamente evitados e as emissões reduzidas consideravelmente. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha e proporciona uma vedação firme.
Se a pressão de ajuste ajustada for ultrapassada, escapam misturas explosivas de gases/ar respectivamente de vapor de produto/ar. A velocidade com a qual estes vapores de produto saem da fenda anelar entre o diafragma e o anel externo da sede de válvula, é bem maior que a velocidade de propagação de chamas. Portanto, se esta mistura chegar a se inflamar, é impedido um retrocesso de ignição ao tanque. Se outra mistura seguir, também uma combustão contínua não poderá causar um retrocesso de ignição devido a esta segurança dinâmica contra a penetração de chamas. Com vazões muito pequenas – p. ex. no respiro do tanque devido a oscilações de temperatura – a fenda que se forma em função da vazão é tão pequena, que a chama é extinguida na fenda, impedindo um retrocesso de ignição.Em deflagrações atmosféricas externas – principalmente em ajustes muito baixos de pressão – a pressão de explosão eventualmente pode levantar o diafragma nos anéis da sede de válvula. Uma passagem do fogo ao tanque é impedida através do conjunto abafador de chamas (8) PROTEGO® integrado. Mesmo em um dispositivo aberto para fins de manutenção, o conjunto abafador de chamas PROTEGO®, como corta-chamas estático, impede a penetração de chama, causada por deflagração atmosférica, no tanque.
A válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da norma europeia para construção de tanques EN 14015 – Anexo L e ISO 28300 (API 2000).
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
DN | Pressão | 80 / 3" | Pressão | 100 / 4" | Pressão | 150 / 6" |
a | até +28 mbar | 615 | até +28 mbar | 645 | até +25 mbar | 680 |
a | > +28 mbar | 765 | > +28 mbar | 795 | > +25 mbar | 830 |
b | 410 | 485 | 590 |
Seleção do material do corpo
Execução | C | D |
Corpo | Aço | Aço inoxidável |
Parte superior da válvula | Aço inoxidável | Aço inoxidável |
Serpentina de aquecimento (UB / SF-H-...) | Aço inoxidável | Aço inoxidável |
Sedes de válvulas | Aço inoxidável | Aço inoxidável |
Vedação | FPM | PTFE |
Diafragma | A, B | A, B |
Conjunto abafador de chamas | C | C |
Seleção do material
Execução | A | B |
Diafragma | FPM | FEP |
Combinações de material do conjunto abafador de chamas
Execução | A | C |
Armação do FLAMEFILTER® | Ferro fundido | Aço inoxidável |
FLAMEFILTER® | Aço inoxidável | Aço inoxidável |
Espaçador | Aço inoxidável | Aço inoxidável |
Seleção do grupo de explosão
MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
≥ 0,65 mm | IIB3 | C |
Tipo de conexão flangeada
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Versão e especificação
Quase todas as faixas de pressão e vácuo da válvula podem ser combinadas livremente. O diafragma é calibrado por líquido. Para pressões de ajuste maiores está disponível, sob solicitação, uma versão especial com guarnição adicional. Em grandes diferenças entre pressão e vácuo, utilizam-se versões especiais com disco de vácuo calibrado por peso.
Estão disponíveis duas versões:
Válvula de alívio de pressão e vácuo de diafragma na versão básica | UB/SF - G |
Válvula de alívio de pressão e de vácuo de diafragma com serpentina de aquecimento (temperatura máx. do meio de aquecimento +85°C) | UB/SF - G - H |
Além da versão padrão também é possível fornecer uma série de
construções especiais especialmente desenvolvidas mediante consulta (p. ex. para tanque de acrilato ou de estireno etc.), que atendem de forma especial aos requisitos das condições de operação específi cas nestes produtos.
Ajustes de pressão
DN 80 | +3.5 mbar | +50 mbar | |
+1.4 inch W.C. | +20 inch W.C. | ||
DN 100 | +3.5 mbar | +45 mbar | |
+1.4 inch W.C. | +18 inch W.C. | ||
DN 150 | +3.5 mbar | +46 mbar | |
+1.4 inch W.C. | +18.4 inch W.C. | ||
Ajustes de pressão maiores até 140 mbar em versão especial com guarnição adicional assim como ajustes de pressão menores sob solicitação. | |||
Vácuo: | -3,5 mbar; -5 mbar; -7 mbar (Festwerte) | ||
Diagrama de vazão
UB/SF-G DN80 pressure
UB/SF-G DN100 pressure

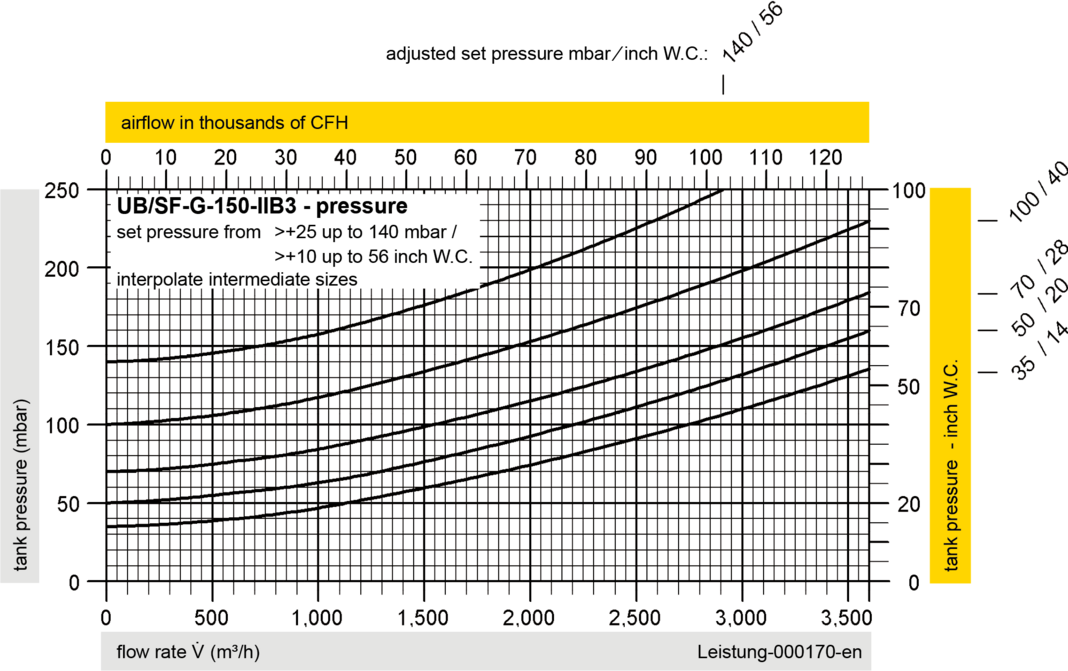

UB/SF-G DN150 pressure

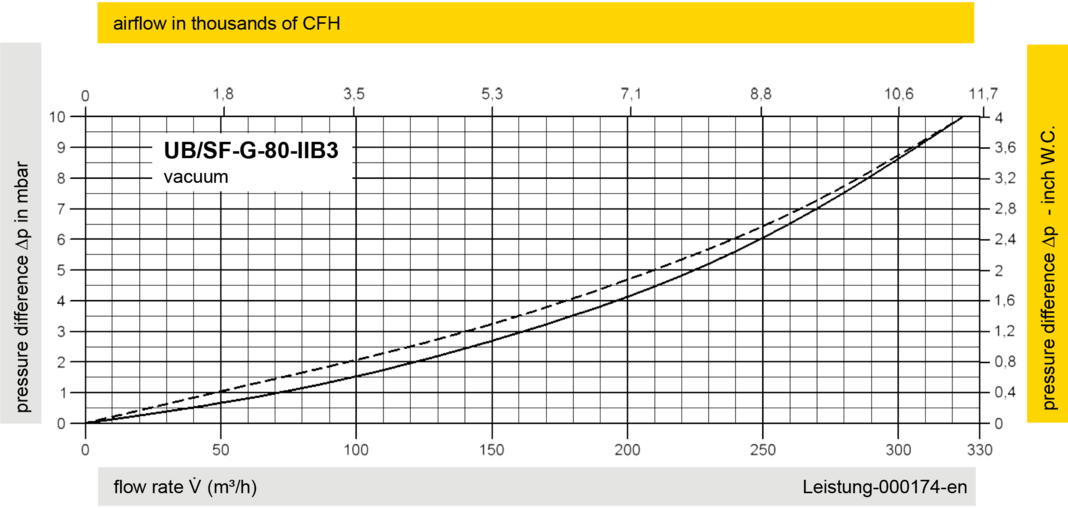

UB/SF-G DN80 vacuum

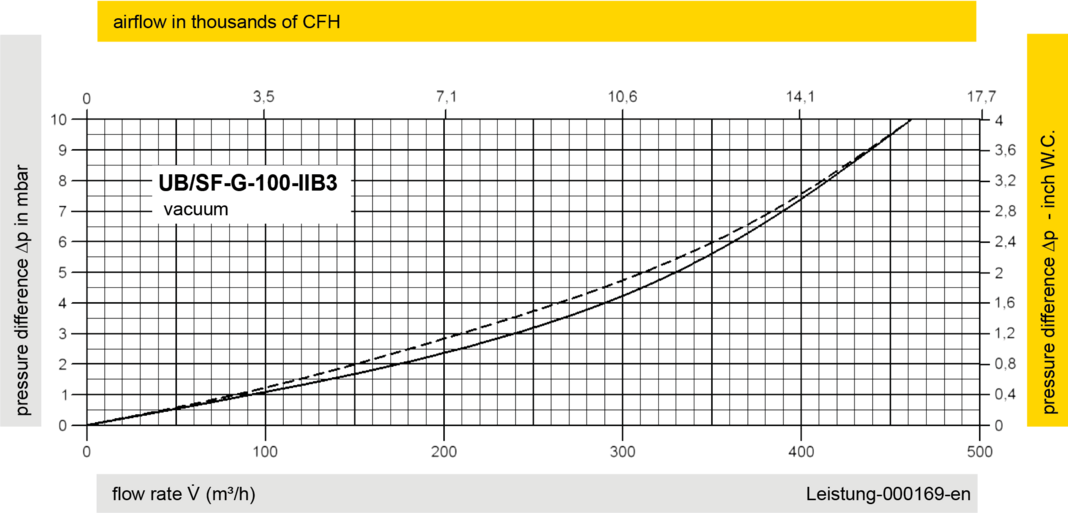

UB/SF-G DN100 vacuum

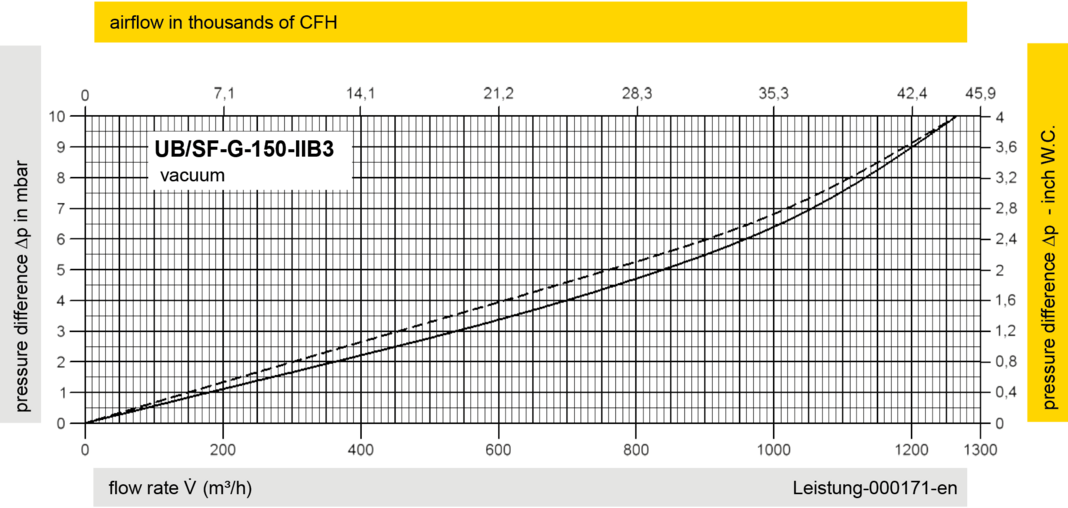

UB/SF-G DN150 vacuum
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
