UB/DF

Função e descrição

A válvula de diafragma à prova de deflagração e combustão contínua, exclusiva a nível mundial, do tipo PROTEGO^® UB/DF é uma válvula de alívio de pressão altamente desenvolvida com dispositivo corta-chama dinâmico e estático PROTEGO^®. Ela é principalmente usada como dispositivo de segurança para a expiração à prova de propagação de chamas de tanques, reservatórios e aparelhos de processo. A válvula, por um lado, oferece uma proteção segura contra sobrepressão ou impede a perda inadmissível de produtos até perto da pressão de ajuste e, por outro lado, garante segurança contra propagação de chamas em casos de deflagrações atmosféricas e de queima de longa duração - combustão contínua. A válvula de diafragma PROTEGO^® UB/DF vem se comprovando de forma excepcional há muitos anos sob as mais diferentes condições de operação na indústria petrolífera e química e opera de forma confi ável também em produtos problemáticos como estireno e acrilato. Devido à calibração por diafragma com líquido anticongelante, esta válvula se aplica também sob condições climáticas extremas e apresenta uma altíssima segurança de operação. A válvula PROTEGO^® UB/DF está disponível para substâncias do grupo de explosão IIB3.

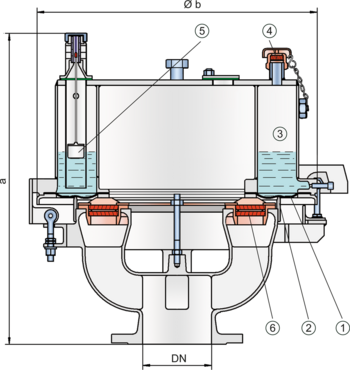

Em caso de sobrepressão no tanque o diafragma (1) no anel externo da sede de válvula (2) se levanta a partir da pressão de ajuste contra o peso do líquido de calibração na câmara de sobrepressão (câmara de anel externo (3)). O resultado é um alívio de pressão ao ambiente. A câmara de sobrepressão se comunica através de uma abertura de compensação de pressão à prova de propagação de chamas (4) com o ambiente. O ajuste da pressão é realizado através do nível de enchimento do líquido de calibração e pode ser controlado através de uma boia com tampa indicadora (5).

Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta propriedade é obtida, entre outros, pelo fato que o diafragma se adapta bem aos contornos da sede de válvula através da carga do líquido, mesmo com aumento da pressão de serviço e a consequente redução da pressão superficial. Com isto os vazamentos conhecidos em válvulas com obturadores tipo disco convencionais são amplamente evitados e as emissões reduzidas consideravelmente. Depois de aliviar a sobrepressão, a válvula fecha novamente e permanece estanque.

Se a pressão de ajuste ajustada for ultrapassada, escapam misturas explosivas de gases/ar respectivamente de vapor de produto/ar. A velocidade com a qual estes vapores de produto saem da fenda anelar entre o diafragma e o anel da sede de válvula, é bem maior que a velocidade de propagação de chamas. Portanto, se esta mistura chegar a se inflamar, é impedido um retrocesso de ignição ao tanque. Se outra mistura seguir, também uma combustão contínua não poderá causar um retrocesso de ignição devido a esta segurança dinâmica contra a penetração de chamas. Com vazões muito pequenas – p. ex. no respiro do tanque devido a oscilações de temperatura – a fenda que se forma em função da vazão é tão pequena, que a chama é extinguida na fenda, impedindo um retrocesso de ignição. Em deflagrações atmosféricas externas – principalmente em ajustes muito baixos de pressão – a pressão de explosão eventualmente pode levantar o diafragma nos anéis da sede de válvula. Uma passagem do fogo ao tanque é impedida através do conjunto abafador de chamas (6) PROTEGO^® integrado. Mesmo em um dispositivo aberto para fins de manutenção, o conjunto abafador de chamas, como corta-chamas estático, impede a penetração de chama, causada por deflagração atmosférica, no tanque.

A válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da norma europeia para construção de tanques EN 14015 – Anexo L e ISO 28300 (API 2000).

Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
