Válvula de alívio de vácuo à prova de deflagração

  • tecnologia de 10% para um aumento mínimo de pressão até o curso pleno
  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • pressão de ajuste próxima à pressão de abertura devido à tecnologia de 10%, com consequente melhoria da conservação de pressão no sistema em comparação a válvulas, que operam com tecnologia convencional
    de 40% ou 100%
  • alta capacidade de vazão
  • guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
  • utilizável como sistema de proteção segundo ATEX na área com risco de explosões
  • proteção contra deflagrações atmosféricas através de FLAMEFILTER®
  • FLAMEFILTER® integrado na válvula economiza espaço, peso e custos
  • FLAMEFILTER® amplamente protegido contra sujeira e aderência de vapores de produtos
  • perda mínima de pressão do conjunto abafador de chamas PROTEGO®
  • construção de manutenção simples
  • estrutura modular permite a troca individual do FLAMEFILTER® e do obturador da válvula
  • disponível em versão especial com um dispositivo de acionamento manual (versão de navio)

Função e descrição

A válvula à prova de deflagração do tipo PROTEGO® SV/E é uma válvula de alívio de vácuo altamente desenvolvida com conjunto abafador de chamas integrado PROTEGO®. Ela é principalmente usada como dispositivo de segurança para a aspiração à prova de propagação de chamas de tanques, reservatórios e aparelhos de processo. A válvula, por um lado, oferece uma proteção segura contra vácuo ou impede a entrada de ar até perto da pressão de ajuste e, por outro lado, garante segurança contra propagação de chamas em casos de deflagrações atmosféricas. O conjunto abafador de chamas PROTEGO® está configurado de tal forma, que seja atingido um mínimo de perda de pressão com máxima segurança. A válvula PROTEGO® SV/E se aplica para substâncias dos grupo de explosão IIA até IIC.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge a pressão de abertura dentro de um aumento de pressão de 10%. Esta tecnologia de 10% singular permite uma pressão de ajuste, que está somente 10% abaixo do vácuo máximo admissível do tanque. Este comportamento de abertura é típico para válvulas de segurança. Após um trabalho de desenvolvimento de vários anos foi possível conseguir isto também com baixas pressões.

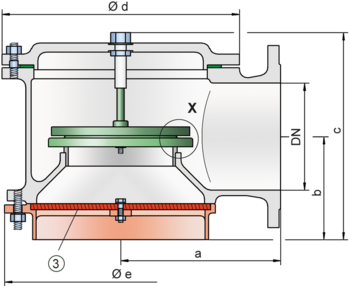

Até alcançar a pressão de ajuste, garante-se a conservação do vácuo do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica se obtém também com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores da válvula individualmente lapidados (1) ou com vedação de colchão de ar com selo de FEP de alta qualidade (2). Os obturadores da válvula também podem ser fornecidos com uma vedação PTFE para evitar sua aderência na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de compensar o vácuo, a válvula fecha e proporciona uma vedação firme.

Se a válvula for usada em uma atmosfera com risco de explosão e se esta nuvem de mistura chegar a inflamar, ocorre uma deflagração atmosférica. O FLAMEFILTER® (3) integrado impede uma entrada da ignição no tanque.

Como padrão a válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da norma europeia para construção de tanques EN 14015 – Anexo L e ISO 28300 (API 2000). Divergindo disto estão disponíveis aprovações especiais com temperaturas de serviço maiores.

Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais. Existem também certificados adicionais de empresas classificadoras para o uso em navios (IMO).

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"
a140170190230300325425
b105115125165195230280
c225240320410460525575
d170235280335445505505
e215215255345435470635
Dimensões em mm

Seleção do material do corpo

Execução
BC
Corpo
AçoAço inoxidável
Camisa de aquecimento (SV / E-(S)-H-...)
Aço Aço inoxidável
Aço inoxidável Aço inoxidável
Vedação
PTFEPTFE
Conjunto abafador de chamas
BB
Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

Execução
B
Armação do FLAMEFILTER®
Aço inoxidável
FLAMEFILTER®
Aço inoxidável
Materiais especiais sob solicitação

Seleção de material do obturador da válvula

ExecuçãoABCDEF
Faixa de pressão [mbar]-2,0 até -3,5<-3,5 até -14<-14 até -35<-35 até -60<-14 até -35<-35 até -60
Obturador da válvulaAlumínioAço inoxidávelAço inoxidávelAço inoxidávelAço inoxidávelAço inoxidável
VedaçãoFEPFEPmetálicametálicaPTFEPTFE
Materiais especiais e ajustes de pressões mais altas sob solicitação

Seleção do grupo de explosão

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,65 mm IIB3C
≥ 0,50 mm IIBB
< 0,50 mmIICB
Aprovações especiais sob solicitação

Indicação da temperatura máx. de trabalho

≤ 60 °C temperatura máx. de serviço admissível em °C
-
temperaturas de trabalho mais elevadas, sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por peso. Para pressões de ajuste

mais altas são realizadas, sob solicitação, versões especiais calibradas por mola.
Estão disponíveis quatro versões:

Válvula de alívio de vácuo na versão básica

SV/E- – - –

Válvula de alívio de vácuo com camisa de aquecimento (temperatura máx. do meio de aquecimento +85°C)

SV/E- – - H

Válvula de alívio de vácuo disponível com um dispositivo de acionamento manual (versão de navio)

SV/E- S - –

Válvula de alívio de vácuo com dispositivo de acionamento manual (versão de navio) e camisa de aquecimento (temperatura máx. do meio de aquecimento +85°C)

SV/E- S - H

Outros dispositivos especiais sob solicitação

Ajustes de pressão

Vácuo: -2.0 mbar -60 mbar
-0.8 inch W.C. -24 inch W.C.
Ajustes de vácuo mais altos sob solicitação

Diagrama de vazão

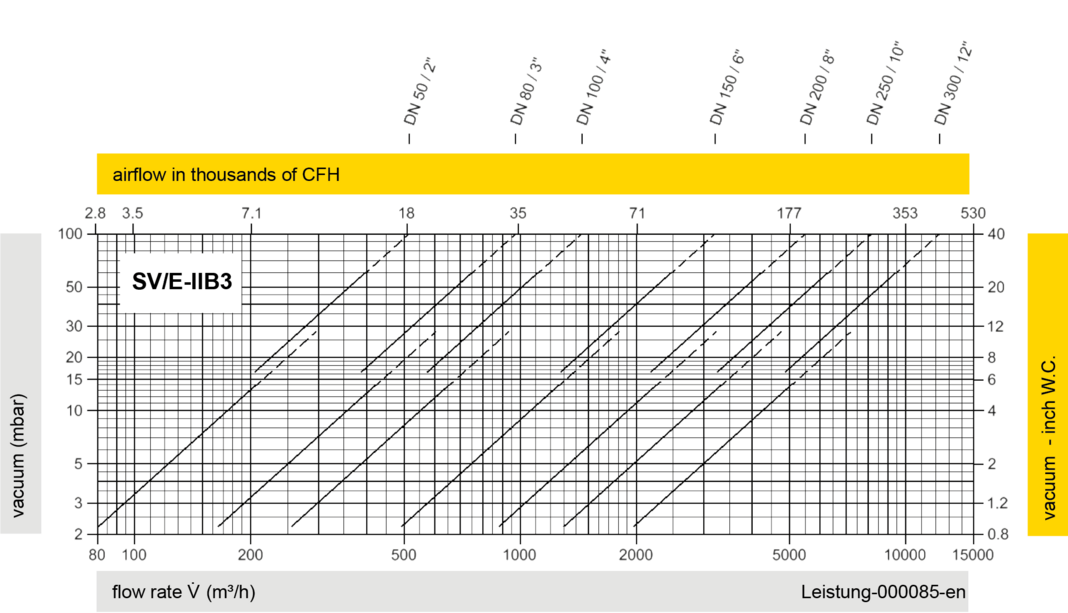

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
