Função e descrição
Os tanques de teto flutuante necessitam de um sistema de drenagem que está em condições de escoar automaticamente a água pluvial acumulada do teto flutuante. PROTEGO® SE/K é um sistema de tubo cisalhante que trabalha com articulações de manilha muito robustas. O escoamento da água ocorre através de tubos flexíveis metálicos resistentes à pressão e instalados livres de tensão.

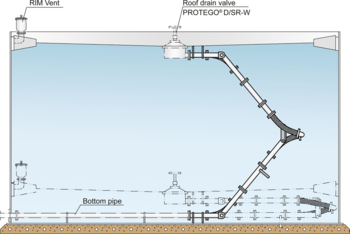

O tubo cisalhante superior é conectado à válvula de teto, o inferior ao tubo de fundo. Através da válvula de teto, normalmente aberta durante a operação, a água é escoada através do sistema de drenagem para fora do tanque.
Dimensões
Diâmetros nominais disponíveis: DN 80 até DN 200
Seleção do material
Os sistemas de drenagem de teto flutuante PROTEGO® SE/K são configurados de acordo com os requisitos do cliente, considerando o fluido armazenado e o respectivo tanque. Eles são projetados para uma operação por muitos anos em pleno contato com os fluidos. Utilizamos aço carbono ou aço inoxidável para componentes críticos ou fluidos agressivos. Na versão em aço carbono juntas articuladas são fabricadas em aço inoxidável.
Seleção e Desenho
A vasta experiência da PROTEGO® é integrada como solução amadurecida no fornecimento dos sistemas de drenagem de teto flutuante. Isto inclui soluções para a colocação e a montagem dos sistemas no tanque, bem como toda a documentação de projeto com desenho de execução, considerando equipamento no tanque.
Nas articulações de tubo flexível metálico a mobilidade é realizada através de um rolamento articulado com pino tipo manilha. Forças que eventualmente possam ocorrer através de torção ou movimentos irregulares do teto flutuante são absorvidas através do tipo e da disposição das articulações, e não têm atuação desfavorável sobre o sistema ou os tubos flexíveis metálicos. O escoamento da água ocorre através de tubos flexíveis metálicos, que estão diretamente conectados aos tubos cisalhantes. A água da chuva não passa pelas articulações propriamente ditas e, assim sistemas de vedação como em sistemas de articulações rotativas convencionais podem ser suprimidos.
Por motivos de ßestabilidade as articulações de tubos flexíveis metálicos são fabricadas em aço ou aço inoxidável.
Opcional:
- Válvula de teto
- Tubo de fundo
- Serviço no local
"Made in Germany"
Os sistemas de drenagem de teto flutuante PROTEGO® são de fabricação alemã e garantem uma operação de tanque por muitos anos e sem falhas.
Versão e especificação
Os sistemas de drenagem de teto flutuante PROTEGO® SE/K são configurados de acordo com os requisitos do cliente, considerando o fluido armazenado e o respectivo tanque. Eles são projetados para uma operação por muitos anos em pleno contato com os fluidos. Utilizamos aço carbono ou aço inoxidável para componentes críticos ou fluidos agressivos. Na versão em aço carbono juntas articuladas são fabricadas em aço inoxidável.
