DZ/E-F
Válvula de alívio de pressão ou vácuo para tubulação
- tecnologia de 10% para um aumento mínimo de pressão até o
curso pleno - estanqueidade extrema que garante perdas mínimas de produtos
e um impacto ambiental reduzido - pressão de ajuste próxima à pressão de abertura devido à
tecnologia de 10%, com isso se obtém uma conservação da
pressão otimizada no sistema, comparado com válvulas, que
operam com tecnologia convencional de 40% ou 100% - elevada capacidade de fluxo possibilita redução de custos mediante
a utilização de válvulas menore - pode ser usada como válvula de alívio de pressão ou vácuo
para tubulação - versão angular compacta, economiza espaço
- pode ser usada em áreas com risco de explosão
- construção robusta do corpo (PN 10)
- calibração por mola para altAs Pressões de ajuste
- construção de manutenção fácil
Função e descrição
A válvula de tubulação do tipo PROTEGO® DZ/E-F é uma válvula de alívio de pressão ou vácuo altamente desenvolvida em versão angular para pressões altas do sistema. É sobretudo instalada como controle de pressão ou proteção contra refluxo em tubos de alívio de pressão ou vácuo de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão ou vácuo inadmissíveis. Além disso, evitam-se perdas por emissões ou impedese a entrada inadmissível de produto até pouco antes de se atingir a pressão de ajuste. Mediante a calibração do disco de válvula pormola atinge-se pressões de ajuste mais altas que no tipo DZ/E.

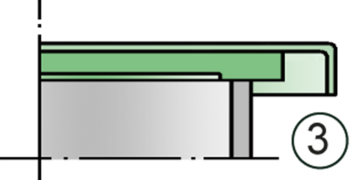

Ao alcançar a pressão de ajuste, a válvula começa a abrir e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa "Tecnologia de curso pleno" é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual para a função de alívio de pressão e de vácuo. Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica é garantida, entre outros, mediante sedes das válvulas em aço inoxidável de alta qualidade e com prato de válvula lapidado individualmente (1), bem como uma construção robusta do corpo. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha e permanece estanque.
A otimização do corpo da válvula favorável ao fluxo e a construção do disco de curso pleno são frutos de anos de desenvolvimento, resultando em um funcionamento estável do disco da válvula, ótimo desempenho e redução da perda de produtos.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes

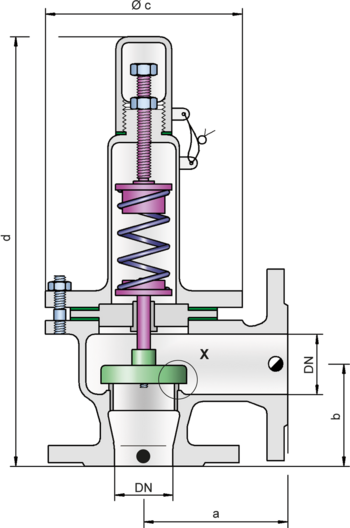

| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 110 | 110 | 125 | 125 | 170 | 170 | 190 | 230 | 275 | 325 | 350 / 400* |
| b | 75 | 75 | 90 | 90 | 115 | 115 | 120 | 160 | 225 | 275 | 300 |
| c | 150 | 150 | 170 | 170 | 235 | 235 | 280 | 335 | 420 | 505 | 565 |
| d | 435 | 435 | 445 | 445 | 620 | 620 | 700 | 970 | 1205 | 1275 | 1330 |
Seleção do material do corpo
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Camisa de aquecimento (DZ / E-F-H-...) | Aço | Aço inoxidável |
| Sede de válvula | Aço inoxidável | Aço inoxidável |
| Vedação | PTFE | PTFE |
| Disco da válvula | A | A |
Seleção de material do obturador da válvula
| Execução | A |
| Faixa de pressão [mbar] | ±60 até ±500 |
| Disco da válvula | Aço inoxidável |
| Vedação | metálica |
| Mola de pressão | Aço inoxidável |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
O disco de válvula é calibrado por mola. As Pressões de ajuste
mais baixas são estabelecidas tanto na função de pressão, como
também na de vácuo, com a execução do tipo DZ/E.
Estão disponíveis duas versões angulares:
Válvula de pressão ou vácuo para tubulação na versão básica | DZ/E-F - – |
Válvula de pressão e vácuo para tubulação com camisa de aquecimento | DZ/E-F - H |
Outros dispositivos especiais sob solicitação
Geralmente deve-se observar a contrapressão nas válvulas de tubulação, que tem influência na pressão de ajuste e no comportamento de abertura. Para casos especiais (p. ex., operação de carga parcial), a válvula também pode ser fornecida com disco convencional (comportamento proporcional).
Ajustes de pressão
| Pressão ou vácuo | ±60 mbar | ±500 mbar | |
| ±24 inch W.C. | ±200 innch W.C. | ||
| ±60 mbar | ±400 mbar | ||
| ±24 inch W.C. | ±160 inch W.C. | ||
| ±60 mbar | ±300 mbar | ||
| ±24 inch W.C. | ±120 inch W.C. |
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
