DV/ZW-F

Função e descrição

A válvula de tubulação do tipo PROTEGO^® DV/ZW-F é uma válvula de alívio de pressão e vácuo combinada, altamente desenvolvida, com flange de conexão para um tubo de alívio. É sobretudo instalada como controle de pressão ou proteção contra refluxo em tubos de alívio de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão e vácuo inadmissíveis.

Além disso, evitamse perdas por emissões e impedese a entrada inadmissível de ar até pouco antes de se atingir a pressão de ajuste. A válvula foi projetada de modo que, em caso de sobrepressão inadmissível, as emissões sejam escoadas para um tubo de exaustão, enquanto que com vácuo inadmissível, o ar é aspirado da atmosfera. Por motivos de construção, o disco de vácuo é fabricado com um tamanho nominal menor que o Disco de sobrepressão. Mediante a calibração do disco de pressão por mola atinge-se pressões de ajuste mais altas que no DV/ZW.

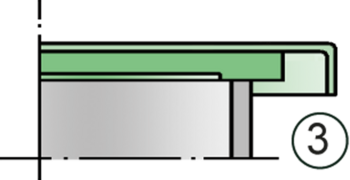

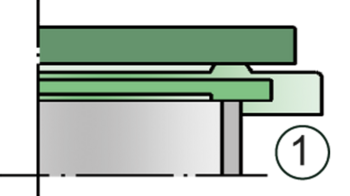

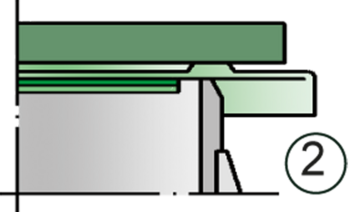

Ao alcançar a pressão de ajuste, a válvula começa a abrir e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO^® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa "Tecnologia de curso pleno" é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual no lado de pressão e de vácuo, sendo que o alívio de vácuo começa, quando a pressão diferencial entre a pressão atmosférica e o vácuo no tanque for superior à pressão de ajuste do disco de vácuo.. Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica é garantida, entre outros, mediante sedes de válvulas em aço inoxidável de alta qualidade e disco de válvula individualmente lapidado (1), (3) ou com vedação de colchão de ar (2) com selo de FEP de alta qualidade, bem como uma construção robusta do corpo. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha novamente e permanece estanque.

A otimização do corpo da válvula favorável ao fluxo e a construção dos discos de curso pleno são frutos de anos de desenvolvimento, resultando em um funcionamento estável dos discos da válvula, ótimo desempenho e redução da perda de produtos.
