DV/ZT-F
Válvula de alívio de pressão e vácuo para tubulação
- tecnologia de 10% para um aumento mínimo de pressão até o curso pleno
- estanqueidade extrema e, com isso, perda garante perdas mínimas de produtos e um impacto ambiental reduzido
- pressão de ajuste próxima à pressão de abertura devido à tecnologia de 10%, com isso se obtém uma conservação da pressão otimizada no sistema, comparado com válvulas,
que operam com tecnologia convencional de 40% ou 100% - elevada capacidade de fluxo possibilita redução de custos Mediante a utilização de válvulas menores
- pode ser usada em áreas com risco de explosão
- construção robusta do corpo (PN 10)
- calibração por mola do lado de pressão para altAs Pressões de ajuste
- construção de fácil manutenção
Função e descrição
A válvula de tubulação do tipo PROTEGO®DV/ZT-F é uma válvula de alívio de pressão e vácuo combinada, altamente desenvolvida. É sobretudo instalada como controle de pressão e proteção contra refluxo em tubos de alívio de pressão e vácuo de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão e vácuo inadmissíveis. Além disso, evitam-se perdas por emissões e impede-se a entrada inadmissível de produto até pouco antes de se atingir a pressão de ajuste. Por motivos de construção, o disco de vácuo é fabricado com um tamanho nominal do disco de pressão por mola que o disco de pressão. Mediante a calibração do Disco de pressão por mola atinge-se pressões de ajuste mais altas que no DV/ZT.
Ao alcançar a pressão de ajuste, a válvula começa a abrir e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa "Tecnologia de curso pleno" é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica é garantida, entre outros, mediante sedes de válvulas em aço inoxidável de alta qualidade e disco de válvula individualmente lapidado (1), (3) ou com vedação de colchão de ar (2) com selo de FEP de alta qualidade, bem como uma construção robusta do corpo.
l. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha novamente e permanece estanque.
A otimização do corpo da válvula favorável ao fluxo e a construção dos discos de curso pleno são frutos de anos de desenvolvimento, resultando em um funcionamento estável dos discos da válvula, ótimo desempenho e redução da perda de produtos.

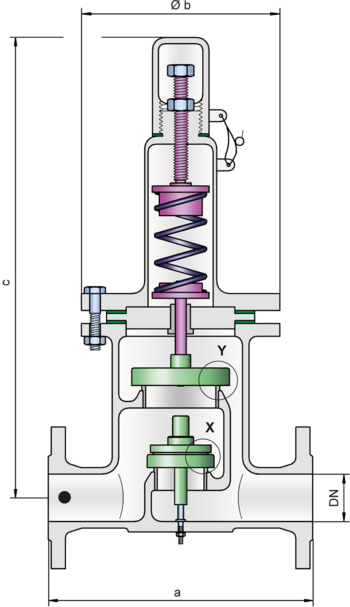

Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ | 250 / 10“ |
| a | 280 | 280 | 340 | 390 | 520 | 650 | 750 |
| b | 210 | 210 | 280 | 310 | 390 | 565 | 610 |
| c | 605 | 605 | 730 | 870 | 1170 | 1030 | 1335 |
Seleção do material do corpo
| Execução | A | B |
| Gehäuse | Aço | Aço inoxidável |
| Camisa de aquecimento (DV / ZT-F-H-...) | Aço | Aço inoxidável |
| Sede de válvula | Aço inoxidável | Aço inoxidável |
| Vedação | PTFE | PTFE |
Seleção do material do disco da válvula de pressão
| Execução | A |
| Faixa de pressão [mbar] | >+60 até +500 |
| Disco da válvula | Aço inoxidável |
| Vedação | metálica |
| Mola de pressão | Aço inoxidável |
Seleção do material do disco da válvula de vácuo
| Execução | A* | B* | C | D |
| Faixa de pressão [mbar] | 3,5 até -5,0 | <-5,0 até -14 | <-14 até -35 | <-35 até -50 |
| Disco da válvula | Alumínio | Aço inoxidável | Aço inoxidável | Aço inoxidável |
| Vedação | FEP | FEP | metálica | metálica |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
O disco da válvula de alívio de pressão é calibrado por mola, o
disco da válvula de vácuo é calibrado por peso. Pressões de ajuste
mais baixas no lado da pressão, são realizadas também com calibração por peso (tipo DV/ZT).
Estão disponíveis duas versões:
Válvula de pressão e vácuo para tubulação na versão básica | DV/ZT-F – |
Válvula de pressão e vácuo para tubulação com camisa de aquecimento | DV/ZT-F - H |
Outros dispositivos especiais sob solicitação
Geralmente deve-se observar a contrapressão nas válvulas de tubulação, que tem influência na pressão de ajuste e no comportamento de abertura. Para casos especiais (p. ex., operação de carga parcial), a válvula também pode ser fornecida com disco convencional (comportamento proporcional)
Ajustes de pressão
| Pressão: | +60 mbar | +500 mbar | |
| +24 inch W.C. | +200 inch W.C. | ||
| >+60 mbar | +400 mbar | ||
| >+24 inch W.C. | +160 inch W.C. | ||
| Vácuo: | -14 mbar | -50 mbar | |
| -5.6 inch W.C. | -20 inch W.C. | ||
| Vácuo: | -3.5 mbar | -14 mbar | |
| -1.4 inch W.C. | -5.6 inch W.C. | ||
| by set pressure up to +150 mbar / +60 inch W.C. | |||
Ajustes de pressão mais altos e de vácuo mais baixos sob solicitação.
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
