DR-UN
Corta-chamas à prova de detonação em linha para detonações estáveis e deflagrações em Versão angular com absorvedor de choque, de efeito unilateral
- as mesmas dimensões do PROTEGO® DR/U, portanto, a substituição é possível sem converter a tubulação
- a gaiola suspensa do FLAMEFILTER®permite (4) a rápida remoção e instalação do conjunto completo do corta-chamas PROTEGO® e, em seguida, a substituição do FLAMEFILTER®
- o projeto modular e a ótima disponibilidade de peças sobressalentes garantem uma manutenção rápida
- apenas três discos FLAMEFILTER® devido à tecnologia de amortecedores
- perda de pressão mínima e, com isso, baixos custos de operação e do ciclo de vida
- peças de reposição econômicas
Função e descrição
O corta-chamas à prova de detonação PROTEGO® DR-UN é utilizado para proteger sistemas potencialmente explosivos contra deflagrações em tubulações e detonações estáveis. Ele oferece vantagens consideráveis em termos de manutenção e custos graças ao seu design idêntico ao do PROTEGO® DR/U.

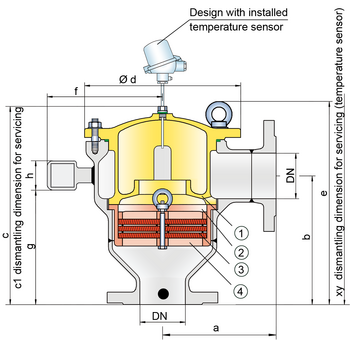

Na entrada de uma detonação no dispositivo, a energia do golpe de detonação é retirada através do absorvedor de choque integrado (1), antes de a chama ser apagada nas fendas estreitas do FLAMEFILTER® (3).
Vários FLAMEFILTER® e espaçadores, encaixados de forma estável em uma armação do jogo de FLAMEFILTER® (4), caracterizam o conjunto abafador de chamas PROTEGO® (2). O espaçamento e o número de FLAMEFILTER® são determinados mediante os parâmetros operacionais da mistura fluindo (grupo de explosão, pressão, temperatura). Assim, este equipamento pode ser utilizado para os grupos de explosão IIA até IIB3.
A Versão padrão pode ser aplicada até uma temperatura de trabalho de + 60°C e uma pressão de trabalho de 1,2 bar absoluta.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), utilize os diagramas de vazão nas páginas seguintes
| DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| a | 100 | 125 | 140 | 150 | 160 | 185 | 250 | 300 | 350 |
| b | 125 | 150 | 160 | 165 | 185 | 195 | 250 | 300 | 350 |
| c | 189 | 214 | 259 | 264 | 307 | 317 | 374 | 464 | 707 |
| c1 | 280 | 310 | 370 | 375 | 485 | 495 | 585 | 705 | 1170 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 620 |
| e | - | - | - | - | 326 | 336 | 403 | 475 | 707 |
| xy | 475 | 500 | 570 | 580 | 690 | 700 | 770 | 905 | 1305 |
Seleção do material do corpo
| Versão | B | C |
| Corpo | aço | aço inoxidável |
| Tampa com absorvedor de choque | aço | aço inoxidável |
| O-Ring | FPM | PTFE |
| Conjunto abafador de chamas | A | C, D |
Combinações de material do conjunto abafador de chamas
| Versão | A | C | D | |
| Armação do jogo de FLAMEFILTER® | aço | aço inoxidável | aço inoxidável | |
| FLAMEFILTER®* | aço inoxidável | aço inoxidável | Hastelloy | |
| Espaçadores | aço inoxidável | aço inoxidável | Hastelloy |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Seleção da pressão máx. de trabalho
| Expl. Gr. | DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | - | - | - | 2,0 | 2,0 | 2,0 | 2,0 | 1,2 | 1,6 |
| IIB3 | Pmax | 1,4 | 1,4 | 1,4 | 1,4 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis dois versões:
Corta-chamas à prova de detonação em linha em Versão básica | DR-UN- – - – |
Corta-chamas à prova de detonação em linha com sensor de temperatura* integrado como proteção adicional contra combustão de curta duração | DR-UN-T- – |
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)

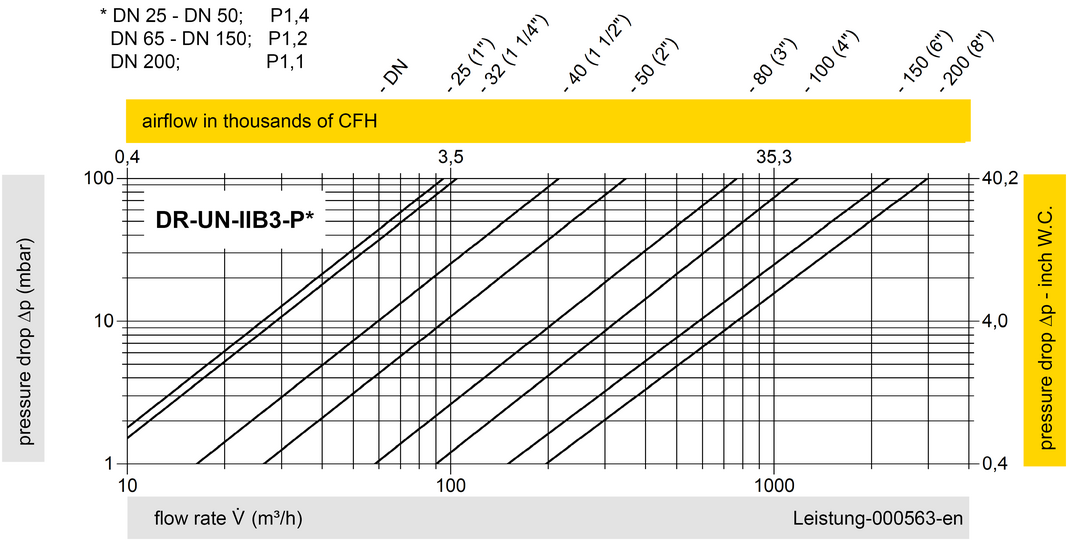

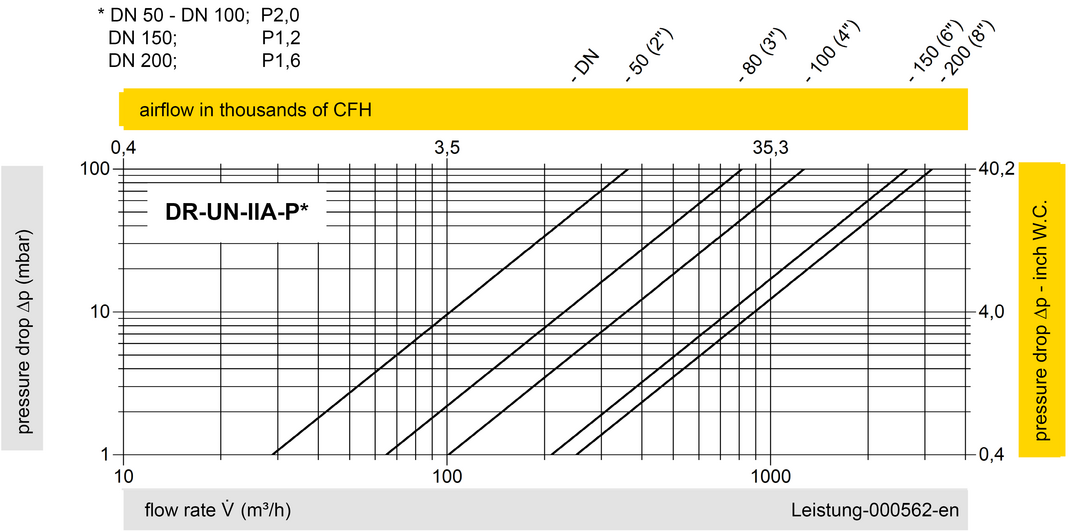

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
