Corta-chamas à prova de detonação em linha para detonações estáveis e deflagrações em Versão de passagem reta com tubo de choque, de efeito bilateral
- capacidade ideal através do patenteado Shock Wave Guide Tube Effect (SWGTE)
- número mínimo de discos FLAMEFILTER® devido à utilização do tubo de choque patenteado (SWGTE)
- estrutura modular permite a troca individual dos FLAMEFILTER®
- séries de construção diferentes possibilitam a perda de pressão escalonável pela superfície dos FLAMEFILTER®
- estrutura de manutenção fácil
- área de aplicação ampliada para temperaturas e pressões de trabalho mais elevadas
- efeito bilateral, bem como sentido de fluxo e posição de montagem arbitrários
- possível montagem dos sensores de temperatura
- perda de pressão mínima e, com isso, baixos custos de operação e do ciclo de vida
- peças de reposição econômicas
Função e descrição
Os corta-chamas à prova de detonação em linha do tipo PROTEGO® DA-SB são corta-chamas da Nova geração. Com base em cálculos da dinâmica de fluxo e explosão, bem como nas experiências provenientes de testes de campo durante décadas, foi desenvolvida uma série que oferece perdas de pressão mínimas com uma segurança máxima. O dispositivo utiliza o chamado Shock Wave Guide Tube Effect (SWGTE) para uma separação ideal da frente de chamas e da onda de choque. Isto faz com que o corta-chamas à prova de detonação em linha funcione sem o clássico absorvedor de choque e a utilização de elementos extintores de chamas seja reduzida a um mínimo.

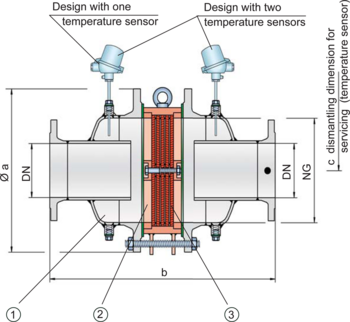

Os dispositivos são construídos de forma simétrica e oferecem proteção bidirecional contra a propagação de chamas em caso de deflagrações e detonações estáveis. O dispositivo é composto essencialmente por duas metades do corpo com tubo de choque integrado (1) e pelo conjunto abafador de chamas PROTEGO® (2) no centro. Vários FLAMEFILTER® (3) e espaçadores, encaixados de forma estável em uma armação de jogo FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO® de construção modular. O número e o espaçamento dos FLAMEFILTER® são adaptados em função das condições de uso do dispositivo.
Indicando os parâmetros operacionais, como a temperatura, pressão e grupo de explosão ou composição da substância, pode-se selecionar o corta-chamas à prova de detonação em linha ideal a partir dos vários equipamentos admissíveis. Os corta-chamas do tipo PROTEGO® DA-SB estão disponíveis para todos os grupos de explosão.
A Versão padrão pode ser aplicada até uma temperatura de trabalho de +60°C e uma pressão de trabalho de 1,1bar absoluta. Divergindo disso, estão disponíveis, sob solicitação, vários equipamentos com homologações especiais para pressões mais elevadas (veja a tabela 3) e temperaturas mais elevadas.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar a combinação dos tamanhos nominais/diâmetros nominais (NG/DN), utilize os diagramas de vazão nas páginas seguintes
outras combinações com tamanhos nominais/diâmetros nominais (NG/DN) com capacidade de fluxo melhorada sob solicitação
Padrão | |||||||||||||
NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 800 / 32“ | 1000 / 40“ | 1200 / 48“ | 1600 / 64“ | ||
DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ||
a | 285 | 285 | 340 | 445 | 565 | 670 | 780 | 895 | 1015 | 1230 | 1455 | 1915 | |
b | IIA-P1,1 | 388 | 388 | 476 | 626 | 700 | 800* | 1000* | 1200 | 1400 | 1600 | 1800 | 2200** |
IIA-P1,4-X3 | 400 | 400 | 488 | 626 | 700 | 800 | 1000 | 1200 | 1400 | ||||
IIB3-P1,1 | 400 | 412 | 500 | 650 | 724 | 824 | 1000 | 1200 | 1400 | 1600 | 1800 | ||
IIB3-P1,4-X3 | 412 | 412 | 512 | 650 | 724 | 824 | 1000 | 1200 | 1400 | ||||
IIC-P1,1 | 400 | 400 | 500 | 638 | 700 | 788 | 1000*** | 1200*** | 1400*** | ||||
c | 500 | 500 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 950 | 1050 | 1250 |
** Medida b para ...-P1,2
*** EN 12874
Seleção do material do corpo
Versão | A | B | C |
Corpo | Aço | Aço inoxidável | Hastelloy |
Camisa de aquecimento (DA-SB (T)-H-...) | Aço | Aço inoxidável | Aço inoxidável |
Vedação | PTFE | PTFE | PTFE |
Conjunto abafador de chamas | A, B | B, C, D | D |
Combinações de material do conjunto abafador de chamas
Versão | A | B | C | D |
Armação do jogo de FLAMEFILTER® | Aço | Aço inoxidável | Aço inoxidável | Hastelloy |
FLAMEFILTER®* | Aço inoxidável | Aço inoxidável | Aço inoxidável | Hastelloy |
Espaçadores | Aço inoxidável | Aço inoxidável | Aço inoxidável | Hastelloy |
Seleção do grupo de explosão
MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
> 0,90 mm | IIA | D |
≥ 0,65 mm | IIB3 | C |
< 0,50 mm | IIC | B |
Seleção da pressão máx. de trabalho
Expl. Gr. | DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12 " | 350 / 14" | 400 / 16" | 500 / 20'' | 600 / 24" | 800 / 32" |
NG | 150 / 6'' | 150 / 6'' | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 700 / 28'' | 800 / 32'' | 1000 / 40'' | 1200 / 48'' | 1600 / 64'' | |
IIA | Pmax | 2,1 | 2,1 | 2,1 | 2,1 | 2,1 | 2,1 | 1,4 | 1,4 | 1,4 | 1,1 | 1,1 | 1,2 |
IIB3 | Pmax | 1,4 | 1,4 | 1,4 | 1,8 | 1,8 | 1,8 | 1,8 | 1,4 | 1,4 | 1,1 | 1,1 | - |
IIC | Pmax | 2,2 | 2,2 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1* | 1,1* | 1,1* | - | - | - |
* Curvas de desempenho sob solicitação
Indicação da temperatura máx. de trabalho
≤ 60°C / 140°F | ≤ 200°C / 392°F | Tmáx - Ttemperatura máxima de trabalho admissível em °C |
- | X3 | Identificação |
Tipo de conexão flangeada
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis quatro versões:
Corta-chamas à prova de detonação em linha em Versão básica | DA-SB- – - – |
Corta-chamas à prova de detonação em linha com sensor de temperatura* integrado como proteção adicional contra combustão de curta duração de um lado | DA-SB- T - – |
Corta-chamas à prova de detonação em linha com dois sensores de temperatura* integrados para proteção adicional contra combustão de curta duração de ambos os lados | DA-SB- TB - – |
Corta-chamas à prova de detonação em linha com camisa de aquecimento | DA-SB- H - |
Outros dispositivos especiais sob solicitação
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
