DA-CG
Corta-chamas à prova de detonação em linha para detonações instáveis e estáveis bem como para deflagrações em Versão de passagem reta com absorvedor de choque, de efeito bilateral
- oferece segurança em caso de deflagrações e detonações estáveis e instáveis
- número mínimo de discos FLAMEFILTER® devido à utilização do absorvedor de choque eficaz
- estrutura modular permite a troca individual dos FLAMEFILTER®
- séries de construção diferentes possibilitam a perda de pressão escalonável pela superfície dos FLAMEFILTER®
- estrutura de manutenção fácil
- disponível em diâmetros nominais grandes
- área de aplicação ampliada para temperaturas e pressões de trabalho mais elevadas
- efeito bilateral, bem como sentido de fluxo e posição de montagem arbitrários
- possível montagem dos sensores de temperatura
- perda de pressão mínima e, com isso, baixos custos de operação e do ciclo de vida
- peças de reposição econômicas
Função e descrição
Os corta-chamas à prova de detonação em linha do tipo PROTEGO® DA-CG foram desenvolvidos especialmente para o mercado americano e otimizados visando os requisitos da Guarda Costeira dos EUA. Os dispositivos são construídos de forma simétrica e oferecem proteção bidirecional contra a propagação de chamas em caso de deflagrações e detonações estáveis e instáveis.

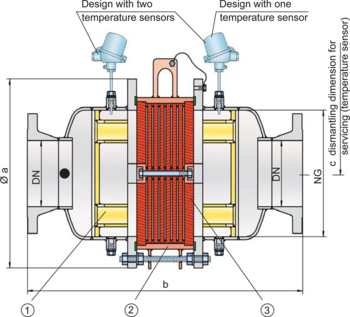

A velocidade da detonação entrando é consideravelmente reduzida através do eficaz absorvedor de choque (1). Isto leva a uma melhor extinção das chamas nas fendas estreitas do FLAMEFILTER® (3).
O dispositivo é composto essencialmente por duas metades do corpo com absorvedor de choque integrado e pelo conjunto abafador de chamas PROTEGO® (2) no centro. Vários FLAMEFILTER® (3) e espaçadores, encaixados de forma estável em uma armação de jogo de FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO® de construção modular. O número e o espaçamento dos FLAMEFILTER® são adaptados em função das condições de uso do dispositivo.
Indicando os parâmetros operacionais, como a temperatura, pressão e grupo de explosão ou composição da substância, pode-se selecionar o corta-chamas à prova de detonação em linha ideal a partir dos vários equipamentos admissíveis. Os corta-chamas do tipo PROTEGO® DA-CG estão disponíveis para os grupos de explosão de IIA até IIB3.
A Versão padrão pode ser aplicada até uma temperatura de trabalho de +60°C e uma pressão de trabalho conforme a tabela 3. Divergindo disso, estão disponíveis equipamentos com homologações especiais para pressões mais elevadas e temperaturas mais elevadas sob solicitação.
Os corta-chamas são verificados conforme a norma americana Standard 33 CFR Parte 154 e aceites pela Guarda Costeira dos EUA.
Tabela de dimensões
Para selecionar a combinação dos tamanhos nominais/diâmetros nominais (NG/DN), utilize os diagramas de vazão nas páginas seguintes.Outras combinações com tamanhos nominais/diâmetros nominais (NG/DN) com capacidade de fluxo melhorada sob solicitação.
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 700 / 28“ | 800 / 32“ | 1000 / 40“ | 1200 / 48“ |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤350 / 14" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" |
| a | 285 | 285 | 340 | 460 | 580 | 715 | 840 | 1025 | 1025 | 1255 | 1485 |
| b | 650 | 650 | 700 | 800 | 900 | 1100 | 1250 | 1500 | 1500 | 1700 | 2000 |
| c | 300 | 300 | 330 | 380 | 490 | 540 | 590 | 690 | 690 | 790 | 880 |
Seleção do material do corpo
| Versão | A | B |
| Corpo | aço | aço inoxidável |
| Vedação | PTFE | PTFE |
| Conjunto abafador de chamas | A | B |
Combinações de material do conjunto abafador de chamas
| Versão | A | B |
| Armação do jogo de FLAMEFILTER® | aço | aço inoxidável |
| FLAMEFILTER®* | aço inoxidável | aço inoxidável |
| Espaçadores | aço inoxidável | aço inoxidável |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Seleção da pressão máx. de trabalho
| Expl. Gr. | DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 500 / 20" | 600 / 24" |
| NG | 150 / 6'' | 150 / 6'' | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 700 / 28'' | 800 / 32'' | 1000 / 40'' | 1200 / 48'' | |
| IIA (D) | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| IIB3 (C) | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis três versões:
Corta-chamas à prova de detonação em linha em Versão básica | DA-CG- – |
Corta-chamas à prova de detonação em linha com dois sensores de temperatura* integrados para proteção adicional contra combustão de curta duração de ambos os lados | DA-CG- T |
Detonation arrester with two integrated temperature sensors* as additional protection against short time burning from both sides | DA-CG- TB |
Outros dispositivos especiais sob solicitação
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
