Função e descrição
A válvula de teto PROTEGO® D/SR ou tipo D/SR-W tem a função de um recipiente, que escoa a água de chuva acumulada do teto flutuante através dos tubos cisalhantes de um sistema de drenagem de teto flutuante - p.ex. tipo PROTEGO® SE/K ou tipo PROTEGO® SE/CK - à rede de esgotos.
Na posição de operação normal, a válvula de teto está aberta. Em caso de eventuais vazamentos, a portinhola de retenção impede a saída do fluido de armazenamento para o teto flutuante. A peneira de entrada protege a válvula de teto contra sujeira grossa, folhas e também de ninhos de pássaros.

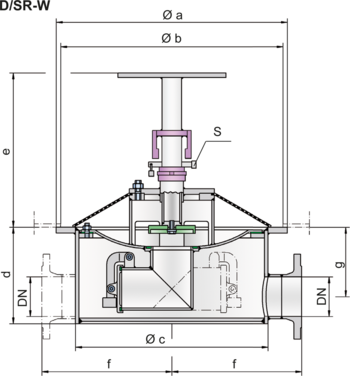

Tabela de dimensões D/SR-W
| DN | 80 / 3" | 100 / 4" | 150 / 6" |
| a | 550 | 600 | 650 |
| b | 490 | 540 | 590 |
| c | 450 | 500 | 550 |
| d | 205 | 250 | 320 |
| e | 490 | 490 | 490 |
| f | 285 | 320 | 350 |
| g | 150 | 180 | 225 |

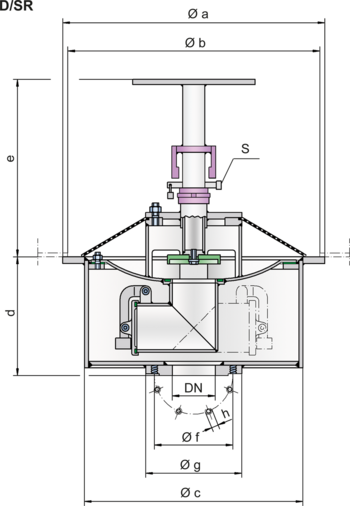

Tabela de dimensões D/SR
| DN | 80 / 3" | 100 / 4" | 150 / 6" |
| a | 550 | 600 | 650 |
| b | 490 | 540 | 590 |
| c | 450 | 500 | 550 |
| d | 240 | 280 | 330 |
| e | 490 | 490 | 490 |
| f | 160 | 180 | 240 |
| g | 200 | 220 | 285 |
Seleção do material
| Versão | A | B |
| Corpo | Aço | Aço inoxidável |
| Portinhola | Bronze | Bronze |
| Obturador da válvula | Aço | Aço inoxidável |
| Engate de fechamento | Aço | Aço inoxidável |
| Vedação | PUR | PUR |
Dados necessários para a especificação
Quantidade máxima de precipitação (m³/h) a ser escoada
Material do teto flutuante
Diâmetro nominal de conexão do sistema de drenagem de teto flutuante (DN)
Versão do sistema de drenagem de teto flutuante
Seleção e Desenho
A determinação do diâmetro nominal necessário ocorre em função da quantidade máxima de precipitação especificada. Alternativamente o diâmetro nominal de conexão da válvula de teto corresponde ao diâmetro nominal do sistema de drenagem de teto flutuante. Opcionalmente estão disponíveis válvulas de teto com 2 ou 3 portinholas de retenção.
Tipo de conexão flangeada
No tipo PROTEGO® D/SR corpo está equipado na parte de baixo com um flange de bloco com furos roscados conforme DIN 2501, PN16, ou opcionalmente conforme qualquer outra norma internacional.
No tipo PROTEGO® D/SR-W corpo na versão padrão é equipado com uma conexão flangeada lateral conforme a EN 1092-1 ou DIN 2501, PN 16, ou opcionalmente conforme qualquer outra norma internacional. Como equipamento especial é possível uma conexão flangeada adicional.
Versão e especificação
As válvulas de teto existem em duas variantes:
Versão com conexão vertical | D/SR |
Versão com conexão horizontal | D/SR-W |
Em versões especiais a válvula de teto recebe uma proteção contra o fechamento indevido no engate de fechamento rápido
Válvula de teto PROTEGO® D/SR em combinação com o sistema de drenagem de teto flutuante PROTEGO® SE/CK
Válvula de teto PROTEGO® D/SR-W em combinação com o sistema de drenagem de teto flutuante PROTEGO® SE/K
