BE/HR-E-IIB1
Calota de respiro à prova de deflagração e combustão contínua
- segurança contra combustão contínua para álcoois e hidrocarbonetos do grupo de explosão IIA e IIB1
- a tampa de proteção contra intempéries protege o conjunto abafador de chamas PROTEGO® contra a entrada de corpos estranhos, animais nidificantes e influências climáticas
- em caso de combustão, a tampa de proteção contra intempéries abre para o lado e exibe a combustão visível à distância
- o elemento fusível centrado é resistente a químicos
- a estrutura modular permite a troca individual dos FLAMEFILTER®
- oferece proteção em caso de deflagrações atmosféricas e combustão contínua
- peças de reposição econômicas
Função e descrição
The PROTEGO® BE/HR-E end-of-line deflagration flame arrester was specifically developed for vessels which are not pressurized and store Ethanol or other alcohols with a MESG ≥ 0,85 mm. The combustion of alcohol requires a modified flame arrester element design to provide protection against endurance burning. In addition, the device provides protection against atmospheric deflagration. It is typically installed on in-breathing and out-breathing vent lines to prevent flame transmission into the vessel or plant caused by endurance burning or atmospheric deflagration.

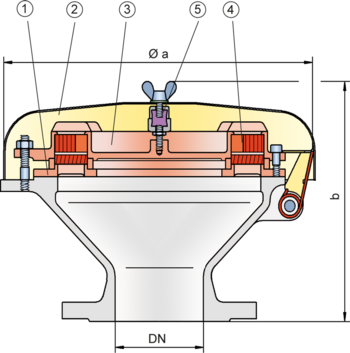

The PROTEGO® BE/HR-E consists of the housing (1), a weather hood (2), and the PROTEGO® flame arrester unit (3). During normal operation, the metal weather hood is in a closed position. If a flame burns on the flame arrester element surface, the melting element (5), located in a center position, will melt, and the spring-loaded weather hood will open. The PROTEGO® flame arrester unit consists of two FLAMEFILTER® discs (4) which are installed in a FLAMEFILTER® casing.
The PROTEGO® BE/HR-E end-of-line deflagration flame arrester is available for alcohols and other substances with a MESG ≥ 0,85 mm.
The standard design can be used for operating temperatures up to +60°C / 140°F.
Type-approved in accordance with the current ATEX Directive and EN ISO 16852, as well as other international standards.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 80 / 3" | 100 / 4" |
| a | 353 | 353 |
| b | 250 | 250 |
Seleção do material do corpo
| Execução | B | C |
| Corpo | Aço | Aço inoxidável |
| Tampa | Aço | Aço inoxidável |
| Conjunto abafador de chamas | A | A, B |
Combinações de material do conjunto abafador de chamas
| Execução | A | B |
| Armação do FLAMEFILTER® | Aço inoxidável | Aço inoxidável |
| FLAMEFILTER® | Aço inoxidável | Hastelloy |
| Espaçador | Aço inoxidável | Hatelloy |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis duas versões:
Calota de respiro em versão básica | BE/HR-E - – |
Calota de respiro com camisa de aquecimento | BE/HR-E - H |
Outros dispositivos especiais sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
