BE/HK-E-IIB1
Deflagration Flame Arrester, endurance burning proof, End-of-Line
- segurança contra combustão contínua para álcoois e hidrocarbonetos do grupo de explosão IIA e IIB1
- a tampa de proteção contra intempéries protege o conjunto abafador de chamas PROTEGO® contra a entrada de corpos estranhos, animais nidifi cantes e influências climáticas
- em caso de combustão, a tampa de proteção contra intempéries abre para o lado e exibe a combustão visível à distância
- o elemento fusível centrado é resistente a químicos
- a estrutura modular permite a troca individual dos FLAMEFILTER®
- manutenção simples
- oferece proteção em caso de deflagrações atmosféricas e combustão contínua
- peças de reposição econômicas
Função e descrição
A calota de respiro do tipo PROTEGO® BE/HK-E foi especialmente desenvolvida para a proteção do etanol e álcoois do grupo de explosão IIB1 em instalações e vasos sem pressão. A sequência especial das reações de combustão durante a queima estabilizada de álcoois exige um corta-chamas construtivamente adaptado. O equipamento oferece proteção contra deflagrações atmosféricas e combustão contínua. O dispositivo é instalado preferencialmente em tubos de aspiração e de alívio, impedindo deste modo a entrada de uma combustão ou de uma deflagração atmosférica para o interior de um vaso ou de uma instalação.

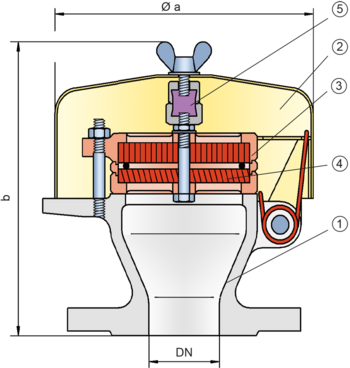

Os equipamentos do tipo PROTEGO® BE/HK-E são essencialmente compostos de um corpo (1), da tampa (2) e do conjunto abafador de chamas PROTEGO® (3). O dispositivo é fechado com uma tampa metálica de proteção contra intempéries. Em caso de uma combustão sobre o conjunto abafador de chamas PROTEGO®, o elemento fusível centrado (5) se derrete e a tampa montada com mola abre. Dois FLAMEFILTER® (4), encaixados de forma estável em uma armação do FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO®. Os corta-chamas do tipo BE/HK-E estão disponíveis para hidrocarbonetos e álcoois do grupo de explosão IIB1.
A versão padrão pode ser usada até uma temperatura de trabalho de +60°C.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
To select the nominal size (DN), please use the flow capacity charts on the following pages
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 |
| b | 180 | 177 | 177 | 190 | 190 | 200 | 200 |
Seleção do material do corpo
| Execução | B | C |
| Corpo | Aço | Aço inoxidável |
| Tampa | Aço | Aço inoxidável |
| Conjunto abafador de chamas | A | A, B |
Combinações de material do conjunto abafador de chamas
| Execução | A | B |
| Armação do FLAMEFILTER® | Aço inoxidável | Aço inoxidável |
| FLAMEFILTER® | Aço inoxidável | Hastelloy |
| Espaçador | Aço inoxidável | Hastelloy |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis duas versões:
Calota de respiro em versão básica | BE/HK-E - – |
Calota de respiro com camisa de aquecimento | BE/HK-E - H |
Outros dispositivos especiais sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
