BE/AD
Calota de respiro à prova de deflagração
- a tampa de proteção contra intempéries protege o corpo contra a entrada de corpos estranhos, de animais nidificantes e de influências climáticas
- manutenção simples
- desmontagem e montagem mais rápidas possível dos FLAMEFILTER®
- conexão roscada para tubo
- oferece proteção em caso de deflagrações atmosféricas
- baixos custos de operação e do ciclo de vida
- corta-chamas econômico
- peças de reposição econômicas
Função e descrição
A calota de respiro do tipo PROTEGO® BE/ADoferece proteção contra deflagrações atmosféricas. O corta-chamas é usado para proteção de aberturas de compensação de pressão de instalações e pequenos vasos sem pressão, caso se possa excluir uma combustão estabilizada sobre o conjunto abafador de chamas. O equipamento é a solução ideal para a proteção de tubos de despressurização pequenos. O dispositivo impede a entrada de uma deflagração atmosférica para o interior de um vaso ou de uma instalação.

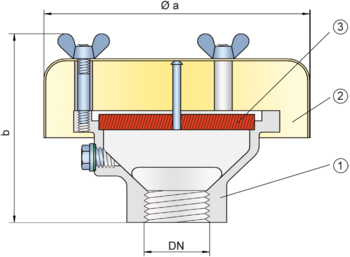

O corta-chamas é essencialmente composto de um corpo (1), da tampa (2) e do conjunto abafador de chamas PROTEGO® (3) integrado no corpo. O dispositivo é fechado com uma tampa metálica de proteção sólida contra intempéries. O espaçamento dos FLAMEFILTER® é adaptado dependendo das condições de uso. Indicando os parâmetros operacionais, como a temperatura e o grupo de explosão ou a composição da substância, se pode selecionar o corta-chamas à prova de deflagração de final de linha ideal. Dependendo do tipo, os corta-chamas da série PROTEGO® BE/AD podem ser usados para substâncias dos grupos de explosão IIA até IIC.
A versão padrão pode ser usada até uma temperatura de trabalho de +60°C.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
| DN | 15 / G ½" | 20 / G ¾" | 25 / G 1" | 32 / G 1¼" | 40 / G 1½" | 50 / G 2" |
| a | 116 | 116 | 116 | 116 | 200 | 200 |
| b | 80 | 80 | 85 | 85 | 150 | 150 |
Seleção do material
| Execução | B | C |
| Corpo | Aço inoxidável | Hastelloy |
| Tampa | Aço inoxidável | Aço inoxidável |
| FLAMEFILTER® | Aço inoxidável | Hastelloy |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,5 mm | IIC | B |
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
Tipo de conexão
| Rosca para tubo DIN ISO 228-1 | DIN |
Versão e especificação
Following designs are available:
Calota de respiro em versão básica | BE/AD |
Outros dispositivos especiais sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
