Le principe est celui du FLAMMENFILTER® que PROTEGO® utilise pour tous ses arrête-flammes.
Plusieurs disques FLAMMENFILTER® composent avec les entretoises intermédiaries et une cage de l’élément arrête-flammes PROTEGO®.
Un FLAMMENFILTER® est fait de bandes métalliques enroulées qui forment un disque arrête-flammes à ruban. Largeur et longueur de l’interstice de coincement déterminent la capacité d’extinction de l’élément arrête-flammes.
Un arrête-flammes est un dispositif monté sur l’ouverture d’une enceinte ou sur la tuyauterie de raccordement d’un systéme d’enceintes et qui a pour fonction d’empêcher la transmission d’une flamme tout en permettant l’écoulement.

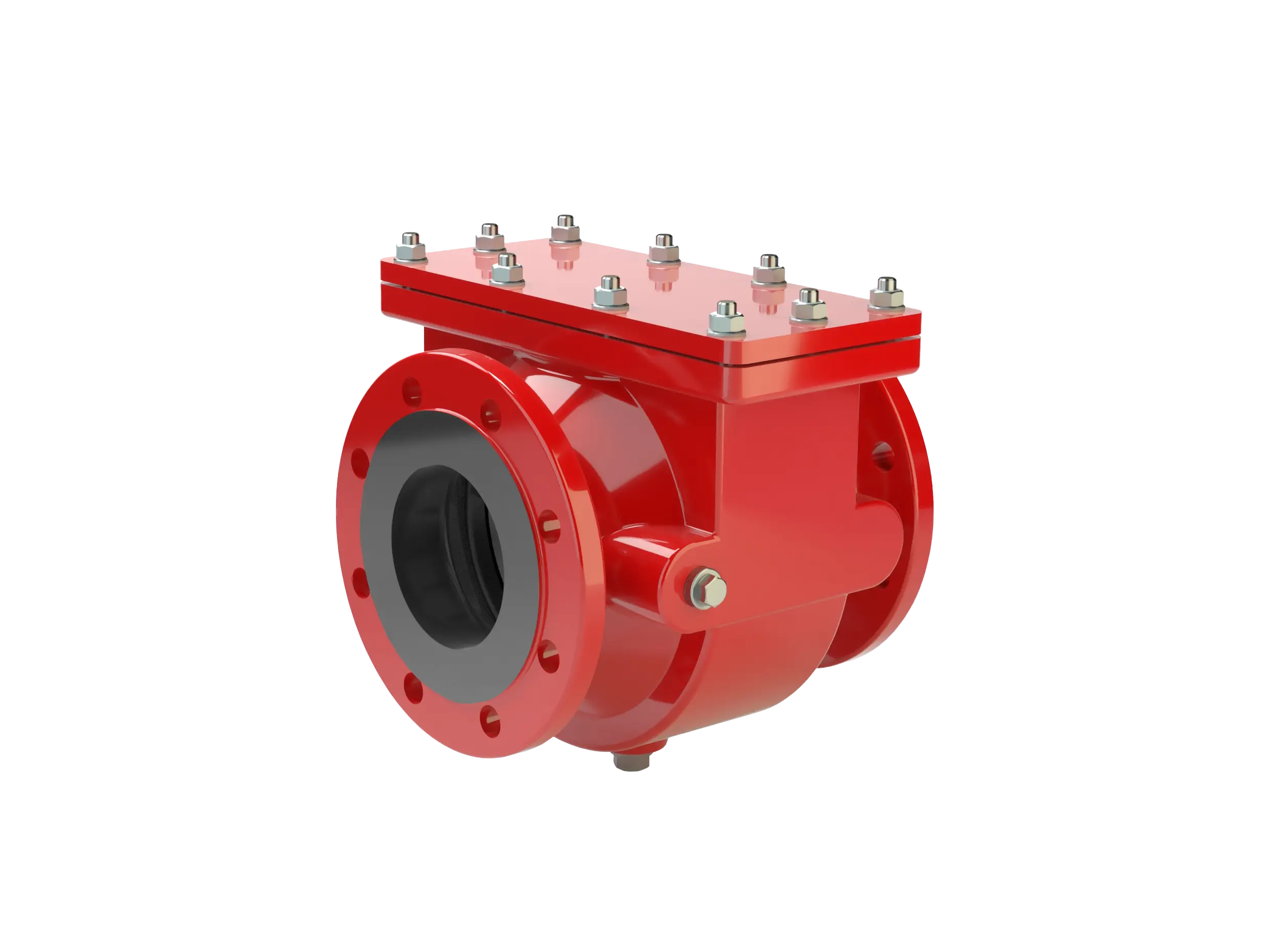

Arrête-flammes PROTEGO® conçus pour une maintenance simplifiée
Cela empêche d'endommager ou de mal aligner des disques arrête-flammes (FLAMEFILTER®) lors du montage ou de la maintenance.
Ces arrête-flammes PROTEGO® sont particulièrement adaptés aux applications nécessitant une maintenance plus régulière des disques arrête-flammes (FLAMEFILTER®) (p. ex. là où la polymérisation ou la cristallisation entraîne une contamination) ou pour les applications IIC.
Après l'installation, les unités PROTEGO® peuvent être réhabilitées à tout moment.
Explosion Group:
IIA1,
D / IIA,
C / IIB1,
C / IIB2,
C / IIB3
Explosion Group:
IIA1,
D / IIA,
C / IIB1,
C / IIB2,
C / IIB3
Explosion Group:
IIA1,
D / IIA,
C / IIB1,
C / IIB2,
C / IIB3
Explosion Group:
IIA1,
D / IIA,
C / IIB1,
C / IIB2,
C / IIB3
Explosion Group:
IIA1,
D / IIA,
C / IIB1,
C / IIB2,
C / IIB3
Un élange explosif peut brûler de différentes façons. Différents facteurs influencent le phénomène , par exemple: la composition chimique du mélange, la possibilité d’ondes de choc, une précompression, la configuration géometrique de l’enceinte de combustion ainsi que la vitesse de propagation de la flamme.
La vidéo explique les différences et les caractéristiques d'une déflagration et d'une détonation.
La caracteristique de transmission de flammes d’un gaz varie selon sa nature et sa composition. Les gaz sont, de ce fait, classés en fonction de leur dangerosité dans des groupes d’explosion. Le critere de classification est l’IEMS = Interstice Expérimental Maximal de Sécurité (en anglais: MESG) caractéristique de la caractéristique de l’inflammabilité du produit mesurée en laboratoire.
L’IEMS est l’interstice maximal du joint entre les deux parties de la chambre interne d’un appareil d’essai qui, lorsque le mélange gazeux interne est enflammé dans des conditions spécifiées, empêche l’inflammation d’un melange gazeux externe á travers un joint de 25 mm de longueur, quelle que soit la concentration du gaz ou de la vapeur dans l’air essayé.
L’IEMS est une propriété du mélange de gaz donné [EN 1127-1:1997]. REMARQUE: la norme IEC/CEI 60079-1 A définit les dispositifs et les méthodes d'’ssai. La capacité d’inflammation la plus élevée est proche de la concentration stœchiométrique du mélange de gaz/air ou vapeur/air.
| Explosion group | Interstice Expérimental Maximal de Sécurité (mm) | NEC | Substances de référence pour tester un arrête-flammes |
|---|---|---|---|
| IIA1* | ≥ 1,14 | Méthane | |
| IIA | > 0,90 | D | Propane |
| IIB1 | ≥ 0,85 | C | Éthène |
| IIB2 | ≥ 0,75 | C | Éthène |
| IIB3 | ≥ 0,65 | C | Éthène |
| IIB | ≥ 0,5 | B | Hydrogène |
| IIC | < 0,5 | B | Hydrogène |
The table shows the categorization of substances into the respective explosion group according to their MESG (IEC 79-1, EN ISO 16852).
