LH/AD
Apagallamas final de línea a prueba de deflagraciones
- Capucha de protección que protege contra el impacto medioambiental (condiciones atmosféricas extremas, nidos de pájaros, etc.)
- Equipo de coste rentable
- Disponible en los tamaños DN 50/2“– hasta DN 800/32“
- Fácil mantenimiento
- Piezas de recambio de coste rentable
- Disponible para temperaturas de operación elevadas
- Protección contra deflagraciones atmosféricas
Función y Descripción
El apagallamas final de línea a prueba de deflagraciones PROTEGO® LH/AD protege contra deflagraciones atmosféricas. El equipo se instala normalmente en las líneas de venteo de tanques o depósitos y plantas que no están presurizados. Para su segura aplicación es importante asegurarse de que no haya peligro de combustión prolongada, por eso habitualmente se instala en líneas que emiten vapor únicamente durante un corto periodo de tiempo. Este equipo evita la transmisión de la llama de la deflagración atmosférica al tanque o a la planta.

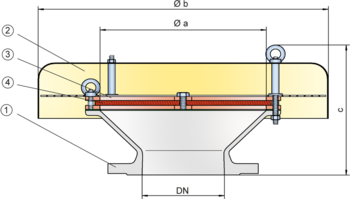

El equipo PROTEGO® LH/AD consta de un cuerpo (1), una capucha de protección (2) y la unidad apagallamas PROTEGO® (3) y está equipado con una capucha de protección de metal. La pantalla de protección está instalada entre la capucha de protección y el cuerpo para evitar que entren pájaros. El ancho de intersticio del filtro de llamas FLAMEFILTER® (4) dependerá del uso al que se destine el apagallamas. La información detallada de las condiciones de operación como la temperatura, el grupo de explosión y la composición del fluido, permite a PROTEGO® seleccionar el mejor apagallamas final de línea a prueba de deflagraciones para su aplicación. La serie PROTEGO® LH/AD final de línea a prueba de deflagraciones se encuentra disponible para los grupos de explosión desde IIA a IIC (grupos NEC de D a B).
El diseño estándar puede utilizarse con temperaturas de operación de hasta +60°C / 140°F. Bajo demanda también pueden fabricarse equipos con homologación especial para temperaturas más altas.
Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Dimensiones
Para seleccionar el tamaño nominal (DN), utilícense los diagramas de caudal en la páginas siguientes
| DN | a | b | c* | c* |
| IIB3 | IIC | |||
| 50 / 2" | 100 / 3.94 | 200 / 7.87 | 175 / 6.89 | 185 / 7.28 |
| 80 / 3" | 150 / 5.91 | 240 / 9.45 | 180 / 7.09 | 195 / 7.68 |
| 100 / 4" | 200 / 7.87 | 295 / 11.61 | 220 / 8.66 | 235 / 9.25 |
| 150 / 6" | 300 / 11.81 | 550 / 21.65 | 260 / 10.24 | 270 / 10.63 |
| 200 / 8" | 300 / 11.81 | 550 / 21.65 | 260 / 10.24 | 270 / 10.63 |
| 250 / 10" | 400 / 15.75 | 600 / 23.62 | 355 / 13.98 | 365 / 14.37 |
| 300 / 12" | 400 / 15.75 | 600 / 23.62 | 340 / 13.39 | 350 / 13.78 |
| 350 / 14" | 600 / 23.62 | 800 / 31.50 | 390 / 15.35 | 400 / 15.75 |
| 400 / 16" | 600 / 23.62 | 800 / 31.50 | 380 / 14.96 | 390 / 15.35 |
| 500 / 20" | 700 / 27.56 | 1000 / 39.37 | 400 / 15.75 | 410 / 16.14 |
| 600 / 24" | 800 / 31.50 | 1200 / 47.24 | 475 / 18.70 | 485 / 19.09 |
| 700 / 28" | 1000 / 39.37 | 1400 / 55.12 | 505 / 19.88 | 515 / 20.28 |
| 800 / 32" | 1200 / 47.24 | 1600 / 62.99 | 550 / 21.65 | 560 / 22.05 |
Selección de materiales para la vivienda
| Diseño | A | B |
| Cuerpo | Acero | Acero inoxidable |
| Capucha de protección | Acero inoxidable | Acero inoxidable |
| Pantalla de protección | Acero inoxidable | Acero inoxidable |
| Unidad apagallamas | A, B | B |
Combinación de materiales para la unidad apagallamas
| Diseño | A | B |
| FLAMMENFILTER® Jaula | Acero | Acero inoxidable |
| FLAMMENFILTER® | Acero inoxidable | Acero inoxidable |
Selección del grupo de explosión
| MESG (IEMS) | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,5 mm | IIC | B |
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
| - | Designation |
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Modelo y especificación
Following designs are available:
Apagallamas final de línea a prueba de deflagraciones, diseño básico | LH/AD |
Diseños especiales disponibles bajo demanda
Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
