FA-I
Apagallamas en línea a prueba de deflagraciones Diseño concéntrico, bidireccional
- Capacidad de caudal optimizada
- Las diferentes series permiten un aumento del tamaño de los discos de filtro FLAMEFILTER® para la brida de conexión dada, lo que implica pérdidas más bajas de presión en el equipo
- La baja pérdida de presión implica bajos costes de operación y de ciclo de vida
- Se puede suministrar una opción con inyectores de limpieza integrados
- La unidad apagallamas modular permite la limpieza y el reemplazo de discos de filtro FLAMEFILTER®
- Diseño bidireccional a prueba de transmisión de la llama
- Protege de deflagraciones para los grupos de explosión IIA y IIB3 (NEC grupos D y C)
- Modelo disponible para temperaturas y presiones de operación elevadas
- Tamaños disponibles desde DN 50 / 2” a DN 1000 / 40”
- El diseño modular reduce el uso de piezas de recambio
Función y Descripción
En el desarrollo del apagallamas en línea a prueba de deflagraciones PROTEGO® FA-I se hizo un esfuerzo especial para optimizar las características del caudal dinámico del fluido. Para un determinado tamaño de conexión del apagallamas se puede elegir el tamaño de conexión de los discos de filtro FLAMEFILTER® de las series 1, 2 y 3 (ver tabla 1) para la capacidad de flujo volumétrico más adecuada. Al instalar el apagallamas a prueba de deflagraciones hay que asegurarse de que la distancia entre la potencial fuente de ignición y el lugar de instalación del equipo no exceden el radio L/D (longitud de la tubería/diámetro de la tubería), con el cual se probó el equipo (ver tabla 4).

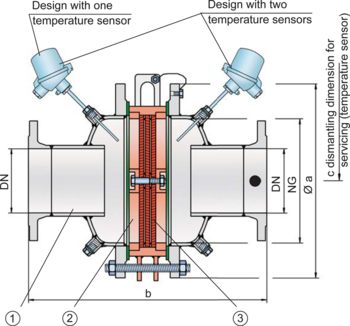

El apagallamas a prueba de deflagraciones es simétrico y ofrece protección bidireccional de la transmisión de la llama. El equipo consta esencialmente de dos partes: del cuerpo (1) y de la unidad apagallamas PROTEGO® (2) en el centro. La unidad apagallamas PROTEGO® es modular y consta de diferentes discos de filtro FLAMEFILTER® (3) y espaciadores firmemente ajustados en la jaula de discos de filtro FLAMEFILTER®. El número de discos de filtro FLAMEFILTER® y su ancho de intersticio depende de las condiciones de uso del apagallamas.
Las condiciones de operación como la temperatura, la presión, el grupo de explosión y la composición del flujo permiten a PROTEGO® seleccionar el mejor apagallamas a prueba de deflagraciones para su aplicación. La serie de apagallamas en línea a prueba de deflagraciones PROTEGO® FA-I está disponible para sustancias de los grupos de explosión IIA y IIB3 (NEC grupos D y C (MESG ≥ 0.65 mm).
El modelo estándar puede usarse hasta una temperatura de operación de +60°C/ 140°F y una presión absoluta de operación de hasta 1,1 bar / 15.9 psi. Bajo demanda se pueden fabricar equipos con homologaciones especiales para presiones y temperaturas más altas (ver tabla 3).
Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Dimensiones
Para seleccionar la serie y tamaño nominal (DN) – la combinación del ancho nominal (NG), rogamos utilicen el diagrama de flujo volumétrico indicado a continuación.
| estándar | |||||||||||||
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 1000 / 40" | 1200 / 48" | 1400 / 56" | 1600 / 64 | |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤ 00 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" | |
| a | 285 / 11.22 | 285 / 11.22 | 340 / 13.39 | 445 / 17.52 | 565 / 22.24 | 670 / 26.38 | 780 / 30.71 | 975 / 38.39 | 1175 / 46.26 | 1405 / 55.31 | 1630 / 64.17 | 1830 / 72.05 | |
| Expl. Gr. | IIA b* | 364 / 14.33 | 364 / 14.33 | 452 / 17.79 | 584 / 22.99 | 638 / 25.12 | 688 / 27.09 | 800 / 31.50 | 900 / 35.43 | 1000 / 39.37 | 1100 / 43.31 | 1350 / 53.15 | 1450 / 57.09 |
| IIB3 b* | 364 / 14.33 | 364 / 14.33 | 464 / 18.27 | 596 / 23.46 | 650 / 25.59 | 700 / 31.50 | 800 / 31.50 | 900 / 35.43 | 1000 / 39.37 | 1100 / 43.31 | 1350 / 53.15 | 1450 / 57.09 | |
| c | 500 / 19.69 | 500 / 19.69 | 520 / 20.47 | 570 / 22.44 | 620 / 24.41 | 670 / 26.38 | 700 / 31.50 | 900 / 35.43 | 1000 / 39.37 | 1100 / 43.31 | 1350 / 53.15 | 1450 / 57.09 |
Selección de materiales para la vivienda
| Diseño | A | B | C |
| Cuerpo | Acero | Acero inox | Hastelloy |
| Junta | PTFE | PTFE | PTFE |
| Unidad apagallamas | A, B | C | D |
Combinación de materiales para la unidad apagallamas
| Diseño | A | C | D |
| FLAMEFILTER® Jaula | Acero | Acero inox | Hastelloy |
| FLAMEFILTER®* | Acero inox | Acero inox | Hastelloy |
| Espaciador | Acero inox | Acero inox | Hastelloy |
Selección del grupo de explosión
| MESG | Expl. Gr. (IEC / CEN) | Grupo de gas & (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Selección de la máxima presión de operación
| Expl. Gr. | DN | 50 / 1" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 800 / 32" |
| NG | 150 / 6'' | 150 / 6'' | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 800 / 32'' | 1000 / 40'' | 1200 / 48'' | 1400 / 56' | 1600 / 64'' | |
| IIA | Pmax | 1,8 / 26.1 | 1,8 / 26.1 | 1,5 / 21.7 | 1,5 / 21.7 | 1,5 / 21.7 | 1,5 / 21.7 | 1,5 / 21.7 | 1,4 / 20.3 | 1,3 / 18.8 | 1,3 / 18.8 | 1,2 / 17.4 | 1,1 / 15.9 |
| IIB3 | Pmax | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 |
Máx. radio L/D admisible
| standard | NG | 150 / 6" | 150 / 6" | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 800 / 32" | 1000 / 40'' | 1200 / 48'' | 1400 / 56'' | 1600 / 64'' |
| DN | 50 / 1" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 800 / 32" | |
| IIA | (L / D)max | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| IIA | Pmax | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,3 / 18.8 | 1,3 / 18.8 | 1,2 / 17.4 | 1,1 / 15.9 |
| IIA | Designation | - | - | - | - | - | - | - | - | - | - | - | |
| IIB3 | (L / D)max | 50 | 50 | 40 | 40 | 35 | 35 | 35 | 30 | 30 | 30 | 25 | 25 |
| IIB3 | Pmax | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 |
| IIB3 | Designation | - | - | X6 | X6 | X7 | X7 | X7 | X8 | X8 | X8 | X9 | X9 |
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
| - | Designation |
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Modelo y especificación
Existen tres diseños diferentes:
Diseño básico a prueba de deflagraciones | FA-I - – |
Apagallamas en línea a prueba de deflagraciones con sensor de temperatura* integrado para la protección adicional contra la combustión a corto plazo de un lado | FA-I - T |
Apagallamas en línea a prueba de deflagraciones con dos sensores de temperatura* integrados para la protección adicional contra la combustión a corto plazo de ambos lados | FA-I - TB |
Equipos especiales adicionales bajo demanda
*Termómetro de resistencia para el grupo de explosión II, categoría (1) 2 (GII cat. (1) 2)
Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
