Apagallamas bidireccional en línea a prueba de deflagraciones para plantas de biogás, plantas de tratamiento de aguas residuales y vertederos. Diseño concéntrico.
- Diseño de última tecnología para instalaciones de biogás, de aguas residuales y para vertederos
- Existe un modelo disponible para temperaturas y presiones de operación más altas
- Diseño compacto con cubierta de fácil acceso
- Fácil mantenimiento sin tener que desmontar la tubería
- La unidad apagallamas modular permite reemplazar y limpiar los discos de filtro FLAMEFILTER® de manera individual
- El diseño modular reduce el coste de las piezas de recambio
- Diseño a prueba de transmisión de la llama de forma bidireccional
- Proporciona protección contra deflagraciones y combustión prolongada para el grupo de explosión IIA1 – metano
- La mínima pérdida de presión implica bajos costes de operación y de mantenimiento
Función y Descripción
El apagallamas en línea a prueba de deflagraciones y combustión prolongada PROTEGO® FA-CN -IIA1 fue desarrollado especialmente para aplicaciones en plantas de biogás, en plantas de tratamiento de aguas residuales y para vertederos. Con este equipo es posible proteger compresores con altas presiones y altas temperaturas de operación. También puede usarse como un equipo en línea a prueba de combustión prolongada, bajo condiciones atmosféricas, sin monitor de temperatura. El apagallamas PROTEGO® FA-CN-IIA1 a prueba de deflagraciones posee un diseño compacto y lleva una tapa de fácil acceso para facilitar el mantenimiento. La unidad apagallamas FLAMEFILTER® puede extraerse con facilidad y limpiarse en poco tiempo sin tener que desmontar la tubería. Al instalar el apagallamas a prueba de deflagraciones hay que asegurarse de que la distancia entre la potencial fuente de ignición y el lugar de instalación del equipo no excede el radio L/D (longitud de la tubería/diámetro de la tubería), para el cual se homologó el equipo. Para este equipo el radio L/D es 50.
El apagallamas en línea a prueba de deflagraciones es simétrico y ofrece protección bidireccional contra la transmisión de la llama. El equipo consta de un cuerpo (1) con una cubierta de fácil acceso (3) y la unidad apagallamas PROTEGO® (2) en el centro. La unidad apagallamas PROTEGO® es modular y consta de diferentes discos de filtro FLAMEFILTER® (3) y espaciadores fi rmemente ajustados en la jaula de discos de filtro FLAMEFILTER® . El número de discos de filtro FLAMEFILTER® y su tamaño de ancho intersticio depende de las condiciones de uso del apagallamas.
Se puede seleccionar el apagallamas a prueba de deflagraciones adecuado de una serie de apagallamas homologados indicando los parámetros de operación como la temperatura, la presión, el grupo de explosión y la composición del fluido. Esta versión de apagallamas PROTEGO® FA-CN-IIA1 protege contra deflagraciones y combustión prolongada del grupo de explosión IIA1 – metano. Los equipos PROTEGO® FA-CN para sustancias de los grupos de explosión IIA, IIB3 y IIC (NEC grupos D, C, y B) se muestran en páginas separadas.
El modelo estándar puede usarse hasta una temperatura de operación de +60°C / 140°F y una presión de operación absoluta de hasta 2.0 bar / 29.0 psi (DN 40/1½” y DN 50/2”) o 1,6 bar / 23.2 (DN 80/3” a DN 300/12”). Bajo demanda se pueden fabricar equipos con homologaciones especiales para presiones y temperaturas más altas (ver tabla 3).
Modelo homologado según la Directiva ATEX y EN ISO 16852 así como según otros estándares internacionales.

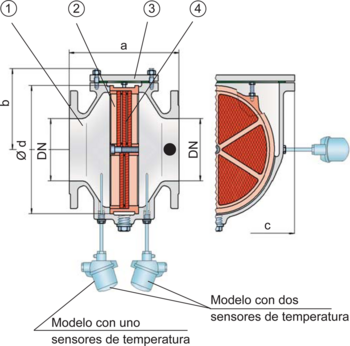

Dimensiones
Para seleccionar el tamaño nominal (DN), se ruega utilizar los diagramas de flujo volumétrico de las páginas siguientes
DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Selección de materiales
Diseño | A | B | |
Cuerpo | Acero | Acero inox | |
Cubierta | Acero | Acero inox | |
Junta | WS 3822* | PTFE | |
Unidad apagallamas | Acero inox | Acero inox |
Selección del grupo de explosión
MESG | Gr. Expl. (IEC / CEN) |
> 1.14 mm | IIA1 |
Selección de la máxima presión de operación
DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
Pmax | 2.0 / 29.0 | 2.0 / 29.0 | 1,6 / 23.2 | 1,6 / 23.2 | 1,6 / 23.2 | 1,6 / 23.2 | 1,6 / 23.2 | 1,6 / 23.2 | 1,6 / 23.2 | 1,6 / 23.2 |
Pmax | 2,5 / 36.3 | 2,5 / 36.3 | 2,5 / 36.3 | 2,5 / 36.3 | 2,5 / 36.3 | 2,5 / 36.3 | 2,5 / 36.3 | 2,5 / 36.3 | ||
Pmax | 4,5 / 65.3 | 4,5 / 65.3 | 4,5 / 65.3 | 4,5 / 65.3 | 4,5 / 65.3 | 4,5 / 65.3 | 4,5 / 65.3 | |||
Pmax | 5 / 72.5 | 5 / 72.5 |
Especificación de la máx. temperatura de operación
≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
- | Designation |
Tipo de bridas de conexión
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Modelo y especificación
Existen tres tipos diferentes de diseño:
Apagallamas básico a prueba de deflagraciones | FA-CN - – |
Apagallamas en línea a prueba de deflagraciones con sensor de temperatura integrado* como protección adicional contra la combustión prolongada en un lado | FA-CN - T |
Apagallamas en línea a prueba de deflagraciones con dos sensores de temperatura integrados* como protección adicional contra la combustión prolongada en ambos lados | FA-CN - TB |
Equipos adicionales especiales bajo demanda.
*Termómetro de resistencia para el equipo del grupo II, categoría (1) 2 (GII cat. (1) 2)
Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
