DR-UN
Apagallamas en línea a prueba de detonaciones estables y deflagraciones con ángulo de 90º y reductor de choque, unidireccional
- Mismas dimensiones que el PROTEGO® DR/U, por lo que es posible su sustitución sin necesidad de modificar las tuberías.
- La jaula suspendida del FLAMEFILTER®permite (4) desmontar y montar rápidamente la unidad apagallamas PROTEGO® completa y sustituir a continuación los FLAMEFILTER® individuales.
- El diseño modular y la óptima disponibilidad de piezas de repuesto garantizan un mantenimiento rápido.
- Sólo tres discos FLAMEFILTER® gracias a la tecnología de amortiguación.
- La baja pérdida de presión se traduce en bajos costes de funcionamiento y del ciclo de vida útil.
- Piezas de repuesto económicas.
Función y Descripción
El apagallamas a prueba de detonaciones PROTEGO® DR-UN se utiliza para proteger sistemas potencialmente explosivos contra deflagraciones en tuberías y detonaciones estables. Ofrece considerables ventajas de mantenimiento y coste gracias a su diseño idéntico al del PROTEGO® DR/U.

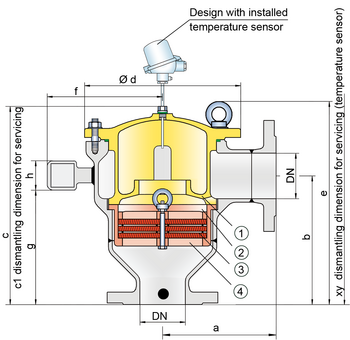

Una vez la detonación entra en el equipo, se absorbe la energía de la onda de choque de la detonación a través del reductor de choque integrado (1) antes de extinguirse la llama en el estrecho intersticio de los discos de filtro FLAMEFILTER® (3).
La unidad apagallamas PROTEGO® (2) consta de diferentes discos de filtro FLAMEFILTER® y de espaciadores firmemente sostenidos en la jaula de discos de filtro FLAMEFILTER® (4). El ancho de intersticio y el número de discos de filtro FLAMEFILTER® están determinados según los datos de operación de la mezcla que corre por la tubería (grupo de explosión, presión, temperatura). Este equipo está homologado para los grupos de explosión de IIA a IIB3 (NEC grupo D a C MESG ≥ 0.65 mm). El modelo estándar está homologado para una temperatura de operación de hasta +60°C / 140°F y una presión de operación absoluta de hasta 1,2 bar / 17,4 psi.
Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Dimensiones
Para seleccionar el tamaño nominal (DN), rogamos usar los diagramas de flujo volumétrico de las páginas siguientes
| DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| a | 100 / 3.94 | 125 / 4.92 | 140 / 5.51 | 150 / 5.91 | 160 / 6.30 | 185 / 7.28 | 250 / 9.84 | 300 / 11.81 | 350 / 13.78 |
| b | 125 / 4.92 | 150 / 5.91 | 160 / 6.30 | 165 / 6.49 | 185 / 7.28 | 195 / 7.68 | 250 / 9.84 | 300 / 11.81 | 350 / 13.78 |
| c | 189 / 7.44 | 214 / 8.43 | 259 / 10.2 | 264 / 10.39 | 307 / 12.09 | 317 / 12.08 | 374 / 14.72 | 464 / 18.27 | 707 / 27.83 |
| c1 | 280 / 11.02 | 310 / 12.20 | 370 / 14.57 | 375 / 14.76 | 485 / 19.09 | 495 / 19.49 | 585 / 23.03 | 705 / 27.75 | 1170 / 46.06 |
| d | 149 / 5.87 | 149 / 5.87 | 210 / 8.27 | 210 / 8.27 | 275 / 10.83 | 275 / 10.83 | 325 / 12.80 | 460 / 18.11 | 620 / 24.41 |
| e | - | - | - | - | 326 / 12.83 | 336 / 13.23 | 403 / 15.87 | 475 / 18.70 | 707 / 27.83 |
| xy | 475 / 18.70 | 500 / 19.69 | 570 / 22.44 | 580 / 22.83 | 690 / 27.17 | 700 / 27.56 | 770 / 30.31 | 905 / 35.63 | 1305 / 51.38 |
Selección de materiales para la vivienda
| Modelo | B | C |
| Cuerpo | Acero | Acero inox |
| Cubierta con reductor de choque | Acero | Acero inox |
| Junta tórica | FPM | PTFE |
| Unidad apagallamas | A | C, D |
Combinación de materiales para la unidad apagallamas
| Diseño | A | C | D | |
| FLAMEFILTER® jaula | Acero | Acero inox | Acero inox | |
| FLAMEFILTER®* | Acero inox | Acero inox | Hastelloy | |
| Espaciador | Acero inox | Acero inox | Hastelloy |
Selección del grupo de explosión
| MESG | Gr. Expl. (IEC / CEN) | Grupo de gas (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Selección de la máxima presión de operación
| Expl. Gr. | DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | - | - | - | 2,0 / 29.0 | 2,0 / 29.0 | 2,0 / 29.0 | 2,0 / 29.0 | 1,2 / 17.4 | 1,6 / 23.2 |
| IIB3 | Pmax | 1,4 / 20.3 | 1,4 / 20.3 | 1,4 / 20.3 | 1,4 / 20.3 | 1, 2 / 17.4 | 1, 2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 | 1,1 / 15.9 |
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Modelo y especificación
Hay dos modelos diferentes disponibles:
Apagallamas en línea básico a prueba de detonaciones | DR-UN- – - – |
Apagallamas en línea a prueba de detonaciones con sensor de temperatura integrado* como protección adicional contra la combustión a corto plazo. | DR-UN-T- – |
*Termómetro de resistencia para los equipos del grupo II, categoría (1) 2 (GII cat. (1) 2)

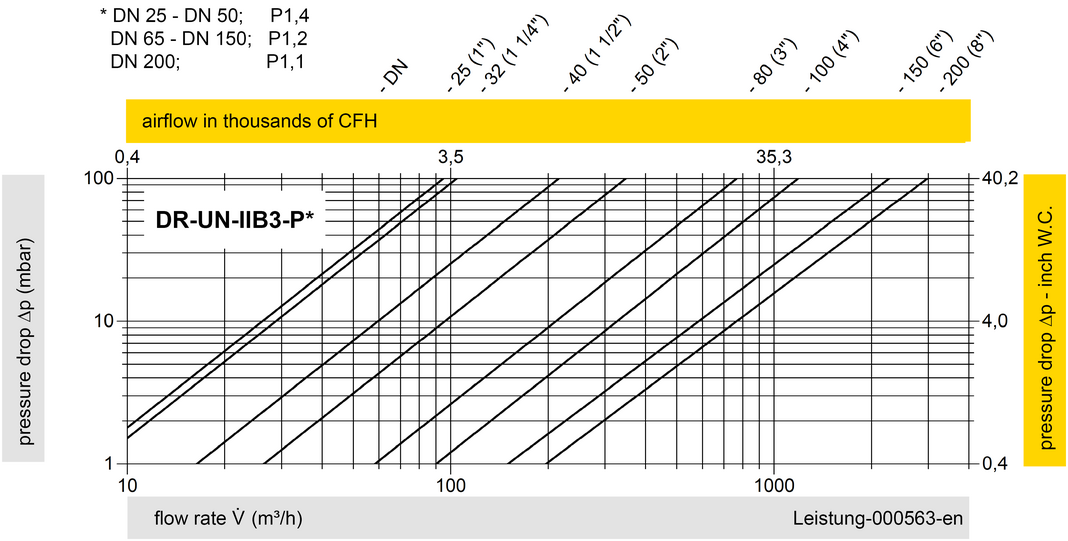

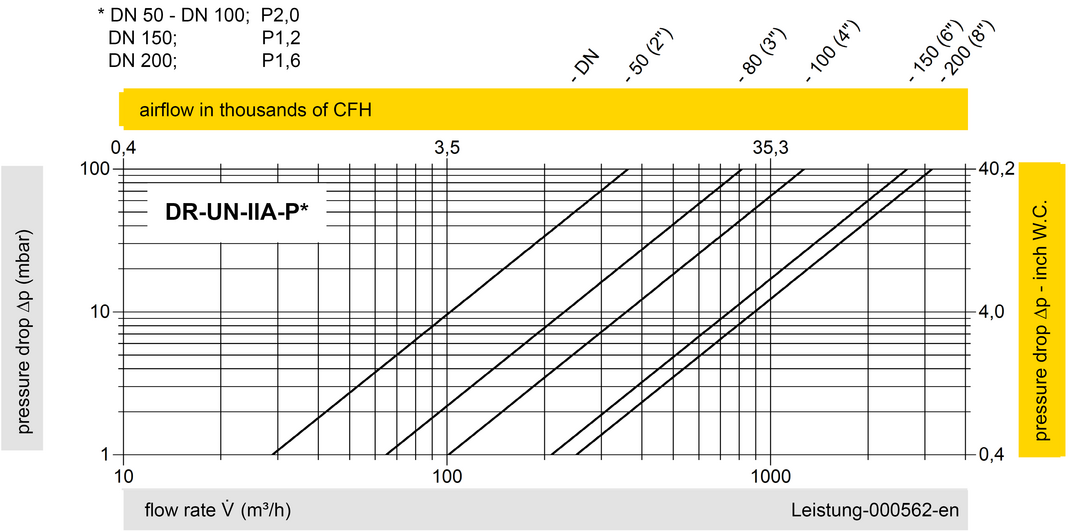

Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
