DA-SB-EO-P1,1
Apagallamas en línea bidireccional a prueba de detonaciones estables y deflagraciones en diseño lineal con tubo de choque, bidireccional
- Rendimiento optimizado del patentado Shock Wave Guide Tube Effect (SWGTE– Efecto onda de choque en el tubo guía)
- Menor número de discos de filtro FLAMEFILTER® si se usa el patentado tubo de choque (SWGTE)
- El diseño modular permite que los discos de filtro FLAMEFILTER® se puedan cambiar de forma individual
- Las diferentes series permiten una pérdida de presión escalable a través de la superficie de los discos de filtro FLAMEFILTER®
- Mínima pérdida de presión y en consecuencia menores gastos en el ciclo de vida y de operación del apagallamas
- Piezas de recambio de coste rentable
- Diseñado para un fácil mantenimiento
- Rango amplio de aplicación para temperaturas y presiones de operación más altas
- Operación bidireccional así como cualquier dirección del caudal y cualquier posición de instalación
- Instalación de sensores de temperatura adicionales posible
Función y Descripción
Los apagallamas en línea a prueba de detonaciones PROTEGO® DA-SB pertenecen a la más nueva generación de apagallamas. Tomando como base la dinámica de los fluidos, la calculación de la dinámica de explosión y la experiencia de décadas en campos de prueba, se desarrolló una línea de productos con mínima pérdida de presión y máxima seguridad. Este apagallamas utiliza el Shock Wave Guide Tube Effect (SWGTE – Efecto onda de choque en el tubo guía) para optimizar el acoplamiento de la parte frontal de la llama y de la onda de choque. El resultado es un apagallamas en línea a prueba de detonaciones sin el clásico reductor de choque y esto conlleva a la utilización de un mínimo de discos de filtro FLAMEFILTER®. Los equipos son simétricos y ofrecen protección bidireccional contra deflagraciones y detonaciones estables. El apagallamas consta esencialmente de dos cuerpos con un tubo de choque integrado (1) y la unidad apagallamas PROTEGO® (2) en el centro. La unidad apagallamas PROTEGO® es modular y consta de diferentes discos de filtro FLAMEFILTER® (3) y espaciadores firmemente contenidos en una jaula de discos de filtro FLAMEFILTER®. El número de discos FLAMEFILTER® y su ancho de intersticio dependen de las condiciones de uso del apagallamas.
Indicando los parámetros de operación como la temperatura, la presión y el grupo de explosión, y la composición del fluido, se puede seleccionar el apagallams adecuado de una serie de equipos homologados. Los apagallamas PROTEGO® DA-SB se encuentran disponibles para todos los grupos de explosión. El modelo estándar puede usarse hasta una temperatura de operación máxima de más de +60°C / 140°F y una presión de operación absoluta de hasta 1.1 bar / 15.9 psi. Se pueden fabricar otros equipos con homologaciones para presiones y temperaturas más altas (ver tabla 3).
Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Dimensiones
Para seleccionar la serie y tamaño nominal (DN) – la combinación del ancho nominal (NG), rogamos utilicen el diagrama de flujo volumétrico indicado a continuación
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ |
| DN | ≤50 / 2" | 65, 80 / 2½", 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" |
| a | 285 / 11.22 | 285 / 11.22 | 340 / 13.39 | 445 / 17.52 | 565 / 22.24 |
| b | 400 / 15.75 | 400 / 15.75 | 500 / 19.69 | 638 / 25.12 | 700 / 27.56 |
| c | 500 / 19.69 | 500 / 19.69 | 520 / 20.47 | 570 / 22.44 | 620 / 24.41 |
Selección de materiales para la vivienda
| Design | A | B | C |
| Housing | Steel | Stainless Steel | Hastelloy |
| Heating jacket (DA-SB-(T)-H-...EO) | Steel | Stainless Steel | Stainless Steel |
| Gasket | PTFE | PTFE | PTFE |
| Flame arrester unit | A, B | B, C, D | D |
Combinación de materiales para la unidad apagallamas
| Modelo | A | B | C | D |
| FLAMEFILTER® Jaula | Acero | Acero inox | Acero inox | Hastelloy |
| FLAMEFILTER®* | Acero inox | Acero inox | Hastelloy | Hastelloy |
| Espaciador | Acero inox | Acero inox | Hastelloy | Hastelloy |
Selección del grupo de explosión
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,59 mm | EO | EO |
Selección de la máxima presión de operación
| DN | ≤50 / 2" | 65, 80 / 2½", 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" |
| NG | 150 / 6'' | 150 / 6'' | 200 / 8'' | 300 / 12'' | 400 / 16'' |
| Pmax | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 |
* diagramas de flujo volumétrico bajo demanda
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmaximum allowable operating temperature in °C |
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Modelo y especificación
Hay cuatro modelos diferentes disponibles:
Apagallamas básico en línea a prueba de detonaciones | DA-SB - – - EO |
Apagallamas en línea a prueba de detonaciones con sensor de temperatura integrado* para la protección adicional contra la combustión prologada por un lado. | DA-SB- T - EO |
Apagallamas en línea a prueba de detonaciones con dos sensores de temperatura integrados* para la protección adicional contra la combustión a corto plazo en ambos lados. | DA-SB- TB - EO |
Apagallamas en línea a prueba de detonaciones con camisa de calefacción | DA-SB- H - EO |
Apagallamas especiales adicionales bajo demanda
*Termómetro de resistencia para el equipo grupo II, categoría (1) 2 (GII cat. (1) 2)

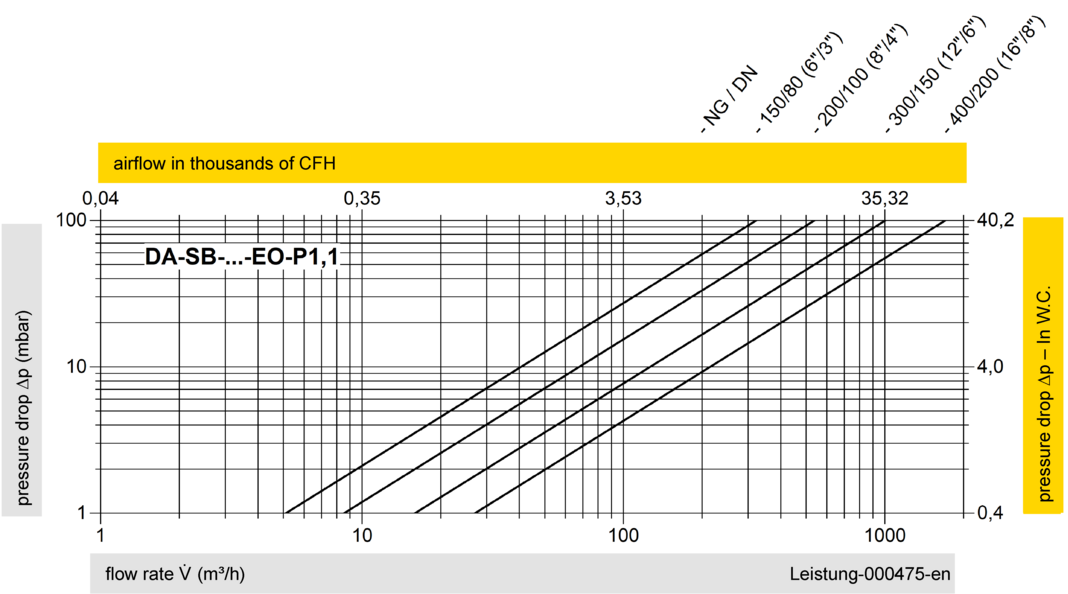

Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
