ZE/WU

Funktion und Beschreibung

Das Zapf- und Entlüftungsventil des Typs PROTEGO^® ZE/WU wird zur flammendurchschlagsicheren Ent- und Belüftung von Rohrleitungen und Apparaten, in denen brennbare Flüssigkeiten gefördert oder verarbeitet werden, sowie zur Entnahme von Flüssigkeitsproben eingesetzt.

Es handelt sich bei diesen Armaturen um Deflagrationsendsicherungen. Wenn bei einem Entlüftungsvorgang die ausströmenden Gas/ bzw. Produktdampf/Luft-Gemische zur Entzündung kommen, wird ein Flammendurchschlag in das zu schützende Anlagenteil verhindert.

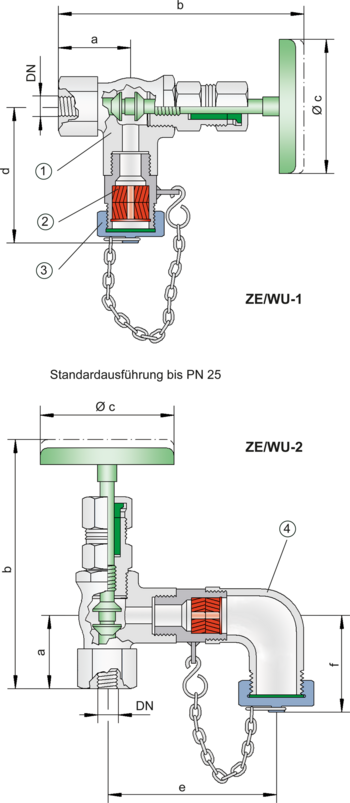

Das Zapf- und Entlüftungsventil PROTEGO^® ZE/WU besteht aus einem Muffeneckventil in Druckstufe PN25 (1) mit Handrad als Standardausführung und Anschlussinnengewinde (Rohrgewinde G½" bis G1") sowie der Flammensicherung (2) mit Verschlusskappe (3). Optional ist als Auslauf für Produktentnahmen das Winkelstück (4) lieferbar. Die PROTEGO^® Flammensicherung (2) besteht aus Käfig mit FLAMMENFILTER^®.

Das Öffnen des Ventils erfolgt mit Handrad. Zur Produktentnahme ist ein geeignetes Auffanggefäß bereitzuhalten.

Einfache robuste Ausführung. Geeignet für nahezu alle brennbaren Flüssigkeiten. Die Einbaulage der Armaturen ist beliebig.

Flammendurchschlagsicherheit wird gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen der Explosionsgruppen bis IIB bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut gewährleistet.

Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
