VN-VU
Unterdruckventil
- 10% Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Vakuumhaltung im System
- hohe Strömungsleistung
- Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
- im explosionsgefährdeten Bereich einsetzbar
- selbsttätiger Kondensatabfluss
Funktion und Beschreibung
Das Ventil des Typs PROTEGO® VN-VU ist ein hoch entwickeltes Unterdruckventil. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet Schutz vor unzulässigem Unterdruck bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom zuzuführen.

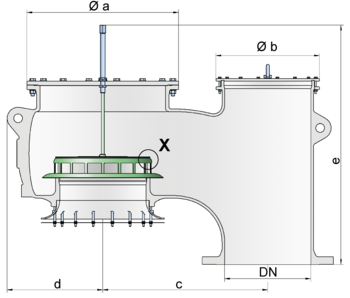

Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch einen Ventilsitz aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) gewährleistet. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Maßtabelle
| DN | 400 / 16" |
| a | 690 |
| b | 470 |
| c | 750 |
| d | 435 |
| e | 1086 |
Materialauswahl für Gehäuse
| Ausführung | A | C | D |
| Gehäuse | Aluminium | Edelstahl | Tieftemperaturstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
| schutzgitter | Edelstahl | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE | PTFE |
Auswahl Material Unterdruckventilteller
| Ausführung | C | D | E | F |
| Druckstufe [mbar] | < -4,4 | >=-4,4 bis -7,6 | >=-7,6 bis -13,2 | >=-13,2 |
| Max. Gegendruck [mbar] | 245 | 1690 | 580 | 2000 |
| Ventilteller | Aluminium, dünn | Aluminium, dick | Edelstahl, dünn | Edelstahl, dick |
| Abdichtung | metallisch | metallisch | metallisch | metallisch |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet.
Unterdruckventil in Grundausführung | VN-VU |
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Unterdruck: | -2.6 mbar | -25 mbar | |

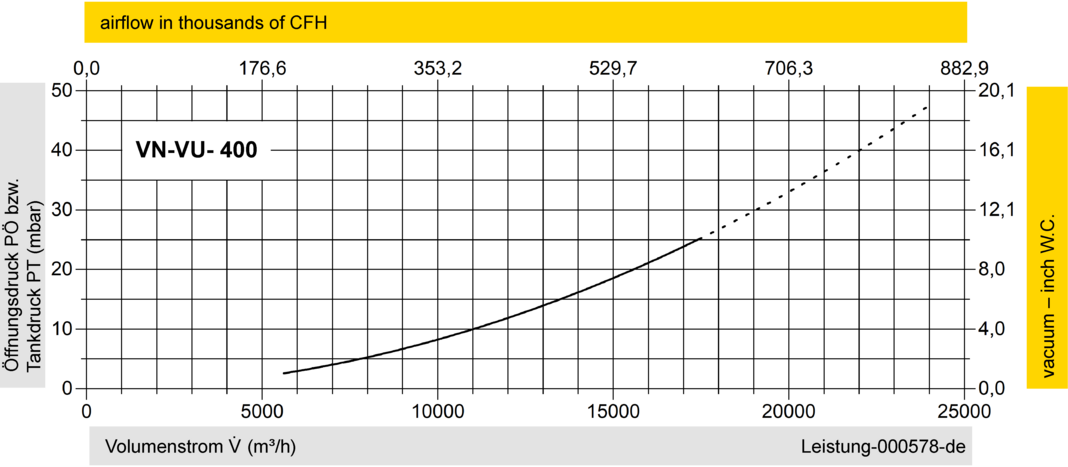

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
