VD/SV-PA(L)
Über- und Unterdruckventil mit Anschlussstutzen für Abgasleitung
- 10% Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
- sehr hohe Strömungsleistung
- im explosionsgefährdeten Bereich einsetzbar
- selbsttätiger Kondensatabfluss
- wartungsfreundlicher Aufbau
- beste Technologie für API-Tanks
Funktion und Beschreibung
Das Ventil des Typs PROTEGO® VD/SV -PA(L) ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil für sehr hohe Strömungsleistungen. Es wird vor allem als Armatur zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis nahe zum Ansprechdruck Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Die Produktdämpfe können über eine Sammelleitung abgeführt werden, die an dem Rohrleitungsflansch an der Druckseite angeschlossen ist.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt.
Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

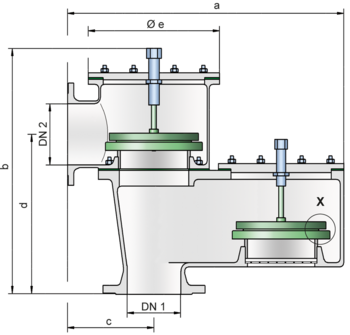

VD / SV-PA | |||||||
DN 1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
DN 2 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
a | 405 | 480 | 600 | 805 | 925 | 1010 | 1010 |
b | 390 | 485 | 550 | 660 | 780 | 875 | 875 |
c | 150 | 180 | 200 | 250 | 300 | 305 | 305 |
d | 240 | 300 | 330 | 390 | 480 | 555 | 582 |
e | 165 | 192 | 240 | 350 | 390 | 460 | 460 |
VD / SV-PAL | |||||||
DN 1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
DN 2 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" |
a | 395 | 445 | 565 | 770 | 895 | 1010 | 1010 |
b | 400 | 485 | 550 | 655 | 775 | 875 | 885 |
c | 140 | 143 | 165 | 216 | 267 | 305 | 305 |
d | 255 | 308 | 355 | 417 | 505 | 582 | 603 |
e | 165 | 192 | 240 | 350 | 390 | 460 | 460 |
Materialauswahl für Gehäuse
Ausführung | A | B | C |
Gehäuse | Aluminium | Stahl | Edelstahl |
Heizmantel (VD / SV-PA(L)-H-...) | – | Stahl | Edelstahl |
Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
Dichtung | PTFE | PTFE | PTFE |
Auswahl Material Überdruckventilteller
Ausführung | A | B | C | D | E | F |
Druckstufe [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis +35 | >+35 bis +60 | >+14 bis +35 | >+35 bis +60 |
Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Auswahl Material Unterdruckventilteller
Ausführung | A | B | C | D | E | F |
Druckstufe [mbar] | -2,0 bis -3,5 | <-3,5 bis -14 | <-14 bis -35 | <-14 bis -35 | <-35 bis -60 | <-35 bis -60 |
Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Flanschanschlussart
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert. Die Ausführung (L) ist zu wählen, wenn der Anschlussstutzen für die Abgasleitung eine Nennweite größer als die Nennweite des Tankstutzens ist.
Es stehen vier Ausführungen zur Auswahl:
Über- und Unterdruckventil in Grundausführung | VD/SV-PA - - |
Über- und Unterdruckventil mit Heizmantel | VD/SV-PA - H |
Über- und Unterdruckventil mit DN2 > DN1 | VD/SV-PAL - - |
Über- und Unterdruckventil mit DN2 > DN1 mit Heizmantel | VD/SV-PAL - H |
Weitere Sonderarmaturen auf Anfrage
Das Ventil ist in den Druckstufen für Über- und Unterdruck nahezu beliebig kombinierbar. Bei Überschreitung einer Differenz zwischen Druck und Vakuum von 150 mbar kommen Sonderventilteller zum Einsatz.
Druckeinstellungen
Überdruck: | +2.0 mbar | +60 mbar | |
Unterdruck: | -2.0 mbar | -60 mbar | |
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
