VD/SV-AD, VD/SV-ADL
Über- und Unterdruckventil deflagrationssicher
- 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck wegen der 10%-Technologie nahe beim Öffnungsdruck, dadurch bessere Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40% oder 100%- Technologie arbeiten
- dieses Ventil öffnet später und schließt früher als konventionelle Ventile
- Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
- als Schutzsystem nach ATEX im explosionsgefährdeten Bereich einsetzbar
- Schutz gegen atmosphärische Deflagrationen durch FLAMMENFILTER®
- PROTEGO® Flammensicherung in Ventil integriert, spart Platz, Gewicht und Kosten
- PROTEGO® Flammensicherung weitgehend vor Verschmutzen und Verkleben durch Produktdämpfe geschützt
- minimaler Druckverlust der PROTEGO® Flammensicherung
- größere Strömungsleistung
- flammendurchschlagsicherer Kondensatabfluss
- wartungsfreundliche Konstruktion
- bestmögliche Technologie für API-Tanks
Funktion und Beschreibung
Das deflagrationssichere Ventil des Typs PROTEGO® VD/SV -AD(L) ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit integrierter PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Über- und Unterdruck bzw. verhindert Lufteintritt und unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das deflagrationssichere Ventil PROTEGO® VD/SV-AD(L) ist für Stoffe der Explosionsgruppen IIA bis IIB3 einsetzbar.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung den Öffnungsdruck. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank. Entsprechend ist auch die Unterdruckseite gegenüber atmosphärischer Deflagration gesichert.
Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000).
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

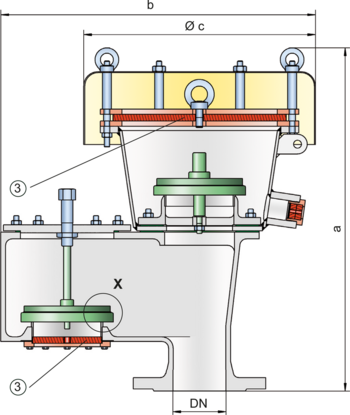

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| VD / SV-AD | VD / SV-ADL | |||
| DN | 80 / 3" | 100 / 4" | 100 / 4" | 150 / 6" |
| a | 540 | 565 | 650 | 760 |
| b | 475 | 575 | 700 | 855 |
| c | 350 | 350 | 600 | 600 |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Abdeckhaube | Edelstahl | Edelstahl |
| Flammensicherungen | A, B | B |
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | +3,5 bis +5 | >+5,0 bis +14 | >+14 bis +35 | >+14 bis +35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | PTFE |
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | -2,0 bis -3,5 | <-3,5 bis -14 | <-14 bis -35 | <-14 bis -35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | PTFE |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Das Ventil ist in den Druckstufen für Überdruck und Unterdruck nahezu beliebig kombinierbar.
Die Ventilteller sind gewichtsbelastet.
Es stehen zwei Ausführungen zur Auswahl:
Über- und Unterdruckventil in Ausführung mit Standardgehäuse | VD/SV-AD |
Über- und Unterdruckventil in Ausführung mit erweitertem Gehäuse | VD/SV-ADL |
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +3.5 mbar | +35 mbar | |
| Unterdruck: | -2.0 mbar | -35 mbar | |
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
