UB/VF
Unterdruckmembranventil deflagrationssicher
- hervorragende Dichtheit und damit geringstmögliche Produktverluste und Umweltbelastungen
- Ansprechdruck nahe beim Öffnungsdruck, dadurch optimale Druckhaltung im System
- hohe Strömungsleistung
- als Schutzsystem nach ATEX im explosionsgefährdeten Bereich einsetzbar
- Schutz gegen atmosphärische Deflagrationen für Produkte bis Explosionsgruppe IIB3
- minimaler Druckverlust der PROTEGO® Flammensicherung
- optimale Frostsicherheit
- selbsttätiger Kondensatabfluss
- Überwachung der Belastungsflüssigkeit durch Höhenstandsanzeiger
- leichte Betriebsüberwachung und Wartung durch einfaches Aufklappen des Ventilaufsatzes
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER® und Membrane
- insbesondere geeignet für Problemprodukte wie z.B. Styrol, Acrylat usw.
Funktion und Beschreibung
Das weltweit einzigartige, deflagrationssichere Membranventil des Typs PROTEGO® UB/VF ist ein hoch entwickeltes Unterdruckventil mit dynamischer und statischer PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur flammendurchschlagsicheren Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Unterdruck bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen. Das Membranventil PROTEGO® UB/VF hat sich seit vielen Jahren unter den vielfältigsten Betriebsbedingungen der Mineralöl- und Chemieindustrie hervorragend bewährt und arbeitet zuverlässig auch bei Problemprodukten wie Styrol oder Acrylat. Aufgrund der Membranbelastung mit frostsicherer Flüssigkeit ist dieses Ventil auch unter extremen klimatischen Bedingungen einsetzbar und weist eine sehr hohe Betriebssicherheit auf. Das Ventil PROTEGO® UB/VF ist für Stoffe der Explosionsgruppe IIB3 verfügbar.

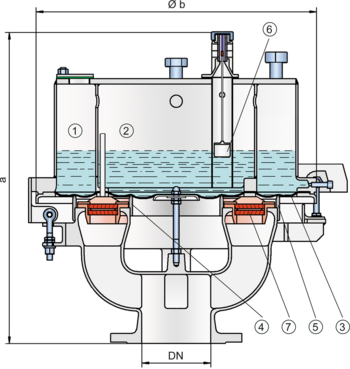

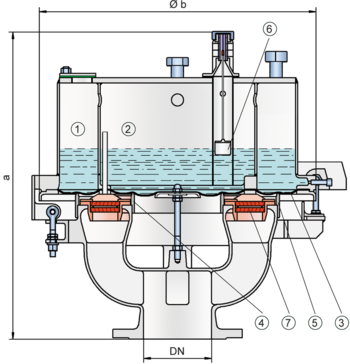

Bei Unterdruck im Tank wird dieser durch Druckausgleichsrohre in die Unterdruckkammern (1) und (2), die miteinander in Verbindung stehen, übertragen. Dadurch wird das Gewicht der Belastungsflüssigkeit aufgehoben, und der Atmosphärendruck hebt die Membrane (3) an den beiden Ventilsitzringen (innen (4) und außen (5) an. Das Ergebnis ist eine Belüftung des Tanks. Die Unterdruckeinstellung wird über die Füllhöhe der Belastungsflüssigkeit justiert und kann über einen Schwimmer mit Zeigerkappe (6) kontrolliert werden.
Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. dadurch erzielt, dass sich die Membrane aufgrund der Flüssigkeitsbelastung auch bei steigendem Betriebsunterdruck und damit geringer werdender Flächenpressung den Ventilsitzkonturen gut anschmiegt. Dadurch werden die bei konventionellen Tellerventilen bekannten Schleichmengen weitestgehend vermieden. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Bei äußeren, atmosphärischen Deflagrationen kann – insbesondere bei sehr geringen Druckeinstellungen – der Explosionsdruck die Membrane an den Ventilsitzringen gegebenenfalls anheben. Ein Durchzünden in den Tank wird aufgrund der eingebauten PROTEGO® Flammensicherung (7) verhindert. Auch bei einer für Wartungszwecke aufgeklappten Armatur verhindert die PROTEGO® Flammensicherung als statische Flammensperre einen durch eine atmosphärische Deflagration hervorgerufenen Flammendurchschlag in den Tank.
Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000).
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | Unterdruck | 80 / 3" | Unterdruck | 100 / 4" | 150 / 6" |
| a | bis -28 mbar | 615 | bis -22 mbar | 645 | 680 |
| a | < -28 mbar | 765 | < -22 mbar | 795 | 830 |
| b | 410 | 485 | 590 |
Materialauswahl für Gehäuse
| Ausführung | C | D |
| Gehäuse | Grauguss | Edelstahl |
| Ventilaufsatz | Edelstahl | Edelstahl |
| Heizschlange (UB / VF-H-...) | Edelstahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl |
| Dichtung | FPM | PTFE |
| Membrane | A, B | A, B |
| Flammensicherung | A | C |
Materialauswahl
| Ausführung | A | B |
| Membrane | FPM | FEP |
Materialkombinationen der Flammensicherung
| Ausführung | C |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
| Zwischenlage | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Die Membrane ist flüssigkeitsbelastet.
Unterdruckmembranventil in Grundausführung | UB/VF - – |
Unterdruckmembranventil mit Heizschlange (max. Heizmediumtemperatur +85°C) | UB/VF - H |
Neben der Standardausführung werden auf Anfrage auch eine Reihe speziell entwickelter Sonderkonstruktionen geliefert (z.B. für Acrylat- oder Styrol-Lagertanks usw.), die in besonderer Weise den Anforderungen der bei diesen Produkten gegebenen Betriebsbedingungen gerecht werden.
Druckeinstellungen
| Unterdruck: | -3.5 mbar | -35 mbar | |
Volumenstromdiagramm
UB/VF DN80 Unterdruck
UB/VF DN100 Unterdruck
UB/VF DN150 Unterdruck
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
