SV/T-0-H
Unterdruckventil in beheizbarer Sonderausführung
- hervorragende Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- hohe Strömungsleistung
- Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
- im explosionsgefährdeten Bereich einsetzbar
- vollständige Mantelbegleitheizung bis zum Flansch ohne Kältebrücken
- maximal zulässige Heizmediumtemperatur von 320°C (bei 6 bar)
- zusätzliche Vorwärmung der eingesaugten Luft in Sonderausführung möglich
- in Sonderausführung mit beheizbarem Ventildeckel lieferbar
- eine Ventiltellerhaube verhindert die Verstellung des Ansprechdrucks durch Staubablagerungen oder Kondensat
- stabile Gehäusekonstruktion
- in Sonderausführung mit Anlüftvorrichtung lieferbar
Funktion und Beschreibung
Das Ventil des Typs PROTEGO® SV/T-0-H ist ein hoch entwickeltes Unterdruckventil, dessen Ventilgehäuse mit einem bis zum Flansch beheizbaren Doppelmantel ausgeführt ist. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten unter schwierigen Betriebsbedingungen eingesetzt. Dazu zählen extreme Witterungsbedingungen oder Produkte, die temperaturabhängig zur Polymerisatbildung, zum Verkleben oder zu anderen die Funktion negativ beeinflussenden Ablagerungen neigen (z.B. Bitumen, Teer, Stäube …). Das Ventil bietet Schutz vor unzulässigem Unterdruck bzw. verhindert Lufteintritt bis zum Ansprechdruck.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 40% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

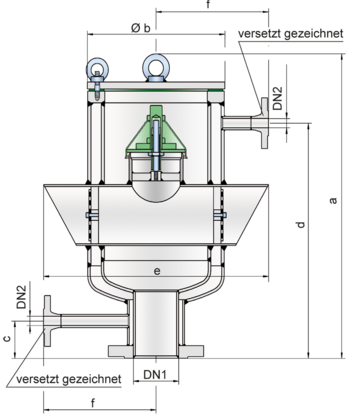

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN1 | 80 / 3" * | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" |
| DN2 | 15 / ½" | 15 / ½" | 15 / ½" | 15 / ½" | 15 / ½" |
| a | 570 | 570 | 720 | 920 | 1050 |
| b | 275 | 275 | 355 | 405 | 508 |
| c | 70 | 70 | 60 | 70 | 70 |
| d | 440 | 440 | 590 | 790 | 920 |
| e | 450 | 450 | 650 | 750 | 950 |
| f | 225 | 225 | 260 | 300 | 350 |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Heizmantel | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE |
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | -7,0 bis -25 | -10 bis -30 | -30 bis -50 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Ventiltellerhaube | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | metallisch | metallisch | metallisch |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet.
Unterdruckventil in Grundausführung mit Heizmantel | SV/T - 0 - H |
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Unterdruck: | -7 mbar | -50 mbar | |
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
