Funktion und Beschreibung

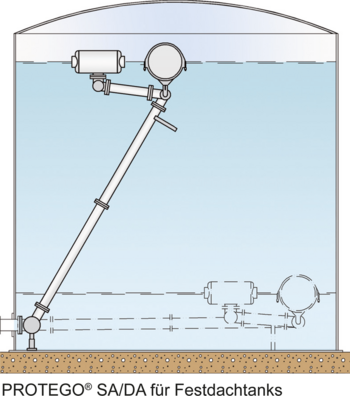

Festdachtanks (z.B. Sloptanks) werden mit schwimmenden Oberflächenabsauganlagen PROTEGO® SA/DA ausgerüstet, um die Flüssigkeit an der Flüssigkeitsoberfläche abzuführen. Dabei wird die Einlauföffnung, abhängig vom Flüssigkeitsstand, mit einem oder mehreren Schwimmern immer mit der Flüssigkeitsoberfläche bewegt. So wird gewährleistet, dass stets Medium abgeführt werden kann.Maße
Lieferbare Nennweiten: DN 50 bis DN 150 für Festdachtanks.
Weitere Nennweiten, Materialien und Sonderlösungen sind möglich, müssen aber im Einzelfall geprüft werden.
Materialauswahl
Schwimmende Oberflächenabsauganlagen PROTEGO® SA/DA werden nach Kundenanforderung und unter Berücksichtigung des Lagermediums und des jeweiligen Tankes konstruiert und gefertigt. Sie sind ausgelegt für einen langjährigen Betrieb im vollen Mediumkontakt. Wir verwenden C-Stahl oder Edelstahl für stark beanspruchte Komponenten bzw. aggressive Medien.
Auswahl und Auslegung
PROTEGO®´s langjährige Erfahrung fließt als durchdachte Lösung in die Lieferung der schwimmenden Oberflächenabsauganlagen ein. Dies beinhaltet volle Projekt-Dokumentation mit Ausführungszeichung unter Berücksichtigung von Tankeinbauten (optionale Einbauprüfung) und bei Bedarf eine Inspektion der installierten Anlagen vor Inbetriebnahme.
Herz einer jeden Absauganlage sind die hochbelastbaren Rohrdrehgelenke, die ausgelegt sind, wartungsfrei über viele Jahre im vollen Mediumkontakt zu arbeiten. Der Tankbetreiber erhält durch diese Auslegung Betriebssicherheit. Unvorhergesehenen und teuren Reparaturen mit Stillstandzeiten ganzer Tankanlagen wird vorgebeugt.
Die Rohrdrehgelenke werden
- aus Festigkeitsgründen in Stahl und Edelstahl gefertigt
- mit einer wartungsfreien Lebensdauerschmierung geschmiert
- zur Optimierung der Ausfallsicherheit mit einem zweireihigen Kugellager mit extra großen Kugel ausgestattet.
Schwimmende Oberflächenabsauganlagen PROTEGO® SA/DA erhalten einen Skimmer-Schwimmer, der die Funktion übernimmt, das eingelagerte Medium an der Flüssigkeitsoberfläche abzusaugen. Die Auslegung dieses Schwimmers erfolgt in Abhängigkeit mehrerer Faktoren, ausschlaggebend ist jedoch vor allem die Dichte des Mediums.
Der erforderliche Auftrieb zum Bewegen der Anlage wird, wenn möglich, ebenfalls vom Skimmer-Schwimmer erzeugt. Falls erforderlich, kommt ein zusätzlicher Auftriebsschwimmer zum Einsatz, welcher das Hauptgewicht der Anlage trägt.
Die eingesetzten Schwimmer werden ausschließlich aus hochwertigen Edelstählen gefertigt und einer 100%-igen Druckprüfung unterzogen.
"Made in Germany"
PROTEGO® `s schwimmende Oberflächenabsauganlagen sind hergestellt „Made in Germany“ und garantieren einen langjährigen und störungsfreien Tankbetrieb.
Ausführungsarten- und Spezifikation
Schwimmende Oberflächenabsauganlagen PROTEGO® SA/DA werden nach Kundenanforderung und unter Berücksichtigung des Lagermediums und des jeweiligen Tankes konstruiert und gefertigt. Sie sind ausgelegt für einen langjährigen Betrieb im vollen Mediumkontakt. Wir verwenden C-Stahl oder Edelstahl für stark beanspruchte Komponenten bzw. aggressive Medien.

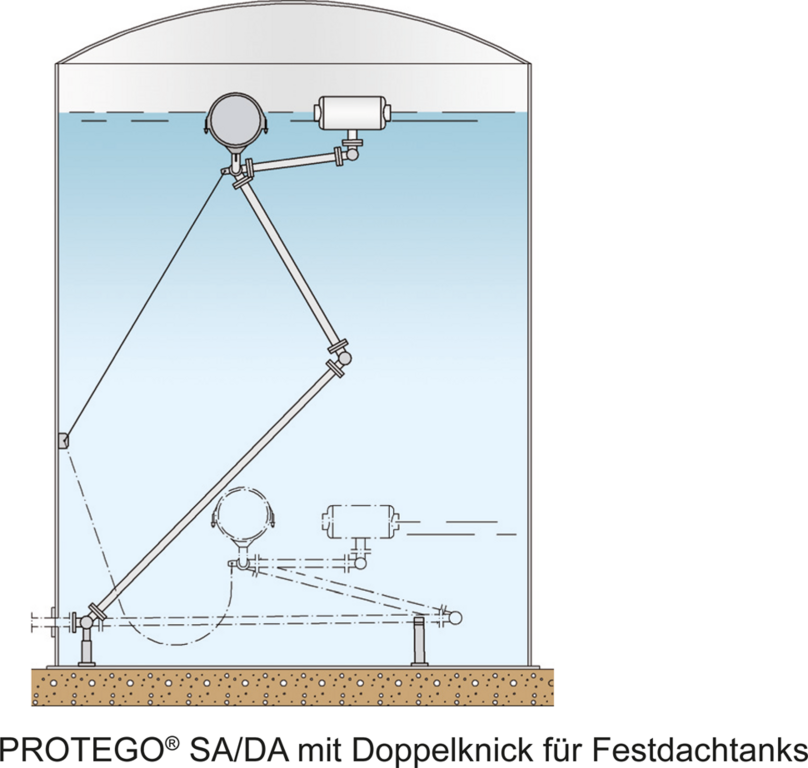

PROTEGO® SA/DA mit Doppelknick für Festdachtanks
