P/EBR-E-IIB1
Überdruckventil deflagrations- und dauerbrandsicher
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck nahe beim Öffnungsdruck, dadurch optimale Druckhaltung im System
- Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
- als Schutzsystem nach ATEX im explosionsgefährdeten Bereich einsetzbar
- deflagrations- und dauerbrandsicher gegenüber Alkohol/Luft- Gemischen der Explosionsgruppe IIB1
- hohe Strömungsleistung durch größeren FLAMMENFILTER® Querschnitt
- Schutz gegen atmosphärische Deflagrationen und Dauerbrand durch FLAMMENFILTER®
- PROTEGO® Flammensicherung im Ventil integriert, spart Platz, Gewicht und Kosten
- PROTEGO® Flammensicherung weitgehend vor Verschmutzen und Verkleben durch Produktdämpfe geschützt
- minimaler Druckverlust der PROTEGO® Flammensicherung
- flammendurchschlagsicherer Kondensatabfluss
- wartungsfreundliche Konstruktion
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER® und Ventilteller
Funktion und Beschreibung
Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® P/EBR-E ist ein hoch entwickeltes Überdruckventil für große Strömungsleistungen mit integrierter PROTEGO® Flammensicherung, das speziell im Bereich der Ethanolherstellung, –verarbeitung und -lagerung seine Anwendung findet. Es wird vor allem als Armatur zur flammendurchschlagsicheren Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® P/EBR-E ist für Stoffe der Explosionsgruppe IIB1 verfügbar und hier besonders gegenüber Alkohol/Luft- Gemischen (z.B. Ethanol/Luft) deflagrations- und dauerbrandsicher.
Das Ventil arbeitet proportional. Dabei sind die Ansprechdrücke entsprechend dem Proportionalverhalten zu wählen (z.B. 10%, 40% oder 100% Drucksteigerung vom Ansprechdruck bis zum Öffnungsdruck, bei dem die erforderliche Ventilleistung erreicht wird). Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht.
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube klappt auf, sobald das Schmelzelement (4) diese freigibt.
Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000).
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 80 / 3" | 80 / 3" | 100 / 4" | 100 / 4" |
| Überdruck | ≤ +80 mbar | > +80 mbar | ≤ +80 mbar | > +80 mbar |
| a | 353 | 353 | 353 | 353 |
| b | 345 | 505 | 345 | 505 |
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Heizmantel (P / EBR-E-H-...) | Stahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
Materialkombinationen der Flammensicherung
| Ausführung | A |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
| Zwischenlagen | Edelstahl |
Auswahl Material Ventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | +3,5 bis +5,0 | >+5,0 bis +14 | >+14 bis +210 | >+14 bis +210 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | PTFE |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Bei Einstelldrücken >80 mbar wird eine verlängerte Bauform verwendet.
Es stehen zwei Ausführungen zur Auswahl:
Überdruckventil in Grundausführung | P/EBR - E - – |
Überdruckventil mit Heizmantel (max. Heizmediumtemperatur +85°C) | P/EBR - E - H |
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +3.5 mbar | +210 mbar | |

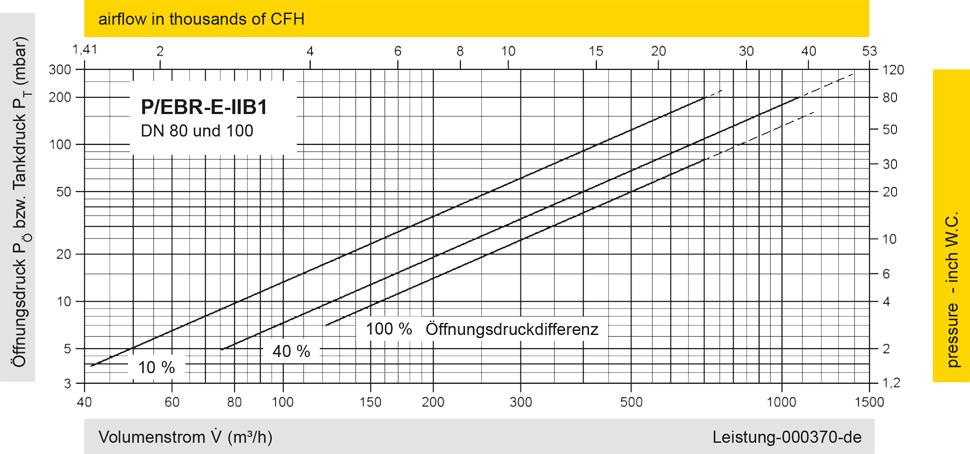

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
