LH/AD-T
Deflagrations- und kurzzeitbrandsichere Ent- und Belüftungshaube
- Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen verfügbar für DN 50/2“- bis DN 800/32“-Leitungen
- einfache Wartung
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen
- bietet Sicherheit bei atmosphärischen Deflagrationen und
- kurzzeitigen Abbrand
- niedrige Betriebs- und Lifecyclekosten
- preiswerte Flammendurchschlagsicherung
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Ent- und Belüftungshaube des Typs PROTEGO® LH/AD-T wird zur Absicherung von Druckausgleichöffnungen druckloser Anlagen und Behälter sowie zur Absicherung von Entspannungsleitungen eingesetzt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und kurz anhaltenden Abbrand auf der PROTEGO® Flammensicherung. Die Armatur ist mit einem Temperatursensor ausgestattet, der einen Brand auf dem FLAMMENFILTER® (4) schnell detektiert. Nachgeschaltete Maßnahmen, wie Inertisierung oder Abschiebern von Leitungen bringen dann die Anlage innerhalb von 60 Sekunden in einen sicheren Zustand und löschen den Brand auf der PROTEGO® Flammensicherung. Die Armatur verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagrationen in das Innere eines Behälters oder einer Anlage.

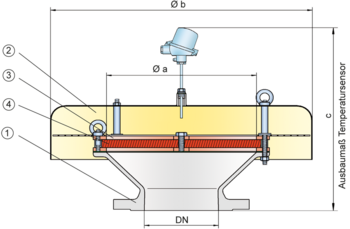

Geräte vom Typ PROTEGO® LH/AD-T bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armaturen sind mit einer festen Wetterschutzhaube aus Metall verschlossen. Ein Schutzgitter zwischen Haube und Gehäuse verhindert das Eindringen von Fremdkörpern und Tieren. In Abhängigkeit von den Einsatzbedingungen werden die Höhe und die Spaltweite der FLAMMENFILTER® abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung ausgewählt werden. Flammendurchschlagsicherungen der Baureihe PROTEGO® LH/AD-T sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIC verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Temperaturen erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | a | b | c* | c* |
| IIB3 | IIC | |||
| 50 / 2" | 100 | 240 | 530 | 550 |
| 80 / 3" | 150 | 295 | 560 | 580 |
| 100 / 4" | 200 | 350 | 585 | 605 |
| 150 / 6" | 300 | 600 | 630 | 655 |
| 200 / 8" | 300 | 600 | 630 | 655 |
| 250 / 10" | 400 | 800 | 750 | 770 |
| 300 / 12" | 400 | 800 | 740 | 760 |
| 350 / 14" | 600 | 1000 | 800 | 820 |
| 400 / 16" | 600 | 1000 | 790 | 815 |
| 500 / 20" | 700 | 1200 | 810 | 835 |
| 600 / 24" | 800 | 1200 | 935 | 960 |
| 700 / 28" | 1000 | 1500 | 975 | 995 |
| 800 / 32" | 1200 | 1700 | 1015 | 1035 |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Edelstahl | Edelstahl |
| Schutzgitter | Edelstahl | Edelstahl |
| Flammensicherung | A, B | B |
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,5 mm | IIC | B |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:
Ent- und Belüftungshaube in Grundausführung | LH/AD-T |
Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
