FA-CN-IIC
Deflagrationsrohrsicherung für Wasserstoff/Luft-Gemische, konzentrische Bauform, beidseitig wirkend
- optimale Absicherung für beliebige Wasserstoff/Luft- Gemische
- maximale Durchlässigkeit für Zweiphasengemische
- kompakte Bauform
- einfachste Wartung ohne Demontage der Rohrleitung
- modularer Aufbau ermöglicht Reinigung Erneuerung
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- bietet Sicherheit bei Deflagrationen für alle Explosionsgruppen
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-CN ist durch ihre kompakte und wartungsfreundliche Bauweise gekennzeichnet. Der spezielle Bautyp PROTEGO® FA-CN-IIC wurde für Wasserstoffanwendungen der Explosionsgruppe IIC entwickelt. Die Armatur zeichnet sich besonders durch relativ große FLAMMENFILTER® Spaltweiten - bezogen auf IIC - aus, die zum einen geringen Druckverlust bewirken und zum anderen für kleine Flüssigkeitstropfen bzw. Partikel durchlässig sind. Bei dem wartungsfreundlichen Gerät kann mit wenigen Handgriffen die PROTEGO® Flammensicherung entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Beim Einbau der Armatur ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/Rohrdurchmesser), einen bestimmten, von der Baugröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet.

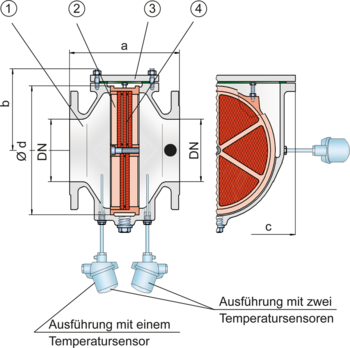

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus einem Gehäuse (1) mit integrierter PROTEGO® Flammensicherung (2) und einem Deckel (3). Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Sicherung werden Anzahl und Spaltweite der FLAMMENFILTER ® abgestimmt. Die Flammendurchschlagsicherungen vom Typ PROTEGO® FA-CN-IIC bietet Sicherheit gegen Deflagrationen von Brennstoff/Luft-Gemischen der Explosionsgruppe IIC. Für PROTEGO® FA-CN Geräte der Explosionsgruppen IIA1 sowie IIA bis IIB3 stehen gesonderte Typenblätter zur Verfügung.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Flammensicherung | Edelstahl | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| < 0,50 mm | IIC | B |
Auswahl des maximalen Betriebsdrucks
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Maximales L/D-Verhältnis
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| (L / D)max | 30 | 30 | 10 | 10 | 10 | 20 | 20 | 10 | 10 | 5 |
| Kennzeichnung | - | - | X12 | X12 | X12 | X10 | X10 | X12 | X12 | X13 |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Deflagrationsrohrsicherung in der Grundausführung | FA-CN - – |
Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | FA-CN - T |
Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | FA-CN - TB |
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
