FA-CN-IIA, IIB3
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
- verfügbar für hohe Betriebsdrücke und/oder hohe Betriebstemperaturen
- kompakte Bauform
- einfachste Wartung ohne Demontage der Rohrleitung
- modularer Aufbau ermöglicht Erneuerung und Reinigung einzelnen FLAMMENFILTER®
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- bietet Sicherheit bei Deflagrationen für die Explosionsgruppe bis IIB3
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-CN zeichnet sich durch ihre kompakte und wartungsfreundliche Bauweise aus. Mit wenigen Handgriffen kann die PROTEGO® Flammensicherung entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Beim Einbau der Armatur ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung, das so genannte maximale L/D-Verhältnis (L/D) max vorgegeben durch EN ISO 16852 (Rohrlänge/Rohrdurchmesser), einen Wert von 50 nicht überschreitet.

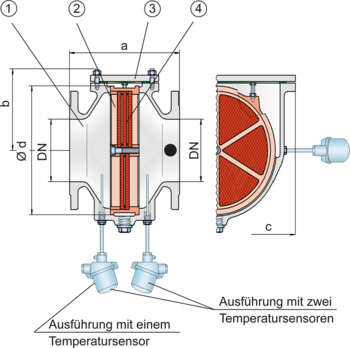

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus einem Gehäuse (1) mit integrierter PROTEGO® Flammensicherung (2) und einem Deckel (3). Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Die Flammendurchschlagsicherung vom Typ PROTEGO® FA-CN-IIA und IIB3 bietet Sicherheit gegen Deflagrationen von Brennstoff/Luft-Gemischen der Explosionsgruppen II A und IIB3. Für PROTEGO® FA-CN-Geräte der Explosionsgruppen IIA1 und IIC stehen gesonderte Typenblätter zur Verfügung.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 200 | 200 | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 92 | 92 | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 175 | 175 | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 105 | 105 | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Flammensicherung | Edelstahl | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | n |
| IIA | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,5 | 1,5 | 1,5 | 1,3 | 1,3 | 1,3 | 3 |
| IIB3 | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 3 |
n = Anzahl der FLAMMENFILTER®
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Deflagrationsrohrsicherung in der Grundausführung | FA-CN - – |
Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | FA-CN - T |
Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | FA-CN - TB |
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

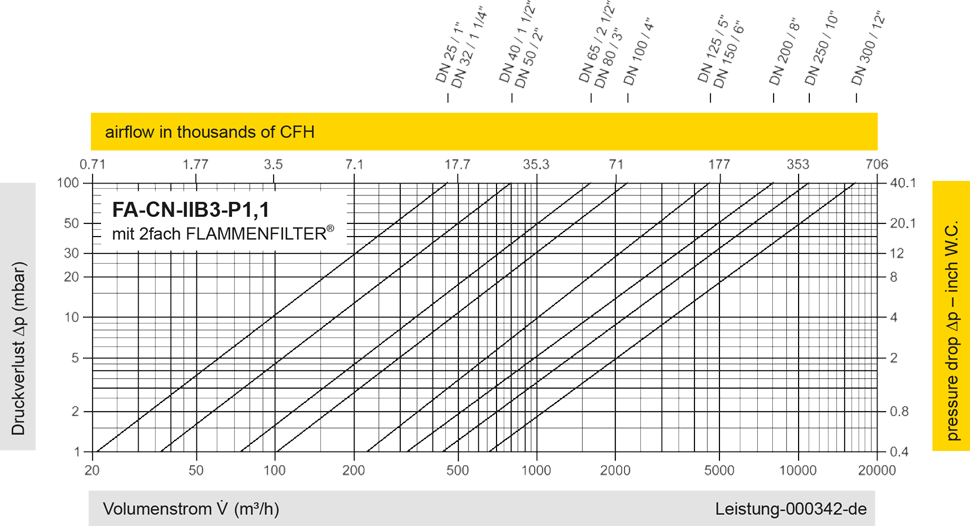

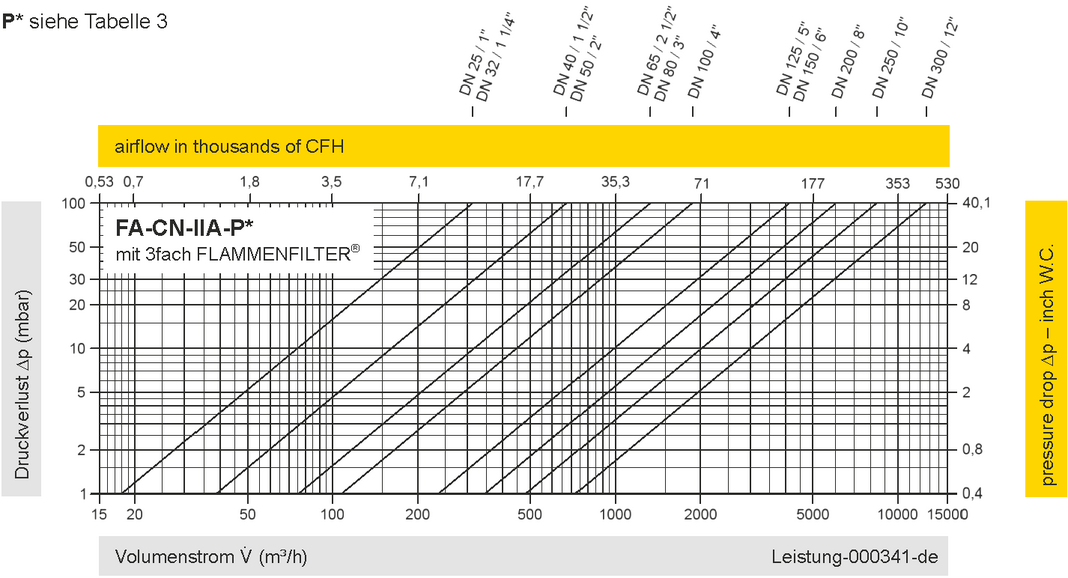

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
