ER-V-LP
Überdruckventil
- patentierte Ventilteller-Technologie garantiert hervorragende Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- 10% Technologie für geringste Drucksteigerung bis zum Vollhub
- Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
- hohe Strömungsleistung
- Führung des Ventiltellers im geschlossenen System und damit Schutz vor Witterungseinflüssen
- im explosionsgefährdeten Bereich einsetzbar
- stabile Gehäusekonstruktion
- bewegliche Bauteile gesichert
- beste Technologie für API-Tanks
Funktion und Beschreibung
Das Ventil des Typs PROTEGO® ER-V-LP ist ein hoch entwickeltes Überdruckventil für große Strömungsleistungen. Es wird vor allem als Armatur zur Notentlüftung von Lagertanks, Behältern, Silos und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck bzw. verhindert unzulässige Produkverluste bis nahe zum Ansprechdruck. Es ist dazu ausgelegt, besonders große Mengen abzuführen, um ein Aufreißen des Behälters an unvorhergesehener Stelle zu verhindern.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, eine neue patentierte Ventilteller-Technologie zu entwickeln. Diese patentierte Ventilteller-Technologie ermöglicht das für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Gleichzeitig wird eine niedrige Leckrate eingehalten. Mit dieser neuen patentierten Ventilteller-Technologie besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.

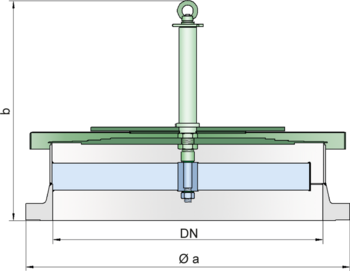

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 450 / 18" | 500 / 20" | 600 / 24" | 700 / 28" |
| a | 343 | 406 | 483 | 533 | 597 | 635 | 699 | 813 | 837 |
| b | 378 | 399 | 409 | 440 | 455 | 464 | 481 | 556 | 571 |
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Ventilteller | Edelstahl | Edelstahl |
| Abdichtung | Edelstahl | Edelstahl |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Höhere Ansprechdrücke werden mit Gerätetypen ER/V, ER/VH (mit Hebel) oder mit ER/V-F (mit Federbelastung) realisiert.
Überdruckventil in Grundausführung | ER-V-LP |
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| DN 200 bis DN 300 | +3.4 mbar | +40 mbar | |
| DN 350 bis DN 700 | +3.4 mbar | +25 mbar | |

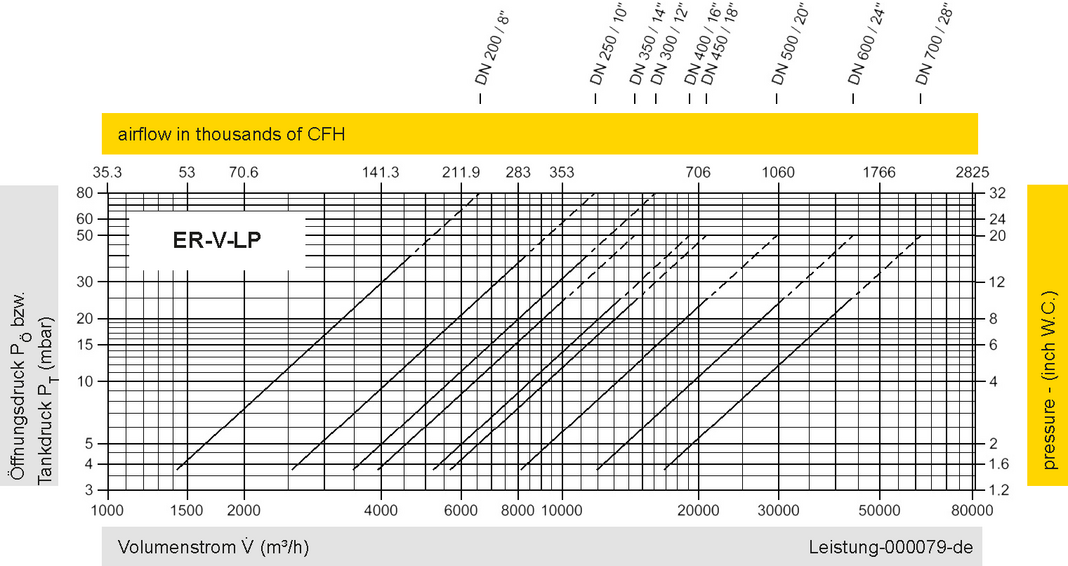

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
