Ent- und Belüftungshaube
- Abdeckhaube schützt das Gehäuse vor dem Eindringen von Fremdkörpern, nistenden Tieren und widrigen Witterungseinflüssen
- preiswerte Armatur
- nahezu wartungsfrei
- zuverlässige Druckverlustkurven
Funktion und Beschreibung

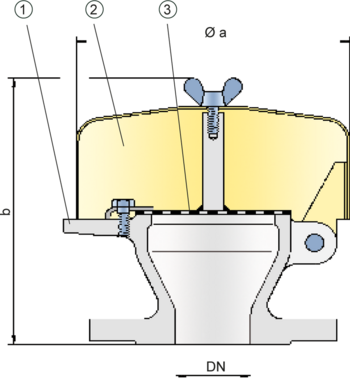

Die Armatur des Typs PROTEGO® EH/0 dient der Ent- und Belüftung von Behältern und Apparaten ohne Druckhaltung. Das Gerät verhindert das Eindringen von Regenwasser und Schmutz in die Ent- und Belüftungsöffnungen. Die Ent- und Belüftungshaube ist nicht flammendurchschlagsicher. Werden Detonationssicherungen in Ent- und Belüftungsleitungen eingesetzt, um einen Flammendurchschlag und ein stabilisiertes Brennen zu verhindern, können die Armaturen vom Typ PROTEGO® EH/0 als Schutzhaube eingesetzt. Die Wetterschutzhaube PROTEGO® EH/0 besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und einem Schutzgitter (3). Die Armatur ist mit einer festen Haube aus Metall verschlossen. Das Gitter verhindert das Eindringen von Fremdkörpern und schützt vor nistenden Tieren.Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 |
| b | 175 | 175 | 175 | 190 | 190 | 200 | 200 |
Materialauswahl
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:
Ent- und Belüftungshaube in Grundausführung | EH/0 |
Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
