EB
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
- Wetterschutzhaube schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
- im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
- bietet Sicherheit bei atmosphärischen Deflagrationen und bei Dauerbrand für reine Kohlenwasserstoffe
- zentral angeordnetes Schmelzelement ist chemisch beständig
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- einfache Wartung ohne Ausbau der FLAMMENFILTER®
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Ent- und Belüftungshaube des Typs PROTEGO® EB wird zur Absicherung druckloser Anlagen und Behälter eingesetzt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und lang anhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Die Armatur wird bevorzugt auf Ansaug- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage. Die Armatur vom Typ PROTEGO® EB besteht im Wesentlichen aus der PROTEGO® Flammensicherung (1) und der Haube aus Metall (2). Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (3) und die federnd aufgehängte Haube öffnet. Die PROTEGO® Flammensicherung besteht aus einem FLAMMENFILTER® Käfig (4) in dem ein oder mehrere FLAMMENFILTER® (5) stabil eingefasst sind, einem Rippenkreuz (6) und einem Rippenring (7). In Abhängigkeit von den Einsatzbedingungen werden Höhe, Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt. Flammendurchschlagsicherungen der Baureihe PROTEGO® EB sind für Stoffe der Explosionsgruppe IIA und IIB verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Baumusterprüfung nach ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

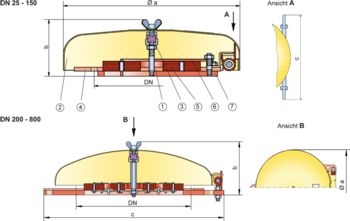

Maßtabelle DN 25 - 150 für EB-IIA und IIB
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 25 / 1“ | 32 / 1¼“ | 40 / 1½“ | 50 / 2“ | 65 / 2½" | 80 / 3“ | 100 / 4“ | 125 / 5“ | 150 / 6“ |
| a | 218 | 218 | 218 | 218 | 218 | 353 | 353 | 353 | 353 |
| b | 113 | 113 | 113 | 113 | 113 | 113 | 113 | 113 | 113 |
| c | 232 | 232 | 232 | 232 | 232 | 306 | 306 | 306 | 306 |
| d | 222 | 222 | 222 | 222 | 222 | 355 | 355 | 355 | 355 |
| e | 217 | 217 | 217 | 217 | 217 | 322 | 322 | 322 | 322 |
| EB-IIA und IIB mit Konus / Stutzen** | |||||||||
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | |||||
| DN2 | ≤50 / 2" | ≤80 / 3" | ≤100 / 4" | ≤150 / 6" | |||||
| b* | 238 | 263 | 383 | 313 | |||||
| Maßtabelle DN 200 - 800 für EB-IIA | |||||||||
| DN | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 800 / 32" | |||
| a | 405 | 555 | 705 | 855 | 1005 | 1210 | |||
| b | 177 | 206 | 235 | 265 | 294 | 330 | |||
| c | 496 | 650 | 802 | 987 | 1137 | 1336 | |||
| d | 900 | 1200 | 1500 | 1820 | 2120 | 2525 | |||
| f | 450 | 600 | 750 | 920 | 1070 | 1270 | |||
| g | 51 | 80 | 109 | 138 | 167 | 204 | |||
| EB-IIA mit Konus / Stutzen** | |||||||||
| DN | 200 / 8" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | |||
| DN2 | ≤200 / 8" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | |||
| b* | 401 | 456 | 535 | 614 | 693 | 830 |

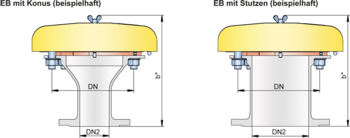

DN/DN2 Kombinationen für EB mit Konus / Stutzen
Volumenstromdiagramme für EB-DN/DN2-IIA/IIB mit Konus auf Anfrage
| DN | 50 / 2“ | 80 / 3“ | 100 / 4“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 800 / 32“ |
| DN2 | ||||||||||
| 20 / ¾“ | IIA / IIB | IIA / IIB | IIA / IIB | IIA / IIB | ||||||
| 25 / 1“ | IIA / IIB | IIA / IIB | IIA / IIB | IIA / IIB | ||||||
| 32 / 1¼" | IIA / IIB | IIA / IIB | IIA / IIB | IIA / IIB | ||||||
| 40 / 1½" | IIA / IIB | IIA / IIB | IIA / IIB | IIA / IIB | ||||||
| 50 / 2“ | IIA / IIB | IIA / IIB | IIA / IIB | IIA / IIB | IIA | |||||
| 65 / 2½“ | IIA / IIB | IIA / IIB | IIA / IIB | |||||||
| 80 / 3“ | IIA / IIB | IIA / IIB | IIA / IIB | IIA | IIA | |||||
| 100 / 4“ | IIA / IIB | IIA / IIB | IIA | IIA | ||||||
| 125 / 5“ | IIA / IIB | IIA | ||||||||
| 150 / 6“ | IIA / IIB | IIA | IIA | IIA | ||||||
| 200 / 8“ | IIA | IIA | IIA | IIA | IIA | |||||
| 250 / 10“ | IIA | IIA | IIA | |||||||
| 300 / 12“ | IIA | IIA | IIA | |||||||
| 350 / 14“ | IIA | IIA | ||||||||
| 400 / 16“ | IIA | IIA | IIA | |||||||
| 450 / 18“ | IIA | IIA | IIA | |||||||
| 500 / 20“ | IIA | IIA | ||||||||
| 600 / 24“ | IIA | |||||||||
| 700 / 28“ | IIA |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Flanschring | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Konus / Stutzen | Stahl | Edelstahl |
| Flammensicherung | A, B, C | B, C |
Materialkombinationen der Flammensicherung
| Ausführung | A | B | C |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl / Hastelloy |
| FLAMMENFILTER® | Edelstahl | Edelstahl | Hatselloy |
| Rippenring | Stahl | Edelstahl | Edelstahl / Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,50 mm | IIB | B |
Flanschanschlussart
| EN 1092-1 (ohne Konus); EN 1092-1; Form B1 (mit Konus / Stutzen) |
| ASME B16.5 (ohne Konus); ASME B16.5 CL 150 R.F. (mit Konus / Stutzen) |
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Ent- und Belüftungshaube in Grundausführung | EB |
Ent- und Belüftungshaube mit Konus | EB - DN/DN2 |
Ent- und Belüftungshaube mit Konus und Heizmantel | EB - H - DN/DN2 |
Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm
Hinweis: Volumenstromdiagramme für EB-DN/DN2-IIA/IIB mit Konus auf Anfrage
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
