DZ/EA
Über- oder Unterdruckrohrleitungsventil ausgekleidet
- 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
- durch Innenauskleidung und Werkstoffauswahl besonders geeignet für hoch korrosive sowie polymerisierende oder klebende Medien
- als Über- oder Unterdruckrohrleitungsventil einsetzbar
- kompakte, Platz sparende Eckausführung
- hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
- stabile Gehäusekonstruktion (PN 10)
- wartungsfreundlicher Aufbau
Funktion und Beschreibung
Das ausgekleidete Rohrleitungsventil des Typs PROTEGO® DZ/EA ist ein hoch entwickeltes Über- oder Unterdruckventil in Eckausführung, das durch seine Innenauskleidung besonders für hoch korrosive sowie polymerisierende oder klebende Medien geeignet ist. Alle Einbauteile sind aus PTFE oder anderen hoch korrosionsbeständigen Werkstoffen gefertigt. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über -oder Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch speziell bearbeitete PTFE-Ventilsitze und -teller oder durch Ventilsitze aus Hastelloy und mit individuell eingeschliffenem Ventilteller (1) erreicht. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

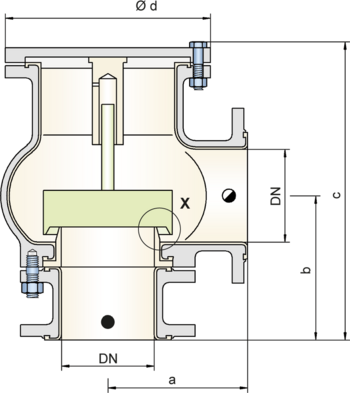

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
a | 168 | 180 | 200 | 228 |
b | 167 | 177 | 200 | 232 |
c | 330 | 390 | 445 | 485 |
d | 200 | 240 | 280 | 335 |
Materialauswahl für Gehäuse
Ausführung | B |
Gehäuse | Stahl |
Gehäuseauskleidung | ETFE |
Deckel | Stahl |
Ventilsitz | Hastelloy |
Ventilteller | A |
Auswahl Material Ventilteller
Ausführung | A | B |
Druckstufe [mbar] | ±5 bis ±50 | ±5 bis ±50 |
Ventilteller | PTFE | Hastelloy |
Abdichtung | PTFE | metallisch |
Flanschanschlussart
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Höhere Ansprechdrücke werden sowohl bei Über- als auch bei Unterdruckfunktion mit Federbelastung realisiert (Typ DZ/EA-F).
Über- oder Unterdruckrohrleitungsventil in Grundausführung | DZ/EA |
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.
Druckeinstellungen
Über- oder Unterdruck | ±5.0 mbar | ±50 mbar | |

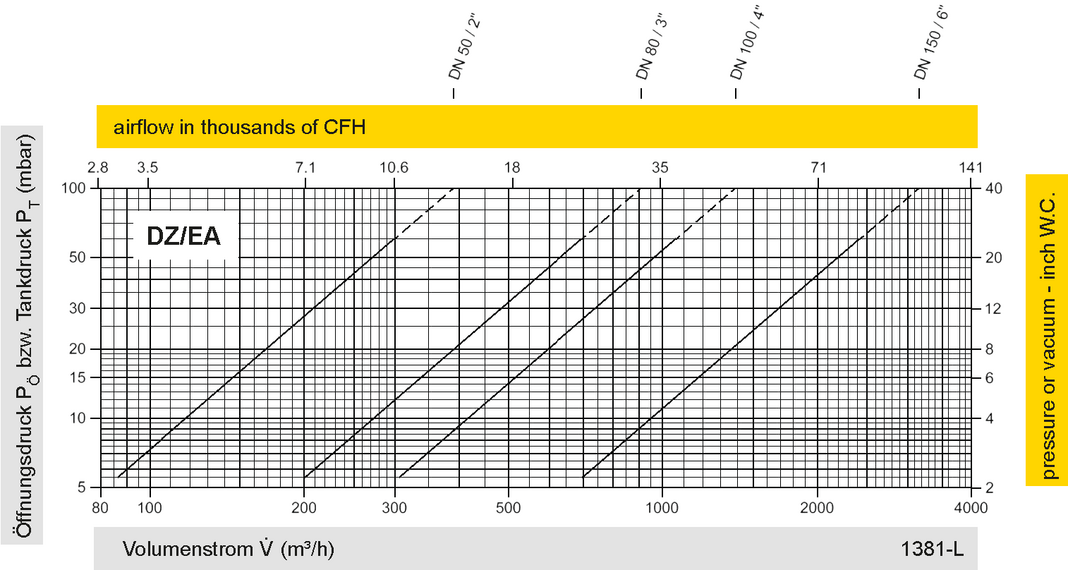

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
