DZ/E
Über- oder Unterdruckrohrleitungsventil
- 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
- hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
- als Über- oder Unterdruckrohrleitungsventil einsetzbar
- kompakte, Platz sparende Eckausführung
- im explosionsgefährdeten Bereich einsetzbar
- stabile Gehäusekonstruktion (PN 10)
- wartungsfreundlicher Aufbau
Funktion und Beschreibung
Das Rohrleitungsventil des Typs PROTEGO® DZ/E ist ein hoch entwickeltes Über- oder Unterdruckventil in Eckausführung. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- oder Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden oder unzulässiger Produkteintritt wird verhindert.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional ist der Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben des Ventiltellers zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

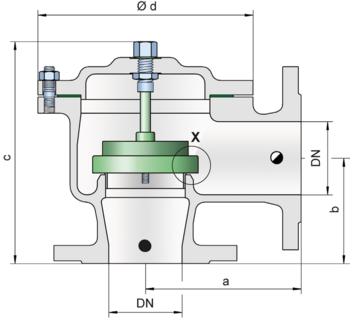

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
>| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 110 | 110 | 125 | 125 | 170 | 170 | 190 | 230 | 275 | 325 | 350 |
| b | 75 | 75 | 90 | 90 | 115 | 115 | 120 | 160 | 225 | 275 | 300 |
| c | 180 | 180 | 230 | 230 | 245 | 245 | 260 | 335 | 505 | 575 | 630 |
| d | 150 | 150 | 170 | 170 | 235 | 235 | 280 | 335 | 420 | 505 | 565 |
Materialauswahl für Gehäuse
| Ausführung | A | B | E |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DZ / E-H-...) | Stahl | Edelstahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE | PTFE |
| Ventilteller DN 40 - 300 | A, C, E, F | A, C, E, F | B, D, G |
| Ventilteller DN 25 - 32 | H, I, J | H, I, J | – |
Auswahl Material Ventilteller
| DN 40-300 | |||||||
| Ausführung | A | B | C | D | E | F | G |
| Druckstufe [mbar] | ±2,0 bis ±3,5 | ±2,0 bis ±3,5 | ±3,5 bis ±14 | ±3,5 bis ±14 | ±14 bis ±60 | ±14 bis ±60 | ±14 bis ±60 |
| Ventilteller | Aluminium | Titan | Edelstahl | Titan | Edelstahl | Edelstahl | Hastelloy |
| Abdichtung | FEP | FEP | FEP | FEP | metallisch | PTFE | metallisch |
| DN 25-32 | |||||||
| Ausführung | H | I | J | ||||
| Druckstufe [mbar] | ±3,5 bis ±15 | ±15 bis ±60 | ±15 bis ±60 | ||||
| Ventilteller | PTFE | Edelstahl | Edlestahl | ||||
| Abdichtung | PTFE | metallisch | PTFE |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Höhere Ansprechdrücke werden sowohl bei Über- als auch bei Unterdruckfunktion mit Federbelastung realisiert (Typ DZ/E-F).
Es stehen zwei Eckausführungen zur Auswahl:
Über- oder Unterdruckrohrleitungsventil in Grundausführung | DZ/E - – |
Über- oder Unterdruckrohrleitungsventil mit Heizmantel | DZ/E - H |
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.
Druckeinstellungen
| DN 25 und 32 | ±3.5 mbar | ±60 mbar | |
| DN 40 bis 300 | ±2.0 mbar | ±60 mbar | |
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
