DV/ZW-F
Über- und Unterdruckrohrleitungsventil
- 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%-Technologie arbeiten
- hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
- Anschluss für Entlüftungsleitung
- im explosionsgefährdeten Bereich einsetzbar
- stabile Gehäusekonstruktion (PN 10)
- Federbelastung der Überdruckseite für hohe Ansprechdrücke
- wartungsfreundlicher Aufbau
Funktion und Beschreibung
Das Rohrleitungsventil des Typs PROTEGO® DV/ZW-F ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit Anschlussflansch für eine Entlüftungsleitung. Es wird vor allem als Über- und Rückströmsicherung in Entlüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Lufteintritt verhindert. Das Ventil ist so konzipiert, dass bei unzulässigem Überdruck die entweichenden Emissionen in einer Abgasleitung abgeführt werden, während bei unzulässigem Unterdruck Luft aus der Atmosphäre angesaugt wird. Aus baulichen Gründen ist der Unterdruckteller eine Nennweite kleiner ausgeführt als der Überdruckteller. Durch die Federbelastung des Überdrucktellers werden höhere Einstelldrücke als beim DV/ZW erreicht.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei auf der Über- und Unterdruckseite gleich, wobei die Belüftung dann einsetzt, wenn der Differenzdruck zwischen dem Atmosphärendruck und dem Unterdruck im Tank größer als der Ansprechdruck des Unterdruckventiltellers wird. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1), (3) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

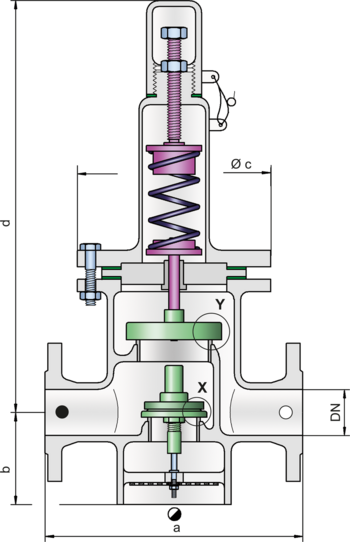

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
a | 280 | 280 | 340 | 390 | 520 |
b | 85 | 85 | 125 | 140 | 185 |
c | 210 | 210 | 280 | 310 | 390 |
d | 565 | 565 | 675 | 805 | 1070 |
Materialauswahl für Gehäuse
Ausführung | A | B |
Gehäuse | Stahl | Edelstahl |
Heizmantel (DV / ZW-F-H-...) | Stahl | Edelstahl |
Ventilsitz | Edelstahl | Edelstahl |
Dichtung | PTFE | PTFE |
Auswahl Material Überdruckventilteller
Ausführung | A |
Druckstufe [mbar] | >+60 bis +500 |
Ventilteller | Edelstahl |
Abdichtung | metallisch |
Druckfeder | Edelstahl |
Auswahl Material Unterdruckventilteller
Ausführung | A* | B* | C | D |
Druckstufe [mbar] | -3,5 bis -5,0 | <-5,0 bis -14 | <-14 bis -35 | <-35 bis -50 |
Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
Abdichtung | FEP | FEP | metallisch | metallisch |
Flanschanschlussart
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Der Überdruckventilteller ist federbelastet, der Unterdruckventilteller ist gewichtsbelastet. Niedrigere Ansprechdrücke werden auf der Überdruckseite ebenfalls gewichtsbelastet realisiert (Typ DV/ZW).
Es stehen zwei Ausführungen zur Auswahl:
Über- und Unterdruckrohrleitungsventil in Grundausführung | DV/ZW-F – |
Über- und Unterdruckrohrleitungsventil mit Heizmantel | DV/ZW-F - H |
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.
Druckeinstellungen
Überdruck: | +60 mbar | +500 mbar | |
Unterdruck: | -3.5 mbar | -50 mbar | |
Unterdruck: | -3.5 mbar | -14 mbar | |
bei Überdruck bis max. +150 mbar |
Höhere Überdruck- und niedrigere Unterdruckeinstellungen auf Anfrage.

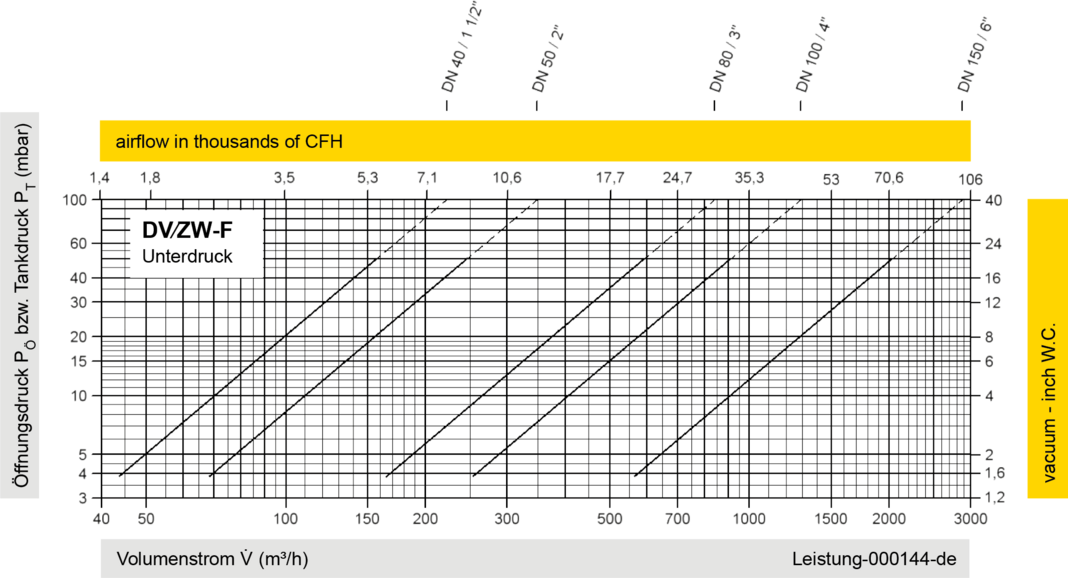

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
