DV/ZU
Über- und Unterdruckrohrleitungsventil
- 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
- extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
- Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%-Technologie arbeiten
- hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
- getrennte Anschlüsse für Ent- und Belüftungsleitung
- im explosionsgefährdeten Bereich einsetzbar
- stabile Gehäusekonstruktion (PN 10)
- wartungsfreundlicher Aufbau
Funktion und Beschreibung
Das Rohrleitungsventil des Typs PROTEGO® DV/ZU ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit getrennten Anschlüssen für Über- und Unterdruckatmung. Es wird vor allem als Über- und Rückströmsicherung in Ent- und Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Das Ventil ist so konzipiert, dass bei unzulässigem Überdruck die entweichenden Emissionen in einer Abgasleitung abgeführt werden und bei unzulässigem Unterdruck Deckgas aus einem Versorgungsnetz zugeführt wird.
Aus baulichen Gründen ist der Unterdruckteller eine Nennweite kleiner ausgeführt als der Überdruckteller.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei auf der Über- und Unterdruckseite gleich, wobei die Belüftung dann einsetzt, wenn der Differenzdruck zwischen dem Gasdruck in der angeschlossenen Belüftungsleitung und dem Tankdruck größer als der Ansprechdruck des Unterdruckventiltellers wird. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" |
a | 280 | 280 | 340 | 340 | 390 | 520 |
b | 165 | 165 | 200 | 200 | 240 | 300 |
c | 210 | 210 | 280 | 280 | 310 | 390 |
d | 440 | 440 | 495 | 495 | 590 | 715 |
Materialauswahl für Gehäuse
Ausführung | A | B |
Gehäuse | Stahl | Edelstahl |
Heizmantel (DV / ZU-H-...) | Stahl | Edelstahl |
Ventilsitz | Edelstahl | Edelstahl |
Dichtung | PTFE | PTFE |
Auswahl Material Überdruckventilteller
Ausführung | A | B | C | D |
Druckstufe[mbar] | +2,0bis +3,5 | >+3,5 bis +14 | >+14bis +60 | >+14bis +60 |
Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
Abdichtung | FEP | FEP | metallisch | PTFE |
Auswahl Material Unterdruckventilteller
Ausführung | A | B | C | D | E | F |
Druckstufe [mbar] | -3,5 bis -5,0 | <-5,0 bis -14 | <-14 bis -35 | <-35 bis -50 | <-14 bis -35 | <-35 bis -50 |
Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Flanschanschlussart
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf der Überdruckseite mit Federbelastung realisiert (Typ DV/ZU-F).
Es stehen zwei Ausführungen zur Auswahl:
Über- und Unterdruckrohrleitungsventil in Grundausführung | DV/ZU - – |
Über- und Unterdruckrohrleitungsventil mit Heizmantel | DV/ZU - H |
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.
Druckeinstellungen
Überdruck: | +2.0 mbar | +60 mbar | |
Unterdruck: | -3.5 mbar | -50 mbar | |
Niedrigere Unterdruckeinstellungen auf Anfrage

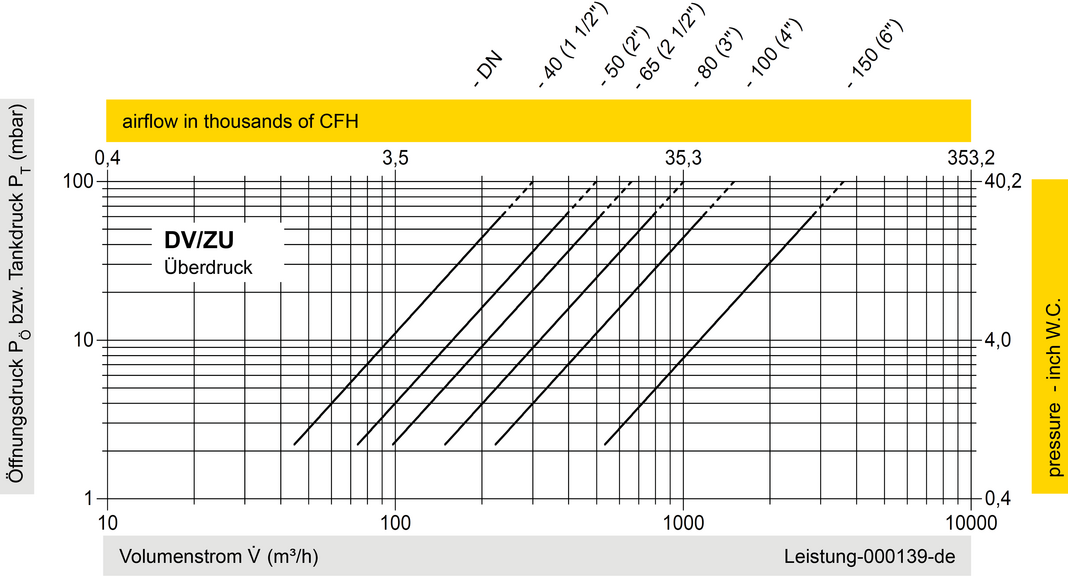

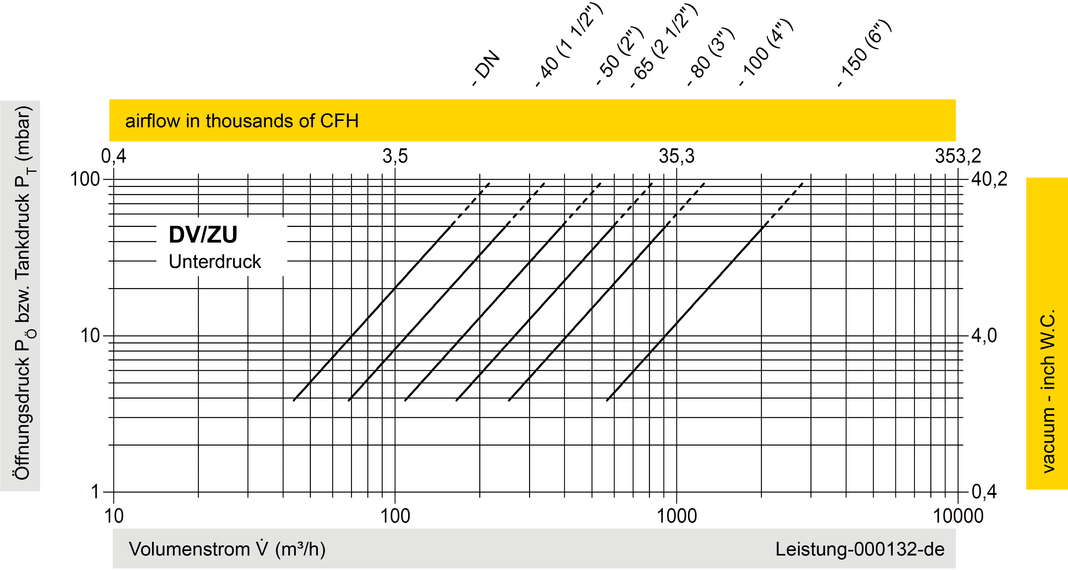

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
