DV/ZT-F

Über- und Unterdruckrohrleitungsventil

  • 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%-Technologie arbeiten
  • hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
  • im explosionsgefährdeten Bereich einsetzbar
  • stabile Gehäusekonstruktion (PN 10)
  • Federbelastung der Überdruckseite für hohe Ansprechdrücke
  • wartungsfreundlicher Aufbau

Funktion und Beschreibung

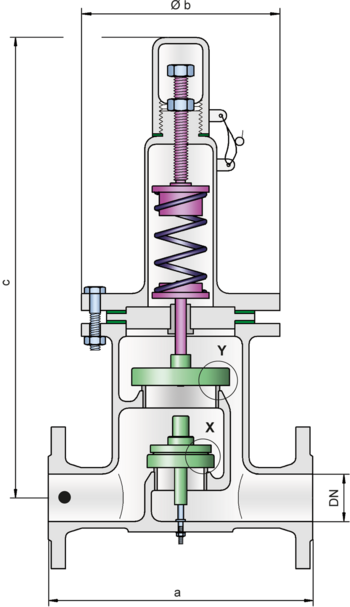

Das Rohrleitungsventil des Typs PROTEGO® DV/ZT-F ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil. Es wird vor allem als Über- und Rückströmsicherung in Ent- und Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Aus baulichen Gründen ist der Unterdruckteller eine Nennweite kleiner ausgeführt als der Überdruckteller. Durch die Federbelastung des Überdrucktellers werden höhere Einstelldrücke als beim DV/ZT erreicht.

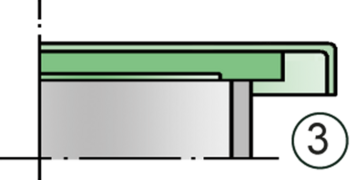

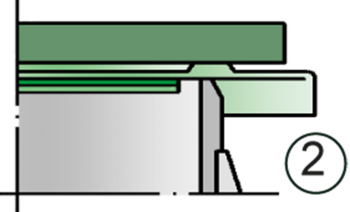

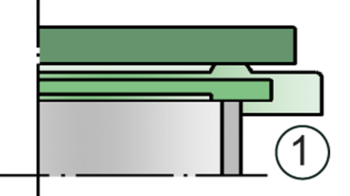

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1), (3) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN40 / 1½"50 / 2"80 / 3"100 / 4"150 / 6"200 / 8“250 / 10“
a280280340390520650750
b210210280310390565610
c605605730870117010301335
Abmessungen in mm Größere DN auf Anfrage Baumaße für das Über- und Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

Ausführung AB
GehäuseStahlEdelstahl
Heizmantel (DV / ZT-F-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
DichtungPTFEPTFE
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

AusführungA
Druckstufe [mbar]>+60 bis +500
VentiltellerEdelstahl
Abdichtungmetallisch
DruckfederEdelstahl
Sonderwerkstoffe auf Anfrage Bei niedrigeren Druckeinstellungen Typ DV/ZT verwenden, höhere Druckeinstellungen auf Anfrage.

Auswahl Material Unterdruckventilteller

AusführungA*B*CD
Druckstufe [mbar]-3,5bis -5,0<-5,0 bis -14<-14 bis -35<-35 bis -50
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischmetallisch
*bei Überdruck bis max. +150 mbar Sonderwerkstoffe sowie niedrigere Unterdruckeinstellungen auf Anfrage.

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Überdruckventilteller ist federbelastet, der Unterdruckventilteller ist gewichtsbelastet. Niedrigere Ansprechdrücke werden auf der Überdruckseite ebenfalls gewichtsbelastet realisiert (Typ DV/ZT).
Es stehen zwei Ausführungen zur Auswahl:

Über- und Unterdruckrohrleitungsventil in Grundausführung

DV/ZT-F –

Über- und Unterdruckrohrleitungsventil mit Heizmantel

DV/ZT-F - H

Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.

Druckeinstellungen

Überdruck: +60 mbar +500 mbar
>+60 mbar +400 mbar
Unterdruck: -14 mbar -50 mbar
Unterdruck: -3.5 mbar -14 mbar
bei Überdruck bis max. +150 mbar
Bei niedrigeren Überdruckeinstellungen Typ DV/ZT verwenden.
Höhere Überdruck- und niedrigere Unterdruckeinstellungen auf Anfrage.

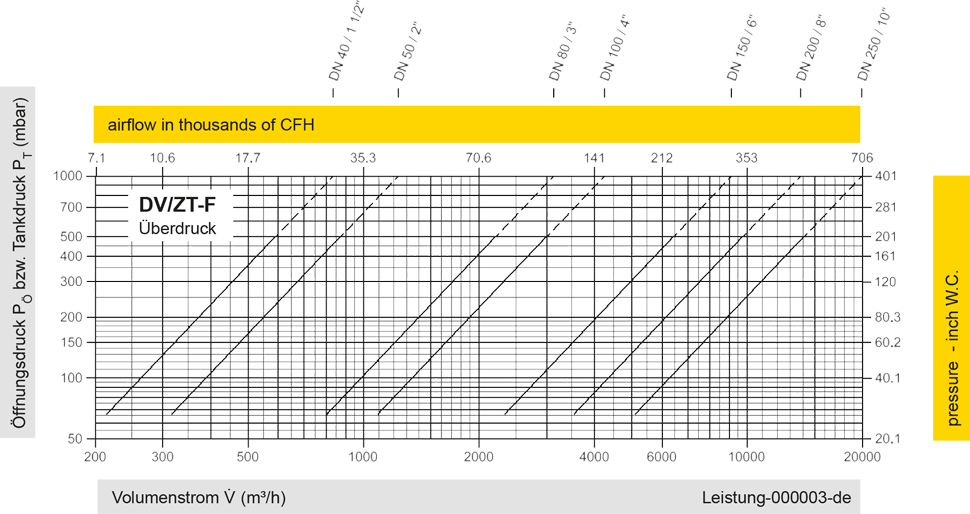

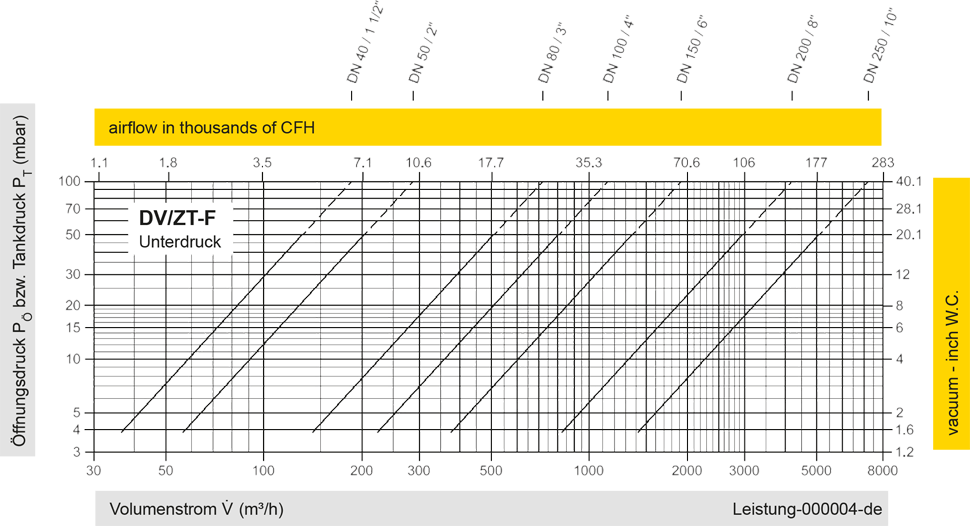

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
