DR/SV
Detonationsrohrsicherung mit Nachströmsperre, für stabile Detonationen und Deflagrationen in Durchgangsausführung, einseitig wirkend
- bietet Sicherheit bei stabilisiertem Brand
- keine aufwendigen Notabschaltungen notwendig
- keine Temperaturüberwachung notwendig
- einfache Wartung
- schnellste Demontage und Montage der einzelnen FLAMMENFILTER®
- Einzelerneuerung der FLAMMENFILTER®
- bietet Sicherheit bei Deflagrationen und stabilen Detonationen
- ideales Schutzsystem für Vakuumpumpen
- preiswerte Ersatzteile
Funktion und Beschreibung

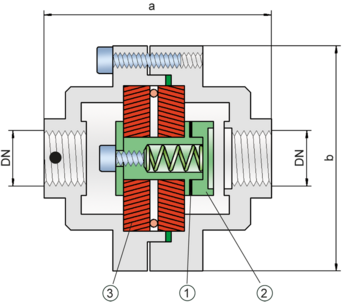

Die Flammendurchschlagsicherungen der Baureihe PROTEGO® DR/SV vereinigen in idealer Weise die Funktion einer Detonationsrohrsicherung mit den Vorteilen einer Nachströmsperre. Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch die zentral angeordnete Tellerscheibe (2) Energie entzogen, bevor die Flamme in den engen Spalten der zwei FLAMMENFILTER® (3) gelöscht wird. Kommt es zu einem Abbrand der Gemische innerhalb der Armatur, schmilzt das Weichlot (1) im Inneren und die Tellerscheibe wird durch die Feder in Richtung des einströmenden Gemisches gedrückt. Das Ventil schließt und die weitere Zufuhr von Brennstoff wird unterbunden und somit die Flammen gelöscht. Der Einbau von Temperatursensoren in Kombination mit einer Notabschaltung kann beim Einsatz einer Sicherung vom Typ DR/SV somit entfallen. Diese Geräte werden besonders zur saugseitigen Absicherung von Verdichtern und Pumpen eingesetzt.
Die Armaturen bieten Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potentiellen Zündquelle.
Dieses Gerät kann für Medien der Explosionsgruppe IIA eingesetzt werden.
Die Detonationsrohrsicherungen sind unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | G ½" | G ¾" |
| a | 115 | 115 |
| b | 100 | 100 |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Messing | Edelstahl |
| Dichtung | WS 3822 | WS 3822 |
| Flammensicherung | A | A, B |
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER®* | Edelstahl | Edelstahl |
| Zwischenlagen | Edelstahl | Edelstahl |
| FLAMMENFILTER® Aufnahme | Messing | Edelstahl |
| Scheiben | Messing | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Auswahl des maximalen Betriebsdrucks
| DN | G ½" | G ¾" |
| Pmax | 1,1 | 1,1 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
