DR/SBW
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung mit Stoßfang, beidseitig wirkend
- besonders wartungsfreundlicher Aufbau
- geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz effektiver Stoßfänge
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- Einbau von Temperatursensoren möglich
- minimaler Druckverlust und damit niedrige Betriebs- und Lifecycle-Kosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Bei der Entwicklung der Detonationsrohrsicherung vom Typ PROTEGO® DR/SBW wurde besonderer Wert auf die Wartungseigenschaften der Flammendurchschlagsicherungen gelegt. Mit wenigen Handgriffen kann die PROTEGO® Flammensicherung (5) entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Die effektiven Stoßfänge der Armatur und die aufwendig gestaltete Gehäusegeometrie reduzieren den Einsatz flammenlöschender Elemente auf ein Minimum.
Die Armatur ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit bei stabilen Detonationen und Deflagrationen. Im Wesentlichen besteht sie aus einem Doppelmantelgehäuse (1) mit zwei integrierten Stoßfängen (2) und der PROTEGO® Flammensicherung in der Mitte. Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (3) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Spaltweite und die Anzahl der FLAMMENFILTER® abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DR/SBW sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie sowie weiteren internationalen Standards.

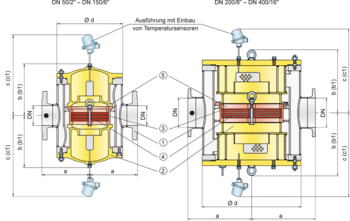

Maßtabelle
Zur Auswahl der Nennweite (DN) und Nenngröße (NG) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 500 / 20" | 500 / 20" | 600 / 24" | 700 / 28" | 800 / 32" |
| a | 225 | 225 | 275 | 350 | 550 | 550 | 725 | 800 | 825 |
| b | 210 | 210 | 220 | 290 | 525 | 525 | 590 | 655 | 725 |
| b1* | 325 | 325 | 360 | 475 | 835 | 835 | 960 | 1075 | 1215 |
| c | 395 | 395 | 410 | 475 | 630 | 630 | 700 | 765 | 835 |
| c1* | 450 | 450 | 465 | 530 | 730 | 730 | 800 | 865 | 935 |
| d | 275 | 275 | 325 | 460 | 840 | 840 | 1000 | 1150 | 1250 |
c1 Ausbaumaß für Wartung (Temperatursensor)
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DR / SBW-H-..) | Stahl | Edelstahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy |
| Dichtung | FPM* | PTFE | PTFE |
| Flammensicherung | A | C, D | E |
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER® | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | ||
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 500 / 20" | 500 / 20" | 600 / 24" | 700 / 28" | 800 / 32" | ||
| Expl. Gr. | IIA | Pmax | 4 | 4 | 3 | 3 | 1,6 | 1,6 | 1,1 | 1,1 | 1,1 |
| Expl. Gr. | IIB3 | Pmax | 1,7 | 1,7 | 1,7 | 1,7 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:
Detonationsrohrsicherung in Grundausführung | DR/SBW- – - – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DR/SBW- T - – |
Detonationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | DR/SBW- TB - – |
Detonationsrohrsicherung mit Heizmantel | DR/SBW- H - |
Sonderbauform mit einseitigem Stoßfang PROTEGO® DR/SW-... ab DN 50 bzw. NG 150 erhältlich
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
