DR/EU
Detonationsrohrsicherung für instabile und stabile Detonationen sowie Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
- geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs
- schnellste Demontage und Montage der kompletten PROTEGO® Flammensicherung sowie der einzelnen FLAMMENFILTER® im Käfig
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- bietet Sicherheit bei Deflagrationen, stabilen und instabilen Detonationen
- Eckkonstruktion spart Rohrleitungskrümmer ein
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- geringer Druckverlust und damit niedrige Betriebs- und Lifecycle-Kosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Detonationsrohrsicherung vom Typ PROTEGO® DR/EU ist eine Weiterentwicklung der seit Jahrzehnten in der Industrie verwendeten und bewährten Flammendurchschlagsicherung PROTEGO® DR/ES. Die Armatur bietet Sicherheit gegen Deflagrationen, stabile und instabile Detonationen. Die klassische Eckausführung bietet gegenüber einer Durchgangsausführung erhebliche Wartungs- und Kostenvorteile.

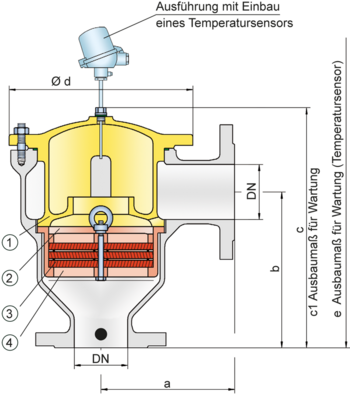

Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird.
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. Die Detonationsrohrsicherung kann für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind zahlreiche Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" |
a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 |
b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 |
c | 210 | 210 | 290 | 290 | 365 | 365 | 440 | 535 | 535 |
c1 | 285 | 285 | 395 | 395 | 500 | 500 | 595 | 750 | 750 |
d | 150 | 150 | 210 | 210 | 275 | 275 | 325 | 460 | 460 |
e | 495 | 495 | 600 | 600 | 705 | 705 | 795 | 950 | 950 |
Materialauswahl für Gehäuse
Ausführung | B | C | D | |
Gehäuse | Stahl | Edelstahl | Hastelloy | |
Heizmantel (DR / EU-H-(T)-...) | Stahl | Edelstahl | Edelstahl | |
Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy | |
O-Ring | FPM* | PTFE | PTFE | |
Flammensicherung | A | C, D | E | Sonderwerkstoffe auf Anfrage |
Materialkombinationen der Flammensicherung
Ausführung | A | C | D | E |
FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
Auswahl der Explosionsgruppe
MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
> 0,90 mm | IIA | D |
≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" |
IIA | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,5 | 1,2 | 1,2 |
IIB2 | Pmax | 1,4 | 1,4 | |||||||
IIB3 | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,4 | 1,2* | 1,2* |
Angabe der max. Betriebstemperatur
≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
- | Kennzeichnung |
Flanschanschlussart
EN 1092-1; Form B1 |
ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:
Detonationsrohrsicherung in der Grundausführung | DR/EU- – – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DR/EU- T – |
Detonationsrohrsicherung mit Heizmantel | DR/EU- H – |
Detonationsrohrsicherung mit integriertem Temperatursensor* und Heizmantel | DR/EU- H - T |
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
