DR/ES-V
Detonationsrohrsicherung mit Überdruckventil für stabile Detonation und Deflagration mit Stoßfang in Eckausführung, einseitig wirkend
- Integration von Detonationsrohrsicherung und Ventil in einem Gerät
- gute Dichtheit des Ventils
- Einsatz als detonationssicheres Rückschlagventil in der Saugleitung von Lagerbehältern
- optimaler Einsatz als Überströmventil in Entlüftungs- und Gaspendelleitungen
- geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs
- schnellste Demontage und Montage der kompletten PROTEGO® Flammensicherung sowie der einzelnen FLAMMENFILTER® im Käfig
- bietet Sicherheit bei Deflagrationen und stabilen Detonationen
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- preiswerte Ersatzteile
Funktion und Beschreibung

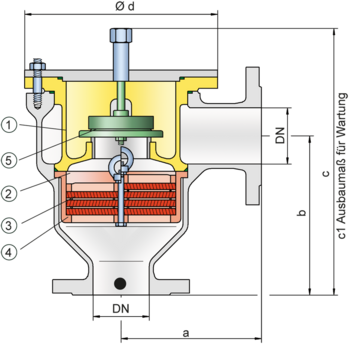

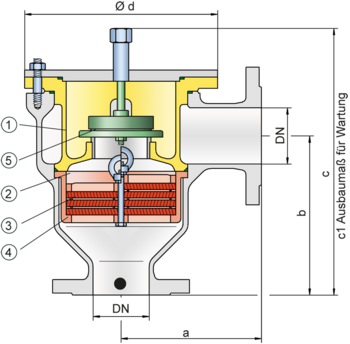

Die Armatur vom Typ PROTEGO® DR/ES-V vereinigt in einmaliger Weise die Funktion einer Detonationsrohrsicherung mit der Funktion eines Überdruckventils in einem Gerät. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Das im Stoßfang (1) der Detonationsrohrsicherung integrierte gewichtsbelastete Tellerventil (5) ist als Überdruckventil ausgeführt. Der Ansprechdruck des Ventils wird werkseitig eingestellt und kann zwischen 2 und 35 mbar betragen. Nach einer Drucksteigerung von 40%, bezogen auf den Ansprechdruck, öffnet das Ventil vollständig und erreicht die maximale Volumenstromleistung. Bei einem Einsatz in Saugleitungen von Lagerbehältern erfüllt der eingebaute Ventilteller gleichzeitig die Funktion eines Rückschlagventils, d.h. das Produkt kann von der nachgeschalteten Saugleitung nicht in den Tank zurücklaufen. Obwohl mehrere Funktionen in einem Gerät integriert sind, ist die Armatur überaus einfach zu warten, was in erster Linie auf die klassische Eckausführung zurückzuführen ist.
Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird. Dabei wird die Flammendurchschlagsicherheit unabhängig von der Ventilstellung gewährleistet.
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,2 bar absolut einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 | 425 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 | 505 |
| c | 237 | 237 | 305 | 305 | 395 | 395 | 460 | 575 | 575 | 863 |
| c1 | 345 | 345 | 410 | 410 | 530 | 530 | 615 | 790 | 790 | 1295 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 620 |
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DR / ES-V-H-...) | Stahl | Edelstahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy |
| Dichtungen | PTFE | PTFE | PTFE |
| Ventilsitz | Edelstahl | Edelstahl | Edelstahl |
| Flammensicherung | A | C, D | E |
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
Auswahl des Ventiltellers
| Ausführung | A | B | C |
| Druckstufe | I | II | III |
| Einstelldruck [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis 35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" |
| IIA | Pmax | 4,0 | 4,0 | 4,0 | 4,0 | 2,9 | 2,9 | 2,0 | 2,0 | 2,0 | 1,2 |
| IIB3 | Pmax | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,5 | 1,4 | 1,4 | 1,1 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:
Detonationsrohrsicherung mit Rückschlagventil in Grundausführung | DR/ES- V - – |
Detonationssicherung mit Rückschlagventil und Heizmantel | DR/ES- V - H |
Druckeinstellungen
| Überdruck: | +2.0 mbar | +35 mbar | |
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
