DE/S-IIB3

Funktion und Beschreibung

Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO^® DE/S ist ein hoch entwickeltes Hochgeschwindigkeits-Überdruckventil mit dynamischer Flammensperre. Es wird vor allem als Armatur zur flammendurchschlagsicheren Entlüftung der Laderäume und Ladesysteme auf Binnentankschiffen während des Beladevorgangs und auf der Reise eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck bzw. verhindert Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand. Das Ventil PROTEGO^® DE/S ist für Stoffe der Explosionsgruppe IIB3 verfügbar.

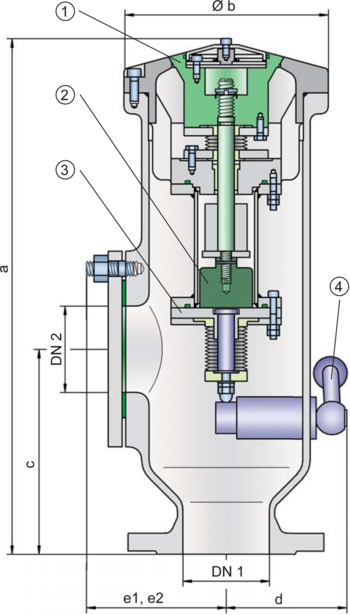

Der Ventilkegel (1) wird über einen korrosionsbeständigen Dauermagneten (2) in geschlossener Stellung gehalten. Die Einstellung des Ansprechdruckes erfolgt über den Abstand des Dauermagneten zur Gegenplatte (3). Bei Erreichen des Ansprechdrucks öffnet das Ventil ohne nennenswerte Drucksteigerung direkt auf Vollhub (Sprungcharakteristik), so dass der Ansprechdruck sehr nahe am maximal zulässigen Tankdruck des Laderaums liegen kann. Das sofortige Öffnen auf Vollhub bei voller Leistung entspricht dem Verhalten eines klassischen Sicherheitsventils und das bereits bei geringen Drücken.

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilkegel gewährleistet. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht. Die konstruktive Gestaltung des Ventilkegels sowie des Ventilsitzes ergibt eine strahlenförmige senkrecht nach oben gerichtete Abströmung, die eine weite Ableitung der Gase gewährleistet. Dadurch wird das Deck gasfrei gehalten. Die Formgebung des Ventilkegels und des Ventilsitzes gewährleistet im geschlossenen Zustand ein sehr gutes Ablaufen von Regenwasser. Durch die Anlüftvorrichtung (4), die nach Betätigung selbsttätig in die Ausgangsstellung zurückfällt, ist in einfacher Weise eine Funktionskontrolle des Ventils durchzuführen. Seitlich ist standardmäßig ein Anschlussflansch für ein Unterdruckventil (z.B. PROTEGO^® SV/E-S, siehe Seite 404) vorgesehen.

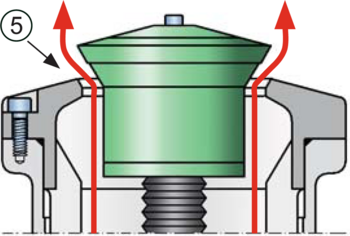

Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Die Geschwindigkeit, mit der diese Produktdämpfe bei Überwindung des Ansprechdruckes aus dem Ventilkegelspalt (5) zwischen dem Ventilsitz und dem Ventilkegel austreten, ist wesentlich größer als die Flammenfortpflanzungsgeschwindigkeit. Kommt dieses Gemisch also zur Entzündung, wird ein Rückzünden in den Tank verhindert. Strömt weiteres Gemisch nach, kann aufgrund dieser dynamischen Flammendurchschlagsicherheit auch ein Dauerbrand keine Rückzündung verursachen. Mit absinkendem Systemdruck sinkt die Ausströmgeschwindigkeit am Ventilkegelspalt. Hierbei ist sichergestellt, dass der Ventilkegel wieder rechtzeitig schließt und die Ausströmgeschwindigkeit auch im Bereich des Schließdruckes weit oberhalb der Flammenfortpflanzungsgeschwindigkeit liegt und somit kein Flammenrückschlag möglich ist.

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der ADN für Typ C Schiffe und Typ N Schiffe.

Baumusterprüfung nach EN ISO 16852 sowie weiterer internationaler Standards.
