DA-CG
Detonationsrohrsicherung für instabile und stabile Detonationen sowie Deflagrationen in Durchgangsausführung mit Stoßfang, beidseitig wirkend
- bietet Sicherheit bei Deflagrationen, stabilen und instabilen Detonationen
- geringe Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfanges
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- unterschiedliche Baureihen erlauben über die Fläche der FLAMMENFILTER®skalierbaren Druckverlust
- wartungsfreundlicher Aufbau
- in großen Nennweiten verfügbar
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- Einbau von Temperatursensoren möglich
- minimaler Druckverlust und damit niedrige Betriebs- und Lifecyclekosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Detonationsrohrsicherungen vom Typ PROTEGO® DA-CG wurden insbesondere für den amerikanischen Markt entwickelt und hinsichtlich der Anforderungen der US Coast Guard optimiert. Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen, stabilen und instabilen Detonationen.

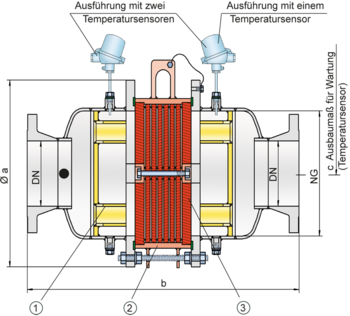

Durch den effektiven Stoßfang (1) wird die Geschwindigkeit einlaufender Detonationen stark reduziert. Dies führt zu einem verbesserten Flammenlöschen in den engen Spalten der FLAMMENFILTER ® (3). Im Wesentlichen besteht die Sicherung aus zwei Gehäusehälften mit integriertem Stoßfang und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der FLAMMENFILTER® abgestimmt.
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann aus der Vielzahl der zugelassenen Geräte die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DA-CG sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich.
Die Flammendurchschlagsicherungen sind gemäß dem amerikanischen Standard 33 CFR Teil 154 geprüft und vom US Coast Guard akzeptiert.
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten. Weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage.
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 700 / 28“ | 800 / 32“ | 1000 / 40“ | 1200 / 48“ |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤350 / 14" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" |
| a | 285 | 285 | 340 | 460 | 580 | 715 | 840 | 1025 | 1025 | 1255 | 1485 |
| b | 650 | 650 | 700 | 800 | 900 | 1100 | 1250 | 1500 | 1500 | 1700 | 2000 |
| c | 300 | 300 | 330 | 380 | 490 | 540 | 590 | 690 | 690 | 790 | 880 |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Flammensicherung | A | B |
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER®* | Edelstahl | Edelstahl |
| Zwischenlagen | Edelstahl | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 500 / 20" | 600 / 24" |
| NG | 150 / 6'' | 150 / 6'' | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 700 / 28'' | 800 / 32'' | 1000 / 40'' | 1200 / 48'' | |
| IIA (D) | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| IIB3 (C) | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Detonationsrohrsicherung in der Grundausführung | DA-CG- – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DA-CG- T |
Detonationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | DA-CG- TB |
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
