BE/HK-E-IIB1
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
- Dauerbrandsicherheit für Alkohole und Kohlenwasserstoffe der Explosionsgruppe IIA und IIB1
- Wetterschutzhaube schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
- im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
- zentral angeordnetes Schmelzelement ist chemisch beständig
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- einfache Wartung
- bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Ent- und Belüftungshaube des Typs PROTEGO® BE/HK-E wurde speziell für die Absicherung von Ethanol und Alkoholen der Explosionsgruppe IIB1 in drucklosen Anlagen und Behältern entwickelt. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand. Die Armatur wird bevorzugt auf Ansaug- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

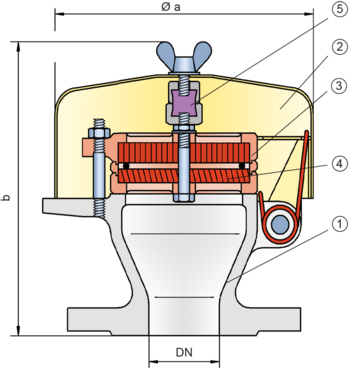

Geräte vom Typ PROTEGO® BE/HK-E bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER®(4), die in einem FLAMMENFILTER ® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Flammendurchschlagsicherungen vom Typ BE/HK-E sind für Kohlenwasserstoffe und Alkohole der Explosionsgruppe IIB1 verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 |
| b | 180 | 177 | 177 | 190 | 190 | 200 | 200 |
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, B |
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage | Edelstahl | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:
Ent- und Belüftungshaube in Grundausführung | BE/HK-E - – |
Ent- und Belüftungshaube mit Heizmantel | BE/HK-E - H |
Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
